هيكل رفيع من الألومنيوم مقاس 30 مم للمعدات الإلكترونية

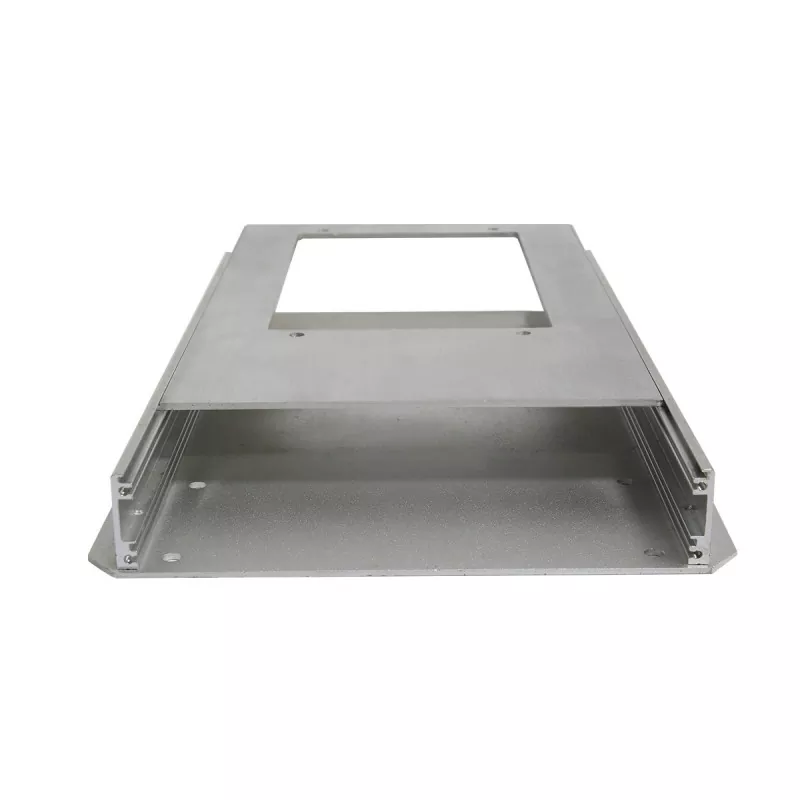

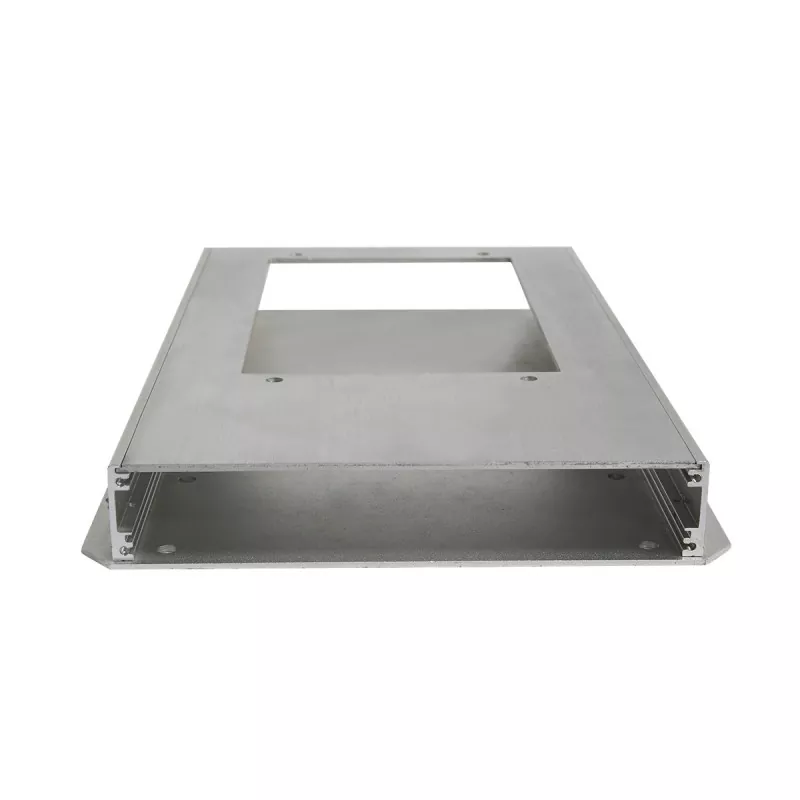

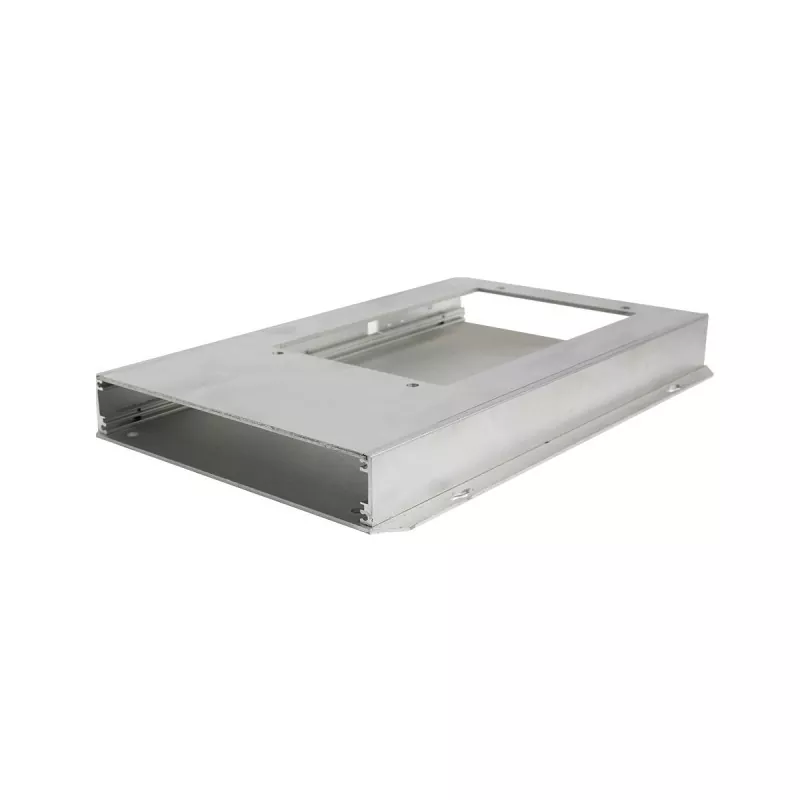

هيكل بثق الألومنيوم النحيف 30 مم للمعدات الإلكترونية عبارة عن هيكل مدمج للمعدات الإلكترونية مصمم بهيكل من الألومنيوم. تم تثبيت ارتفاع المقطع العرضي للهيكل عند 30 مم، في حين يمكن تخصيص الطول والعرض وفقًا لهيكل الجهاز ومتطلبات التثبيت.

على عكس الهيكل القياسي ذو الطول، العرض، والارتفاع الثابت، فإن هذا المنتج يستخدم مقطع عرضي من الألومنيوم مع ارتفاع ثابت. من خلال ضبط طول الملف الشخصي وعرض الهيكل الإجمالي، يمكنه التكيف مع مركبات ثنائي الفينيل متعدد الكلور، ووحدات الدوائر، والمكونات الإلكترونية ذات الأحجام المختلفة.

يحتوي الجزء الداخلي للهيكل على فتحات للبطاقات وأخاديد تثبيت، والتي يمكن استخدامها لتحديد موضع وتركيب مركبات ثنائي الفينيل متعدد الكلور والأجزاء الهيكلية الداخلية. يتمتع هيكل الألومنيوم أيضًا بقدرة معينة على تبديد الحرارة، ويمكن تصميم مناطق تبديد الحرارة وفقًا لمتطلبات المعدات الفعلية.

هيكل المنتج

التركيز الهيكلي لهذا الهيكل مقاس 30 مم ليس أبعادًا ثابتة للطول × العرض × الارتفاع، بل:

30 ملم ارتفاع ثابت + طول قابل للتخصيص + عرض قابل للتخصيص

ويتضمن هيكلها الأساسي ما يلي:

• هيكل هيكل من الألومنيوم
• اللوحة الأمامية
• اللوحة الخلفية
• فتحات بطاقة PCB الداخلية
• أخاديد التثبيت الداخلية
• هيكل تبديد الحرارة
• مسامير تثبيت اللوحة

يمكن لهذا الهيكل ضبط طول وعرض الهيكل وفقًا لمتطلبات المساحة الداخلية للمعدات مع الحفاظ على الارتفاع المنخفض بـ 30 مم.

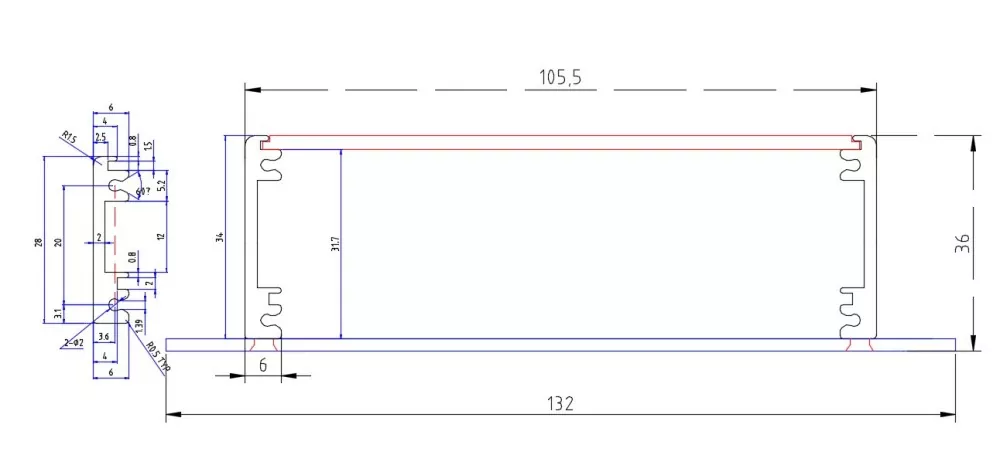

مخطط المنطق الهيكلي

هيكل ألومنيوم ثابت الارتفاع 30 مم

↓

تحديد الطول والعرض حسب متطلبات المعدات

↓

استخدم فتحات البطاقات الداخلية لتركيب PCB

↓

استخدم أخاديد التثبيت لإصلاح الهياكل الداخلية

↓

ماكينة CNC للألواح الأمامية والخلفية وفقًا لمتطلبات الواجهة

↓

قم بإصلاح الألواح الأمامية والخلفية

المزايا الأساسية

1. ارتفاع رفيع للغاية 30 مم، مناسب للمعدات ذات المساحة المحدودة

تم تثبيت ارتفاع الهيكل عند 30 ملم. بالمقارنة مع الهيكل الإلكتروني الأطول، فإنه يمكن أن يقلل من المساحة الرأسية التي تشغلها المعدات الإجمالية.

مناسبة للتركيب في مساحة محدودة:

• الأجهزة الإلكترونية الصغيرة
• الوحدات الإلكترونية المدمجة
• وحدات التحكم
• وحدات الحصول على البيانات
• وحدات الاتصالات
• الأجهزة الإلكترونية ثنائي الفينيل متعدد الكلور

إذا كان للمعدات حدود واضحة على الارتفاع الإجمالي، فيمكن للهيكل مقاس 30 مم أن يحافظ على المظهر الجانبي مضغوطًا قدر الإمكان مع تلبية احتياجات التركيب للمكونات الإلكترونية الداخلية.

2. الطول والعرض قابلان للتخصيص حسب متطلبات المعدات

واحدة من أكبر ميزات هذا المنتج هي أن الطول والعرض ليسا أبعادًا ثابتة.

يمكن للعملاء تحديد طول وعرض الهيكل المطلوب وفقًا لما يلي:

• أبعاد ثنائي الفينيل متعدد الكلور
• تخطيط المكونات الإلكترونية
• عدد الواجهات
• مساحة التركيب الداخلية
• موقف تركيب المعدات
• حدود البعد الخارجي

ولذلك، فإن نفس الهيكل المصنوع من الألومنيوم بارتفاع 30 مم يمكن أن يشكل هياكل المنتج بأطوال وعرض مختلفة.

يعد هذا مناسبًا بشكل خاص لمشاريع OEM/ODM التي تتطلب تصميم الهيكل استنادًا إلى مركبات ثنائي الفينيل متعدد الكلور أو الوحدات الإلكترونية.

3. فتحات بطاقة مدمجة لتركيب ثنائي الفينيل متعدد الكلور بشكل مريح

يتم تزويد الهيكل الداخلي بفتحات للبطاقات، والتي يمكن استخدامها لتحديد موضع وتركيب لوحات PCB وفقًا للهيكل الفعلي.

بالمقارنة مع الهياكل التي تعتمد كليًا على أقواس مستقلة لإصلاح لوحة PCB، يمكن أن تساعد فتحات البطاقة داخل الملف التعريفي في تقليل بعض هياكل التثبيت الإضافية، مما يجعل الهيكل الداخلي للهيكل أكثر إحكاما.

بالنسبة للهيكل منخفض الارتفاع مثل 30 مم، يعد الاستخدام الرشيد للمساحة الداخلية أمرًا مهمًا بشكل خاص.

4. أخاديد التثبيت الداخلية تدعم التصميم الهيكلي المعياري

بالإضافة إلى فتحات بطاقة PCB، يحتوي الهيكل أيضًا على أخاديد تثبيت، والتي يمكن استخدامها لتركيب الأجزاء الهيكلية الداخلية وتحديد موضعها.

وفقًا لتصميم المنتج المحدد، يمكن تنفيذ التخطيط العام حول:

ثنائي الفينيل متعدد الكلور → الوحدة الداخلية → هيكل التركيب → الألواح الأمامية والخلفية

لذلك، لا يحتاج العملاء ببساطة إلى اختيار المنتجات وفقًا للأبعاد الخارجية للهيكل، ولكن يمكنهم تصميم الهيكل وفقًا للهيكل الداخلي الفعلي.

5. هيكل الألومنيوم يوازن بين الهيكل ومتطلبات تبديد الحرارة

بالإضافة إلى العمل كهيكل هيكل، يمكن أيضًا تصميم هيكل الألومنيوم لتبديد الحرارة مع الخصائص الهيكلية للملف نفسه.

بالنسبة للمكونات الإلكترونية التي تحتوي على قدر معين من توليد الحرارة بداخلها، يمكن إجراء التخطيط وفقًا لمتطلبات المنتج الفعلية:

• مناطق تبديد الحرارة
• هياكل التهوية
• مواقف تركيب المكونات
• مسارات تبديد الحرارة

تجدر الإشارة إلى أن تأثير تبديد الحرارة الفعلي يعتمد على توليد حرارة المعدات، وتخطيط المكونات، وهيكل الملف الشخصي، والتصميم المحدد لتبديد الحرارة، ولا يمكن الحكم على الأداء الحراري النهائي من خلال مادة الهيكل فقط.

6. يمكن تشكيل الألواح الأمامية والخلفية وفقًا لوظائف المعدات

يتم تثبيت الألواح الأمامية والخلفية بمسامير ويمكن تشكيلها بشكل مستقل وفقًا لواجهات المعدات الفعلية ومتطلبات التشغيل.

يمكن تشكيله وفقا للرسومات:

• فتحات واجهة USB
• فتحات واجهة الطاقة
• فتحات واجهة الاتصالات
• فتحات الأزرار
• فتحات ضوء المؤشر
• منطقة العرض
• فتحات التركيب
• فتحات التهوية
• فتحات أخرى ذات شكل خاص

وهذا يسمح لنفس هيكل الألومنيوم مقاس 30 مم بالتكيف مع الأجهزة الإلكترونية المختلفة.

تكوين المنتج

المواصفات الفنية

المنتجات المطبقة ومجالات التطبيق

لا يقتصر هيكل بثق الألومنيوم النحيف مقاس 30 مم للمعدات الإلكترونية على صناعة واحدة، ولكنه أكثر ملاءمة لاختيار التطبيقات بناءً على ميزاته الهيكلية: ارتفاع منخفض 30 مم + طول وعرض قابلان للتخصيص + فتحات بطاقة PCB + أخاديد تثبيت.

1. الأجهزة الإلكترونية المدمجة

مناسب لبعض الوحدات الإلكترونية التي يلزم تركيبها داخل المعدات أو خزائن التحكم أو غيرها من المساحات المحدودة.

يمكن أن يساعد الارتفاع المنخفض 30 مم في تقليل المساحة الرأسية التي تشغلها المعدات.

2. وحدات التحكم الصغيرة

بالنسبة لأجهزة التحكم الصغيرة التي تتكون أساسًا من مركبات ثنائي الفينيل متعدد الكلور ودوائر التحكم والواجهات الداخلية، يمكن استخدام فتحات البطاقة الداخلية وأخاديد التثبيت لتركيب الوحدة.

3. وحدات الحصول على البيانات

تتطلب معدات الحصول على البيانات عادةً مركبات ثنائي الفينيل متعدد الكلور وموصلات وواجهات بيانات.

من خلال تخصيص طول الهيكل وعرضه، يمكن تخطيط المساحة الداخلية وفقًا لأبعاد PCB الفعلية، ويمكن تشكيل الألواح الأمامية والخلفية وفقًا لمواضع الواجهة.

4. وحدات الاتصال والواجهة

بالنسبة للأجهزة الإلكترونية الصغيرة التي تحتاج إلى تركيب واجهات اتصال، أو موصلات، أو واجهات تحكم، يمكن تشكيل اللوحات الأمامية والخلفية وفقًا لتخطيط الواجهة الفعلي.

5. إنترنت الأشياء والأجهزة الإلكترونية المدمجة

تعتبر بعض أجهزة إنترنت الأشياء والأجهزة المدمجة حساسة لحجم المنتج وتحتاج إلى إكمال تركيب ثنائي الفينيل متعدد الكلور والمكونات الإلكترونية في مساحة صغيرة نسبيًا.

يمكن استخدام الارتفاع الثابت 30 مم لتصميم هيكل هذه الأجهزة الإلكترونية منخفضة الارتفاع.

التصنيع باستخدام الحاسب الآلي ذو 3 محاور

تستخدم Boyuan Hardware حاليًا بشكل رئيسي التصنيع باستخدام الحاسب الآلي ثلاثي المحاور لهيكل الألومنيوم والأجزاء الهيكلية ذات الصلة.

وفقا لرسومات المنتج، يمكن تنفيذ ما يلي:

• الفتحات
• حفر
• التنصت
• تجهيز ثقب التثبيت
• معالجة ثقب الواجهة
• تجهيز اللوحة
• تصنيع الأخدود الهيكلي
• الآلات الهيكلية الأخرى ثنائية وثلاثية الأبعاد

يمكن تصنيع الألواح الأمامية والخلفية وفقًا لتخطيطات الواجهة للأجهزة المختلفة، مما يسمح لنفس هيكل الألومنيوم بالتكيف مع المنتجات الإلكترونية المختلفة.

فحص الجودة

بالنسبة للهيكل المصنوع من الألومنيوم المخصص، يمكن فحص العناصر التالية وفقًا لرسومات المنتج ومتطلبات الطلب:

فحص الأبعاد

تأكد من طول الهيكل وعرضه والأبعاد الهيكلية الرئيسية.

فحص التصنيع باستخدام الحاسب الآلي

افحص فتحات الواجهة، وفتحات التثبيت، والثقوب الملولبة، ومواضع المعالجة الأخرى.

فحص تركيب ثنائي الفينيل متعدد الكلور

تأكد من الملاءمة بين فتحات PCB والبطاقات الداخلية.

فحص تجميع اللوحة

تأكد من تجميع الألواح الأمامية والخلفية مع هيكل الهيكل.

فحص المعالجة السطحية

فحص تأثير المعالجة السطحية للمنتج ومظهره.

فحص تجميع المنتج النهائي

تأكد مما إذا كانت جميع الأجزاء الهيكلية للهيكل مناسبة بشكل صحيح بعد التثبيت.

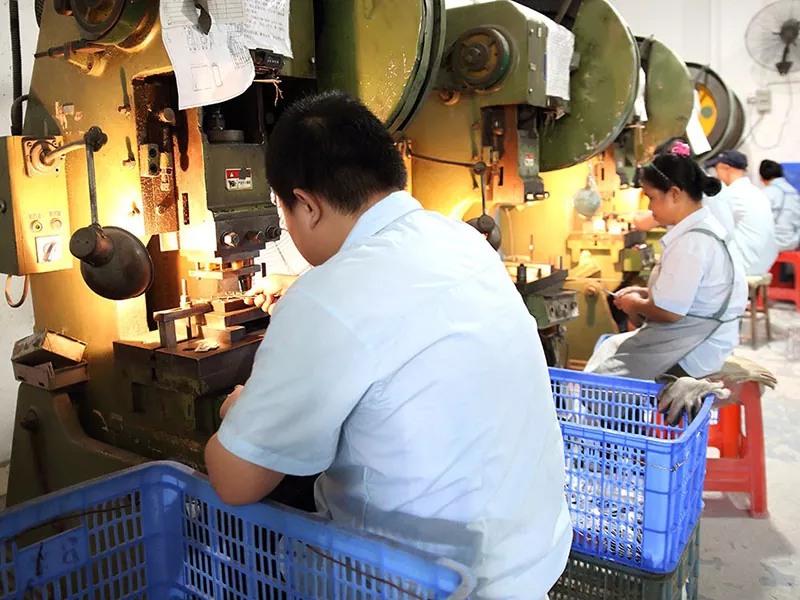

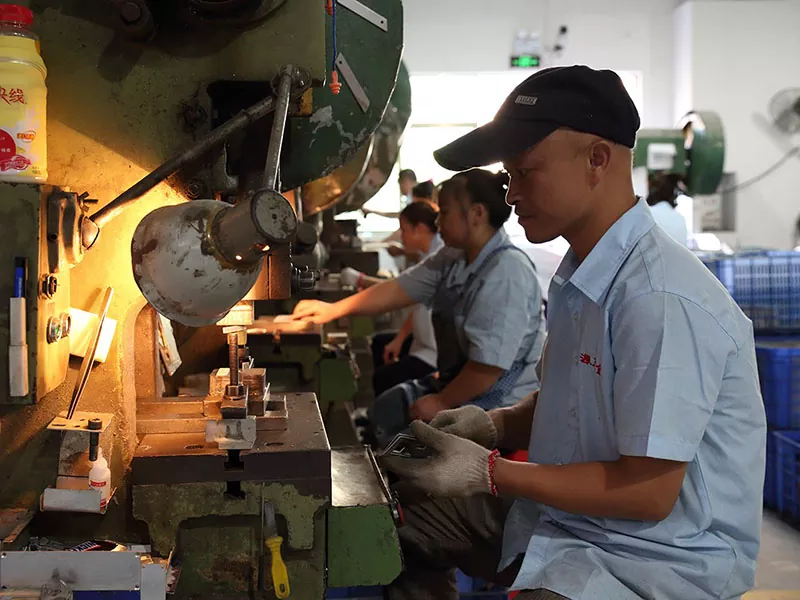

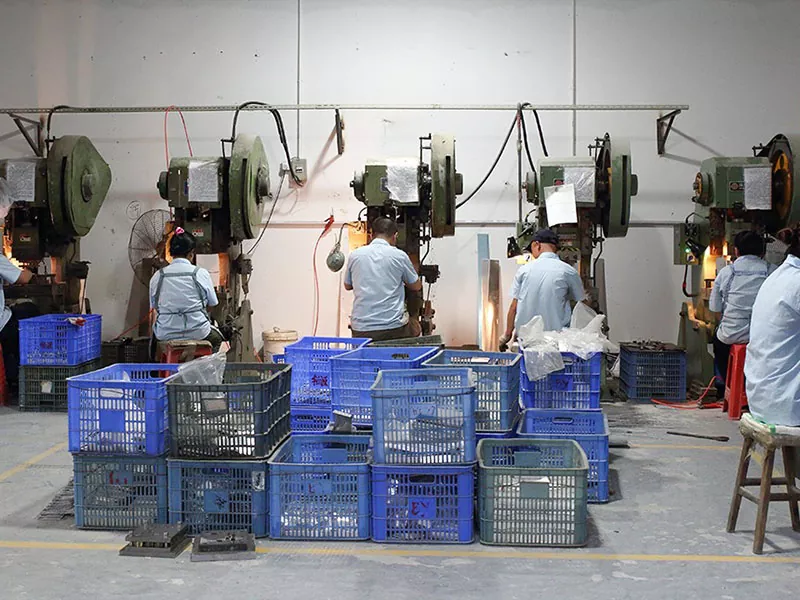

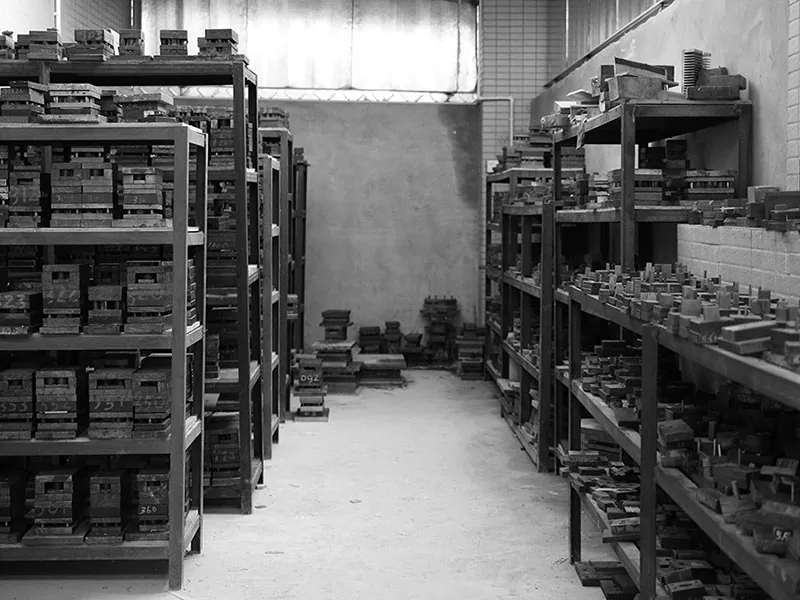

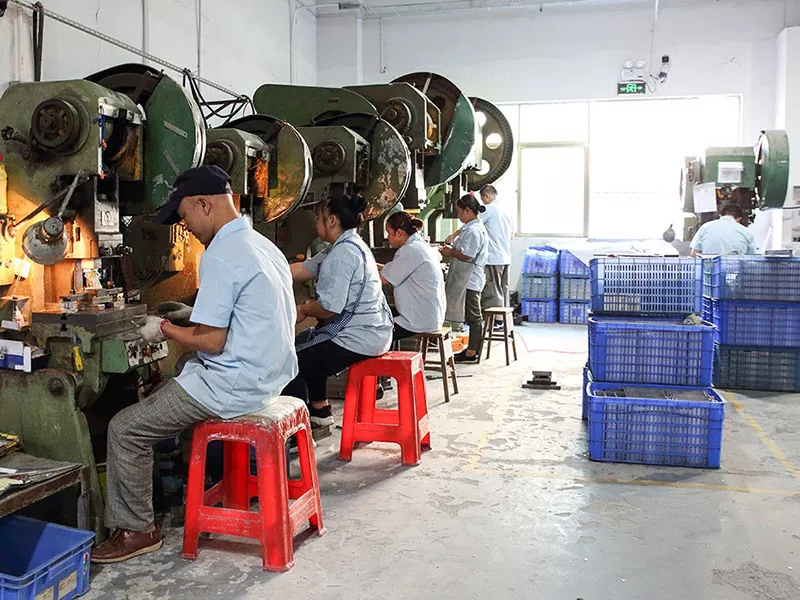

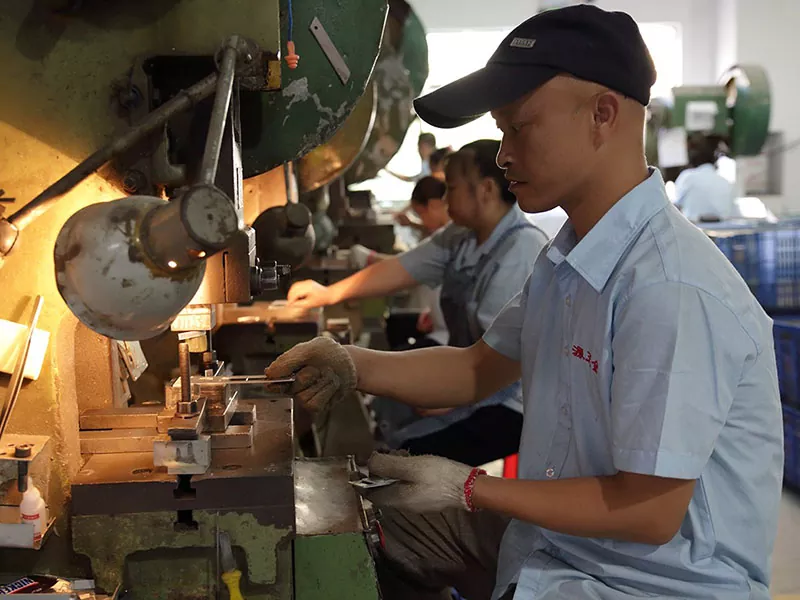

عرض ورشة العمل

التعليمات

Q1: هل يمكن تخصيص طول وعرض هيكل الألومنيوم 30 مم؟

نعم. تم تثبيت ارتفاع هذا المنتج عند 30 مم، ويمكن تخصيص الطول والعرض وفقًا لأبعاد المعدات ومواصفات PCB ومتطلبات الهيكل الداخلي.

س2: هل الارتفاع الثابت للهيكل هو 30 ملم؟

نعم. 30 مم هي مواصفات الارتفاع الثابت لهذه السلسلة من المقاطع العرضية لمقاطع الألمنيوم. يتم تحديد الطول والعرض المحددين وفقًا لمتطلبات المنتج.

س3: هل يمكن تركيب ثنائي الفينيل متعدد الكلور داخل الهيكل؟

نعم. يتم تزويد الجزء الداخلي للمنتج بفتحات للبطاقات، والتي يمكن استخدامها لتحديد موضع PCB وتثبيته وفقًا للهيكل الفعلي. يجب تأكيد الأبعاد المحددة لثنائي الفينيل متعدد الكلور وطريقة التثبيت وفقًا لهيكل المنتج.

س 4: هل يمكن تشكيل فتحات الواجهة في الهيكل؟

نعم. يمكن تصنيع الألواح الأمامية والخلفية بفتحات الواجهة، وفتحات التثبيت، وفتحات الأزرار، وفتحات ضوء المؤشر، ومناطق العرض، والفتحات الهيكلية الأخرى وفقًا لرسومات المنتج.

س 5: هل يحتوي الهيكل على هيكل لتبديد الحرارة؟

نعم. يعتمد المنتج تصميمًا من الألومنيوم مع هيكل تبديد الحرارة، ويمكن تنفيذ تصميم تبديد الحرارة وفقًا لتوليد الحرارة الفعلي والمتطلبات الهيكلية للمعدات.
