هيكل بثق ألومنيوم للتحكم الصناعي مقاس 70 مم

هيكل بثق الألمنيوم ذو التحكم الصناعي 70 مم يعتمد هيكل من الألومنيوم. يحتوي الجزء الداخلي للهيكل على فتحات بطاقة PCB وأخاديد تثبيت، والتي يمكن استخدامها لتحديد موضع لوحة الدائرة، وتركيب وحدة التحكم، وتثبيت الجزء الهيكلي الداخلي. يتمتع هيكل الألومنيوم أيضًا بقدرة معينة على تبديد الحرارة، مما يلبي الدعم الهيكلي واحتياجات تبديد الحرارة الأساسية للمعدات الإلكترونية الصناعية.

بالمقارنة مع الهيكل المنخفض السابق، يوفر الارتفاع 70 مم مساحة رأسية داخلية أكثر اتساعًا، مما يجعله أكثر ملاءمة لمعدات التحكم الصناعية التي تحتاج إلى دمج لوحات التحكم، والوحدات الإلكترونية، والواجهات، وإمدادات الطاقة، وهياكل الاتصال.

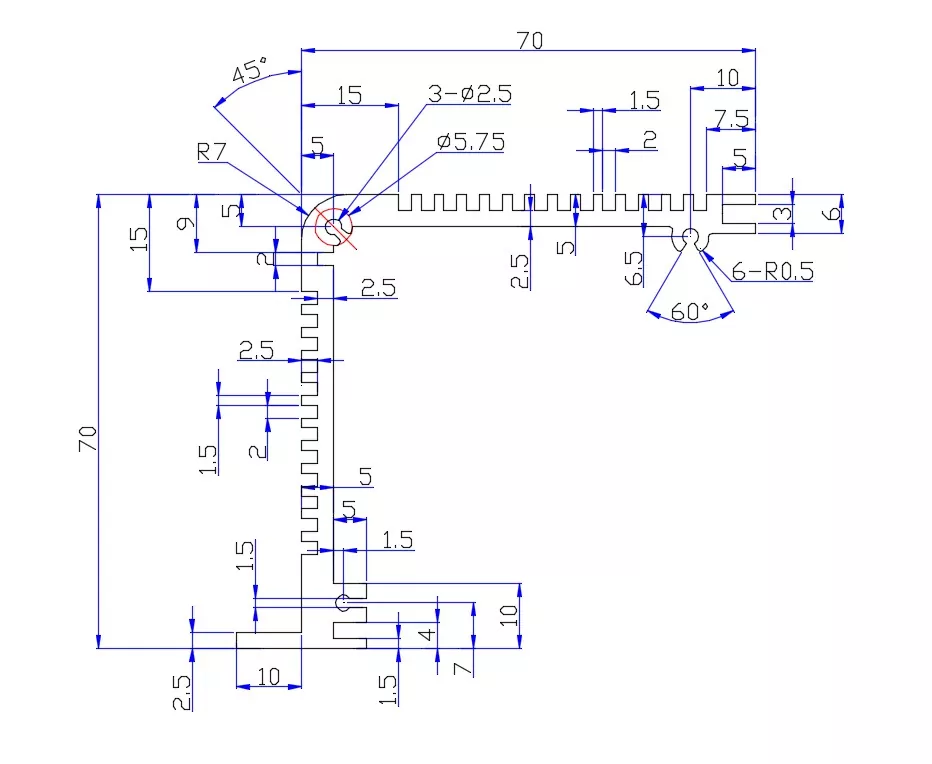

هيكل المنتج

المزايا الأساسية لتصميم التحكم الصناعي

1. ارتفاع ثابت 70 مم، مما يوفر مساحة تخطيط داخلية أكبر

بالمقارنة مع الهيكل المنخفض المصنوع من الألومنيوم، فإن الارتفاع 70 مم يوفر مساحة رأسية داخلية أكثر اتساعًا.

بالنسبة لمعدات التحكم الصناعية، لا يحتاج الجزء الداخلي عادة إلى تركيب ثنائي الفينيل متعدد الكلور فحسب، بل قد يحتاج أيضًا إلى مراعاة ما يلي في نفس الوقت:

· وحدات التحكم

· وحدات الواجهة

· مكونات الطاقة

· توصيل الكابلات

· أقواس التثبيت

· المكونات الإلكترونية الأخرى

يمكن لارتفاع 70 مم أن يقلل من القيود المفروضة على ارتفاع الهيكل في هذه التخطيطات الهيكلية الداخلية.

2. الطول والعرض قابلان للتخصيص، والتكيف مع معدات التحكم المختلفة

على الرغم من أن ارتفاع الهيكل ثابت عند 70 مم، إلا أنه يمكن تخصيص الطول والعرض وفقًا للمعدات الفعلية.

يمكن تحديد طول وعرض الهيكل وفقًا لما يلي:

· أبعاد لوحة التحكم

· تخطيط ثنائي الفينيل متعدد الكلور

· عدد الوحدات

· عدد الواجهات

· تخطيط الطاقة

· مساحة التركيب

لذلك، لا تحتاج وحدات التحكم الصناعية إلى التكيف بشكل كامل مع هيكل قياسي بطول وعرض ثابتين.

3. فتحات بطاقة ثنائي الفينيل متعدد الكلور لتحديد المواقع لوحة التحكم

يمكن استخدام فتحات بطاقة PCB الداخلية لتحديد موضع لوحة التحكم ولوحة الدائرة.

بالنسبة لمنتجات التحكم الصناعية، يساعد موضع تركيب ثنائي الفينيل متعدد الكلور المستقر في الحفاظ على المراسلات بين المكونات الإلكترونية الداخلية والواجهات الخارجية.

4. أخاديد التثبيت الداخلية تسهل التصميم الهيكلي المعياري

يمكن استخدام أخاديد التثبيت الداخلية للتركيب:

· ثنائي الفينيل متعدد الكلور

· وحدات التحكم

· الوحدات الإلكترونية

· أقواس

· إصلاح المكونات

يمكن أن يوفر الارتفاع 70 مم مع هيكل التثبيت الداخلي مساحة تخطيط أكثر مرونة للوحدات الإلكترونية المتعددة.

5. هيكل الألومنيوم يوفر الدعم الهيكلي ومسار تبديد الحرارة

يمكن لجسم الألومنيوم أن يوفر دعمًا هيكليًا مستقرًا للمكونات الإلكترونية الداخلية.

وفي الوقت نفسه، يتمتع الألومنيوم نفسه بموصلية حرارية جيدة، ويمكن للهيكل الجانبي أن يوفر مسارًا معينًا لتبديد الحرارة للمكونات الإلكترونية.

بالنسبة لمعدات التحكم الصناعية ذات متطلبات التصميم الحراري المحددة، يجب تحديد حل تبديد الحرارة بشكل أكبر وفقًا لقوة المكونات والتخطيط الداخلي والتصميم الحراري الفعلي.

6. الألواح الأمامية والخلفية مناسبة لتخطيط واجهة التحكم الصناعية

تتطلب معدات التحكم الصناعية عادةً المزيد من الواجهات الخارجية وأجزاء التشغيل، لذلك يمكن تشكيل الألواح الأمامية والخلفية باستخدام الحاسب الآلي وفقًا للمنتج الفعلي.

يمكن تشكيله:

· ثقوب واجهة الطاقة

· ثقوب واجهة الاتصال

· ثقوب واجهة البيانات

· ثقوب ضوء المؤشر

· ثقوب الأزرار

· ثقوب التثبيت

· ثقوب أخرى ذات أشكال خاصة

المواصفات الفنية

الحقول القابلة للتطبيق

يركز هذا الطراز على التحكم الصناعي والمعدات الإلكترونية الصناعية، مما يشكل تمييزًا عن هيكل الأداة السابق مقاس 56 مم.

1. وحدات التحكم الصناعية

مناسب لمعدات التحكم الصناعية التي تحتاج إلى دمج مركبات ثنائي الفينيل متعدد الكلور للتحكم والوحدات الإلكترونية والواجهات في هيكل مستقل.

يمكن أن يوفر الارتفاع 70 مم مساحة تركيب أكبر للوحات التحكم الداخلية والمكونات الأخرى.

2. وحدات التحكم في معدات الأتمتة

مناسبة لوحدات التحكم الإلكترونية المستقلة في معدات التشغيل الآلي.

يمكن تخصيص طول وعرض الهيكل وفقًا لمساحة التثبيت الداخلية للمعدات وأبعاد لوحة التحكم.

3. الحصول على البيانات ومعدات المعالجة

مناسب للمعدات الإلكترونية الصناعية التي تحتاج إلى دمج دوائر الاستحواذ ووحدات المعالجة وواجهات الاتصال ومكونات الطاقة في وقت واحد.

4. وحدات الاتصال والواجهة الصناعية

مناسب للمعدات الإلكترونية الصناعية التي تحتاج إلى تركيب واجهات اتصال أو موصلات أو واجهات إشارة متعددة.

يمكن تصنيع الألواح الأمامية والخلفية باستخدام الحاسب الآلي وفقًا للتخطيط الفعلي للواجهة.

5. معدات التحكم الإلكترونية الصناعية

مناسب للمعدات الإلكترونية الصناعية التي تتطلب هيكلًا مستقلاً من الألومنيوم للحماية الهيكلية وتركيب المكونات الداخلية.

عناصر قابلة للتخصيص

قدرة التصنيع باستخدام الحاسب الآلي ذات 3 محاور

تستخدم Boyuan Hardware حاليًا بشكل رئيسي التصنيع باستخدام الحاسب الآلي ثلاثي المحاور ويمكنها تصنيع الهيكل والألواح المصنوعة من الألومنيوم للتحكم الصناعي مقاس 70 مم وفقًا لرسومات العملاء.

يمكن تشكيله:

· فتحات CNC

· الحفر

· النقر

· ثقوب التثبيت

· ثقوب الواجهة

· لوحة فتحات ذات شكل خاص

· ثقوب كونتربور/غاطسة

· الشعار والوسم

· الآلات الهيكلية الأخرى

يتم تحديد محتوى المعالجة المحدد وفقًا لرسومات العملاء وهيكل المنتج.

العملاء المناسبين

هيكل بثق الألمنيوم للتحكم الصناعي مقاس 70 مم مناسب لـ:

· مصنعو معدات الأتمتة الصناعية

· مصنعو معدات التحكم الصناعية

· مصنعو المعدات الإلكترونية الصناعية

· الشركات المصنعة لمعدات الحصول على البيانات

· مصنعو معدات الاتصالات الصناعية

· مطورو وحدات التحكم

· شركات ثنائي الفينيل متعدد الكلور والوحدات الإلكترونية

· شركات المعدات الصناعية OEM/ODM

إنها مناسبة بشكل خاص لمنتجات التحكم الصناعية التي تتطلب مساحة داخلية أكبر ووحدات إلكترونية متعددة وتخطيطات واجهة مخصصة.

فحص الجودة

وفقًا لمتطلبات المنتج، يمكن تنفيذ ما يلي:

· فحص مظهر الملف الشخصي

· فحص أبعاد الطول

· فحص أبعاد التصنيع باستخدام الحاسب الآلي

· فحص موضع الثقب

· فحص الخيط

· فحص أبعاد اللوحة ومظهرها

· فحص مظهر المعالجة السطحية

· فحص التجميع

· فحص مظهر المنتج النهائي

بالنسبة للمنتجات ذات المتطلبات الواضحة لتحمل الأبعاد، يمكن إجراء الفحص وفقًا لرسومات العميل والمتطلبات الفنية.

عرض ورشة العمل

التعليمات

س1. هل ارتفاع هيكل التحكم الصناعي هذا ثابت؟

نعم. تم تثبيت ارتفاع هذا النموذج عند 70 مم، في حين يمكن تخصيص الطول والعرض.

س2. لماذا يعتبر 70 مم مناسبًا لمعدات التحكم الصناعية؟

يوفر الارتفاع 70 مم مساحة رأسية داخلية أكبر لثنائي الفينيل متعدد الكلور ووحدات التحكم ومكونات الطاقة والموصلات والهياكل الداخلية الأخرى مقارنةً بالهيكل ذي الحجم المنخفض.

س3. هل يمكن تخصيص الطول والعرض؟

نعم. يمكن تخصيص الطول والعرض وفقًا للوحة التحكم، والمكونات الداخلية، وتخطيط الواجهة، ومتطلبات التثبيت.

س 4. هل يحتوي هيكل بثق الألمنيوم للتحكم الصناعي مقاس 70 مم على فتحة PCB؟

نعم. يشتمل هيكل بثق الألومنيوم على فتحة PCB داخلية لتحديد موضع PCB وتركيبه.

س5. هل يمكن تركيب وحدات داخلية متعددة؟

نعم. يمكن استخدام فتحات التثبيت الداخلية لثنائي الفينيل متعدد الكلور، ووحدات التحكم، والأقواس، والمكونات الهيكلية الأخرى.

س6. هل يمكن تخصيص الألواح الأمامية والخلفية؟

نعم. يمكن تصنيع اللوحات باستخدام الحاسب الآلي وفقًا لمتطلبات الطاقة، والاتصالات، وواجهة البيانات، والمؤشر، والتركيب.

س7. هل يوفر الهيكل تبديدًا للحرارة؟

يوفر هيكل بثق الألومنيوم مسارًا لتبديد الحرارة. بالنسبة للمتطلبات الحرارية المحددة، يجب تحديد التصميم وفقًا لقوة المكونات والتخطيط الداخلي.

س8. ما هي قدرة التصنيع باستخدام الحاسب الآلي التي تقدمها؟

توفر شركة Boyuan بشكل أساسي عملية التصنيع باستخدام الحاسب الآلي ذات 3 محاور لهيكل التحكم الصناعي بالألمنيوم والمكونات ذات الصلة.
