هيكل بثق ألومنيوم مدمج مقاس 35 مم للتطبيقات الإلكترونية

يعتمد هيكل بثق الألمنيوم المدمج مقاس 35 مم للتطبيقات الإلكترونية على هيكل من الألومنيوم. تم تثبيت الارتفاع عند 35 مم، ويمكن تخصيص الطول والعرض وفقًا لأبعاد PCB، وتخطيط المكونات الداخلية، ومتطلبات تركيب المعدات.

يحتوي الجزء الداخلي للهيكل على فتحات بطاقة PCB وأخاديد تثبيت، تُستخدم لتحديد موضع PCB بالإضافة إلى تركيب الوحدات الإلكترونية الداخلية والأجزاء الهيكلية. في الوقت نفسه، يتمتع هيكل الألومنيوم بقدرة معينة على تبديد الحرارة، مما يلبي الدعم الهيكلي واحتياجات تبديد الحرارة الأساسية للأجهزة الإلكترونية الصغيرة.

يعد الارتفاع المدمج البالغ 35 مم مناسبًا للمعدات الإلكترونية التي تحتاج إلى التحكم في الحجم الإجمالي للجهاز بينما لا تزال تتطلب قدرًا معينًا من مساحة التثبيت الداخلية. من خلال تخصيص طول الهيكل وعرضه، يمكن جعل أبعاد الهيكل تتناسب بشكل وثيق مع PCB الفعلي وتخطيط المكونات الداخلية.

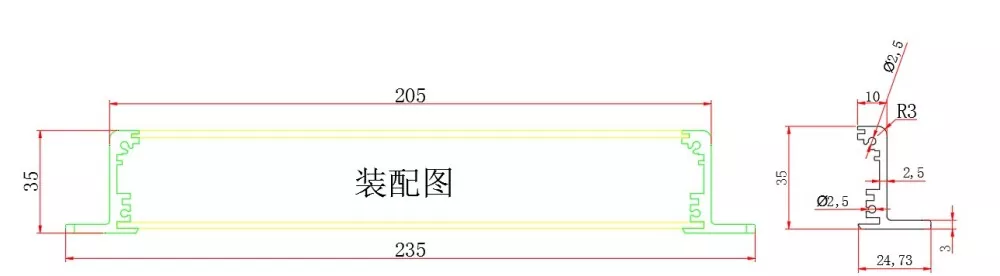

هيكل المنتج

المنطق الهيكلي

ارتفاع ثابت 35 مم ← تخصيص الطول والعرض ← فتحات بطاقة PCB ← أخاديد التركيب الداخلية ← هيكل تبديد الحرارة ← معالجة اللوحة الأمامية والخلفية ← تجميع الهيكل

المزايا الأساسية

1. ارتفاع ثابت 35 ملم، يوازن بين الأبعاد المدمجة والمساحة الداخلية

يحافظ الارتفاع 35 مم على شكل جهاز مضغوط نسبيًا، مع توفير مساحة تركيب أكثر معقولية لثنائي الفينيل متعدد الكلور والمكونات الإلكترونية الداخلية مقارنة بالهيكل منخفض الارتفاع للغاية.

مناسب للمنتجات ذات المتطلبات المتعلقة بأبعاد الجهاز الإجمالية والتي لا تزال بحاجة إلى مساحة معينة لتخطيط المكونات داخليًا.

2. الطول والعرض قابلان للتخصيص حسب المعدات الفعلية

الميزة الأساسية لهذا المنتج ليست البعد الثابت للطول والعرض، بل هي:

ارتفاع ثابت 35 ملم + طول قابل للتخصيص + عرض قابل للتخصيص.

يمكن تحديد طول وعرض الهيكل وفقًا للعوامل التالية:

• أبعاد ثنائي الفينيل متعدد الكلور
• تخطيط المكون
• مواقف الواجهة
• عدد الوحدات الداخلية
• طريقة التركيب
• متطلبات البعد العام للجهاز

وهذا يتجنب إهدار المساحة الداخلية لتناسب الهيكل القياسي.

3. المدمج في فتحات بطاقة ثنائي الفينيل متعدد الكلور

يتم تزويد الهيكل الداخلي بفتحات بطاقة PCB، والتي يمكن استخدامها لتحديد موضع لوحة الدائرة وتركيبها.

بالنسبة للمنتجات الإلكترونية التي تحتاج إلى دمج PCB مباشرة في الهيكل المصنوع من الألومنيوم، تساعد فتحات البطاقة في تحديد موضع PCB وتقليل الحاجة إلى هياكل تثبيت إضافية.

4. أخاديد التثبيت الداخلية تدعم التخطيط المرن

يمكن استخدام أخاديد التثبيت الداخلية لتركيب أجزاء هيكلية داخلية مختلفة.

وفقًا لتصميم المنتج، يمكن تنفيذ التخطيط الداخلي حول PCB، والوحدات الإلكترونية، والمكونات الأخرى، مما يجعل الاستخدام الأكثر عقلانية لمساحة الارتفاع المحدودة 35 مم.

5. هيكل الألومنيوم يوازن الدعم وتبديد الحرارة

يمكن لجسم الألومنيوم أن يوفر هيكل هيكل مستقر، بينما يتمتع الألومنيوم نفسه بموصلية حرارية جيدة.

بالنسبة للأجهزة الإلكترونية الصغيرة، يمكن تنفيذ تصميم تبديد الحرارة بالاشتراك مع هيكل الملف الشخصي وتخطيط المكونات الداخلية.

6. الألواح الأمامية والخلفية قابلة للتشكيل وفقًا لواجهات الجهاز

يمكن تصنيع الألواح الأمامية والخلفية باستخدام الحاسب الآلي وفقًا لهيكل الجهاز الفعلي، على سبيل المثال:

• فتحات واجهة الطاقة
• فتحات واجهة USB
• فتحات واجهة الاتصالات
• فتحات ضوء المؤشر
• فتحات الأزرار
• فتحات التركيب
• ثقوب أخرى ذات شكل خاص

وهذا يسمح للهيكل بمطابقة تخطيط الواجهة لأجهزة إلكترونية معينة.

المواصفات الفنية

لماذا تختار ارتفاعًا ثابتًا 35 مم؟

بالنسبة لهيكل الأجهزة الإلكترونية، فإن الحجم الأصغر ليس دائمًا الأفضل.

إذا كان الهيكل منخفضًا جدًا، فقد يحد من:

• تخطيط ثنائي الفينيل متعدد الكلور
• ارتفاع المكون
• تركيب الواجهة
• التصميم الهيكلي الداخلي
• مساحة تبديد الحرارة

يحافظ الارتفاع البالغ 35 مم على ضغط الجهاز مع توفير مساحة تخطيط أكثر اتساعًا لثنائي الفينيل متعدد الكلور الداخلي والمكونات الإلكترونية مقارنة بالهياكل المنخفضة للغاية.

وفي الوقت نفسه، يمكن تخصيص الطول والعرض بشكل مستقل، بحيث يمكن تصميم الهيكل وفقًا لأبعاد PCB الفعلية، بدلاً من جعل PCB يتكيف مع حاوية ثابتة.

الحقول القابلة للتطبيق

يوصى باستخدام هيكل بثق الألمنيوم المدمج مقاس 35 مم للتطبيقات الإلكترونية للتركيز على الأجهزة الإلكترونية الصغيرة والمدمجة التي تتطلب قدرًا معينًا من المساحة الداخلية، بدلاً من تغطية جميع المعدات الصناعية على نطاق واسع.

1. وحدات التحكم الصغيرة

مناسب لوحدات التحكم الصغيرة التي تحتاج إلى دمج مركبات ثنائي الفينيل متعدد الكلور ودوائر التحكم والواجهات في هيكل مستقل.

يمكن أن يقلل الارتفاع 35 مم من المساحة الإجمالية التي يشغلها الجهاز، بينما يتطابق الطول والعرض المخصصان مع لوحة الدائرة الداخلية.

2. وحدات الحصول على البيانات ومعالجة الإشارات

بالنسبة للأجهزة التي تحتاج إلى تثبيت ثنائي الفينيل متعدد الكلور والواجهات ودوائر معالجة البيانات، يمكن استخدام فتحات البطاقة الداخلية لتحديد موضع ثنائي الفينيل متعدد الكلور، ويمكن إكمال تخطيط الواجهة من خلال لوحات مخصصة.

3. أجهزة واجهة الاتصالات

مناسب لأجهزة الاتصالات الصغيرة وتحويل الإشارات وتوسيع الواجهة.

يمكن تعديل طول وعرض الهيكل وفقًا لعدد الواجهات وأبعاد PCB ومساحة التركيب.

4. الوحدات الإلكترونية المدمجة

مناسب للوحدات الإلكترونية التي يلزم تركيبها داخل معدات أخرى، أو خزائن التحكم، أو مساحات التركيب المحدودة.

يمكن أن يساعد الهيكل المدمج في التحكم في المساحة التي يشغلها الجهاز مع الحفاظ على مساحة التثبيت الداخلية اللازمة.

5. إنترنت الأشياء والأجهزة الإلكترونية الذكية

بالنسبة للأجهزة الإلكترونية الصغيرة التي تعمل بتقنية إنترنت الأشياء والتي تحتاج إلى دمج مركبات ثنائي الفينيل متعدد الكلور ووحدات الاتصال وإمدادات الطاقة والواجهات الخارجية، يمكن للارتفاع الثابت 35 مم تحقيق التوازن بين أبعاد الجهاز والتخطيط الداخلي.

عناصر قابلة للتخصيص

التصنيع باستخدام الحاسب الآلي ذو 3 محاور

بالنسبة للهيكل المصنوع من الألومنيوم مقاس 35 مم، يمكن إكمال المعالجة الدقيقة اللاحقة للملف والألواح باستخدام ماكينة CNC ثلاثية المحاور.

قد يتضمن محتوى المعالجة ما يلي:

• فتحات CNC
• حفر
• التنصت
• تجهيز ثقب التثبيت
• معالجة ثقب الواجهة
• لوحة الثقوب ذات الشكل الخاص
• فتحات كونتربور/غاطسة
• تصنيع الشعار ووضع العلامات
• الآلات الهيكلية الأخرى التي تتطلبها الرسومات

يتم تحديد عناصر المعالجة الفعلية وفقًا لرسومات المنتج وهيكله.

عرض ورشة العمل

فحص الجودة

وفقًا لمتطلبات المنتج، يمكن تنفيذ ما يلي:

• فحص مظهر الملف الشخصي
• فحص أبعاد الطول
• فحص أبعاد التصنيع باستخدام الحاسب الآلي
• فحص موضع الثقب
• فحص الخيط
• أبعاد اللوحة وفحص المظهر
• فحص مظهر المعالجة السطحية
• فحص الجمعية
• فحص مظهر المنتج النهائي

بالنسبة للمنتجات ذات المتطلبات الواضحة لتحمل الأبعاد، يمكن إجراء الفحص وفقًا لرسومات العميل والمتطلبات الفنية.
