هيكل إلكترونيات صناعية من الألومنيوم المبثوق مقاس 73.5 مم

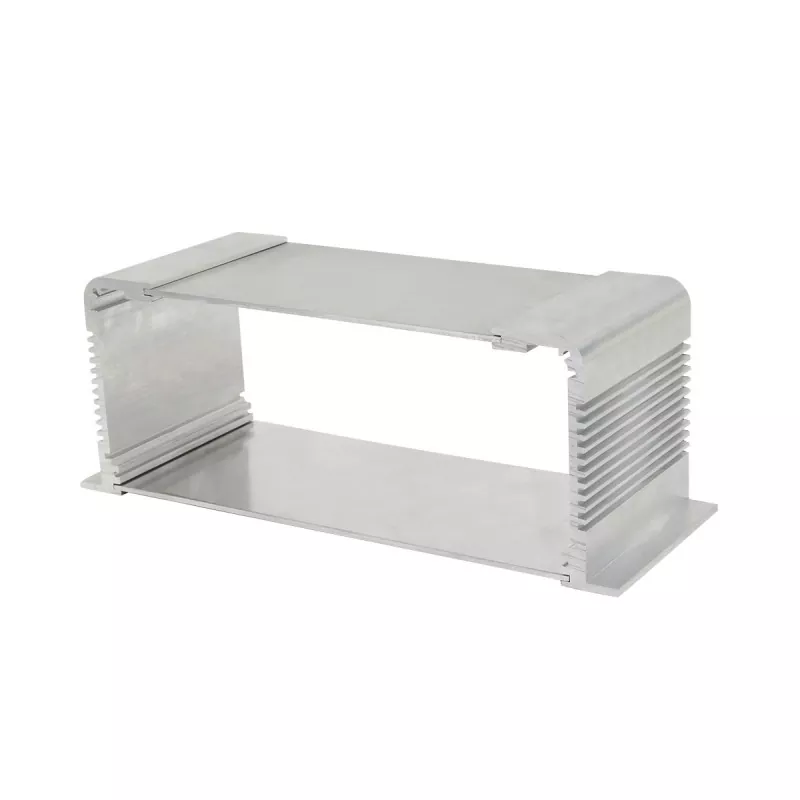

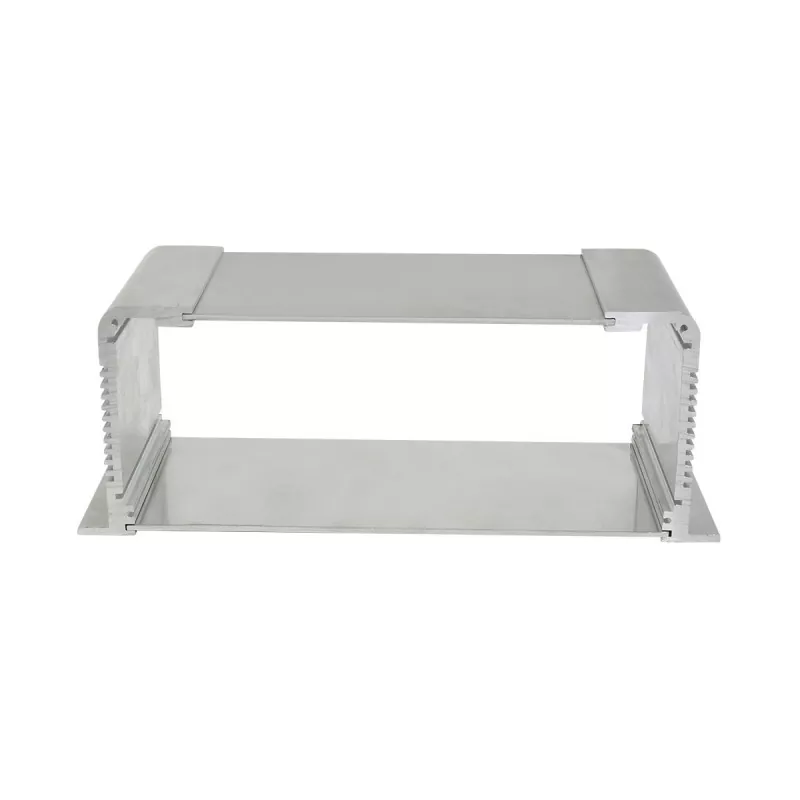

يعتمد هيكل الإلكترونيات الصناعية المصنوعة من الألومنيوم المبثوق مقاس 73.5 مم هيكلًا من الألومنيوم. تم تثبيت ارتفاع الهيكل عند 73.5 مم، ويمكن تخصيص الطول والعرض وفقًا للمساحة الداخلية للمعدات، وأبعاد PCB، ومتطلبات التثبيت. يمكن تصنيع الألواح الأمامية والخلفية باستخدام الحاسب الآلي وفقًا لواجهات المعدات ومتطلبات التشغيل، مع فتحات الواجهة، وفتحات التثبيت، والثقوب الملولبة، والهياكل الأخرى، بحيث يمكن للهيكل أن يتطابق مع معدات إلكترونية محددة.

هيكل المنتج

المزايا الأساسية

1. ارتفاع ثابت 73.5 ملم، مناسب للهياكل الداخلية الأكثر تعقيدًا

بالمقارنة مع الهيكل المنخفض الحجم مثل 30 مم و35 مم، يوفر الارتفاع 73.5 مم مساحة تركيب رأسية أكثر اتساعًا ويمكنه استيعاب المزيد من المكونات الإلكترونية الداخلية.

إنها مناسبة بشكل خاص للمعدات الإلكترونية الصناعية التي تحتاج إلى تركيب مركبات ثنائي الفينيل متعدد الكلور والمكونات الكهربائية والموصلات والكابلات الداخلية في وقت واحد.

2. الطول والعرض قابلان للتخصيص حسب المتطلبات

تم تثبيت ارتفاع المنتج عند 73.5 مم، ولكن يمكن تصميم الطول والعرض وفقًا لأبعاد معدات العميل.

يمكن تحديد طول وعرض الهيكل المناسب وفقًا لما يلي:

· أبعاد ثنائي الفينيل متعدد الكلور

· تخطيط المكونات الداخلية

· مواضع الواجهة

· مساحة التركيب

· الأبعاد الإجمالية للمعدات

3. المدمج في فتحات بطاقة ثنائي الفينيل متعدد الكلور

يمكن تصميم فتحات بطاقة PCB داخل الهيكل لتوفير موضع ودعم لوحات الدوائر، مما يتيح تركيب PCB بشكل أكثر ثباتًا داخل الهيكل.

بالنسبة للمعدات الإلكترونية الصناعية التي تحتوي على مركبات ثنائي الفينيل متعدد الكلور المتعددة أو التي تتطلب مواضع ثابتة للوحة الدائرة، فإن هذا الهيكل مناسب بشكل خاص.

4. أخاديد التثبيت الداخلية لتخطيط المكونات المريح

يمكن تصميم أخاديد التثبيت الداخلية بالتنسيق مع الهيكل الداخلي للمعدات، المستخدمة لتركيب أو إصلاح المكونات الإلكترونية المختلفة.

بالمقارنة مع الهيكل البسيط من النوع المجوف، فإن هذا الهيكل أكثر ملاءمة للمعدات الإلكترونية التي تتطلب تخطيطًا معياريًا داخليًا.

5. هيكل الألومنيوم يوازن بين الدعم الهيكلي وتبديد الحرارة

يتمتع هيكل الألومنيوم بقوة هيكلية جيدة وموصلية حرارية جيدة، ويمكن أن يكون بمثابة دعم هيكلي للمعدات الإلكترونية مع المساعدة في توصيل الحرارة الداخلية.

بالنسبة للمعدات الإلكترونية الصناعية التي تحتاج إلى العمل لفترات طويلة، يمكن تصميم هياكل تبديد الحرارة المقابلة مع تخطيط المكونات الداخلية.

6. يمكن تصنيع الألواح الأمامية والخلفية باستخدام الحاسب الآلي

وفقًا لواجهات المعدات ومتطلبات التشغيل، يمكن تصنيع الألواح الأمامية والخلفية باستخدام الحاسب الآلي، بما في ذلك:

· فتحات الواجهة

· ثقوب التثبيت

· ثقوب مترابطة

· ثقوب الأزرار

· ثقوب ضوء المؤشر

· منطقة العرض

· فتحات مخصصة أخرى

وهذا يسمح للهيكل بمطابقة تخطيط واجهة المعدات الإلكترونية الفعلية.

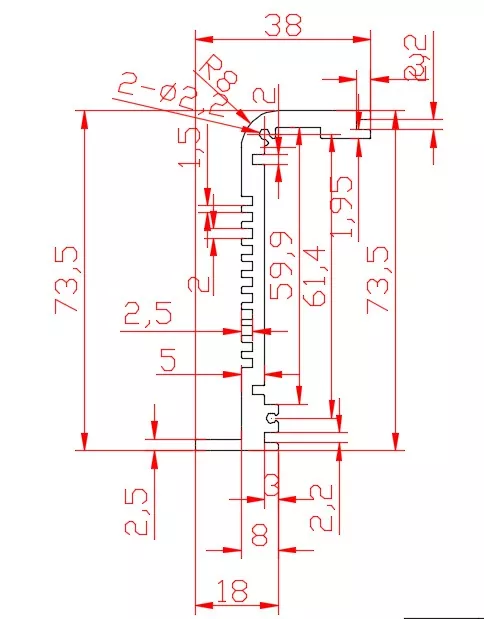

المواصفات الفنية

لماذا تختار ارتفاع 73.5 ملم؟

73.5 ملم لا يمثل مجرد زيادة في ارتفاع الهيكل، ولكنه أكثر ملاءمة للمعدات الإلكترونية الصناعية ذات الهياكل الداخلية الأكثر تعقيدًا.

بالمقارنة مع الهيكل المصنوع من الألومنيوم منخفض الارتفاع، يمكن لهيكل الإلكترونيات الصناعية المصنوع من الألومنيوم المبثوق مقاس 73.5 مم توفير مساحة رأسية داخلية أكثر اتساعًا، دون تغيير الشكل الهيكلي للهيكل المصنوع من الألومنيوم، مما يوفر مساحة أكبر للتصميمات التالية:

· التركيب المشترك لمركبات ثنائي الفينيل متعدد الكلور المتعددة

· التركيب المتزامن لمركبات ثنائي الفينيل متعدد الكلور والوحدات الإلكترونية الأخرى

· المزيد من الموصلات والواجهات

· توجيه الكابل الداخلي

· التخطيط المكاني بين المكونات الإلكترونية

· أقواس التركيب الداخلية

· المكونات الإلكترونية التي تتطلب مساحة معينة لتبديد الحرارة

ولذلك، فإن هذا الهيكل مقاس 73.5 مم مناسب أكثر للمعدات الإلكترونية الصناعية ذات الوحدات الأكثر وظيفية والهياكل الداخلية الأكثر تعقيدًا.

الحقول القابلة للتطبيق

بالمقارنة مع هيكل التحكم الصناعي 70 مم، فإن هذا المنتج 73.5 مم لا يقتصر على "التحكم الصناعي" نفسه، ولكنه أكثر ملاءمة كمنصة هيكل للأغراض العامة للمعدات الإلكترونية الصناعية.

1. معدات التحكم الإلكترونية الصناعية

مناسب للمعدات الإلكترونية الصناعية التي تحتوي داخليًا على لوحات تحكم ووحدات واجهة ومكونات إلكترونية متعددة.

يمكن أن يوفر الارتفاع الداخلي 73.5 ملم مساحة تركيب أكبر للوحات التحكم والمكونات الأخرى.

2. الحصول على البيانات الصناعية ومعدات المعالجة

مناسبة للحصول على البيانات، ومعالجة الإشارات، واتصالات البيانات، والمعدات المماثلة.

بالنسبة للمعدات التي تحتاج إلى تركيب مركبات ثنائي الفينيل متعدد الكلور، ووحدات الواجهة، وهياكل الاتصال الداخلية، يمكن تخصيص طول الهيكل وعرضه وفقًا لأبعاد ثنائي الفينيل متعدد الكلور.

3. معدات الاتصالات الصناعية

مناسبة للاتصالات الصناعية، وتحويل الواجهة، والمعدات الإلكترونية للتحكم في الاتصالات.

يمكن تصنيع اللوحات الأمامية والخلفية بشكل مخصص وفقًا لتخطيط RJ45 والمنافذ التسلسلية وواجهات الاتصال والموصلات الأخرى.

4. الوحدات الإلكترونية لمعدات التشغيل الآلي

يمكن أن تكون بمثابة وحدة تحكم إلكترونية مستقلة أو هيكل وحدة وظيفية في معدات التشغيل الآلي.

يمكن أن تساعد فتحات البطاقات الداخلية وأخاديد التثبيت في وضع المكونات الإلكترونية المختلفة وفقًا لهيكل المعدات.

5. معالجة الإشارات والوحدات الإلكترونية

مناسب لمعدات معالجة الإشارات التي تحتاج إلى تركيب وحدات إلكترونية متعددة وثنائي الفينيل متعدد الكلور والموصلات داخليًا.

بالمقارنة مع الهيكل منخفض الارتفاع، يمكن أن يوفر 73.5 مم مساحة داخلية أكبر، مما يسهل مجموعات الوحدات الأكثر تعقيدًا.

6. معدات الأدوات الإلكترونية الصناعية

بالنسبة للمعدات التي تحتاج إلى دمج لوحات الدوائر والواجهات والمكونات الإلكترونية الداخلية في هيكل مستقل، يمكن تحقيق تكامل الجهاز من خلال الطول والعرض المخصص وفتحات اللوحة.

عناصر قابلة للتخصيص

قدرة التصنيع باستخدام الحاسب الآلي ذات 3 محاور

تستخدم شركة Boyuan Hardware حاليًا التصنيع باستخدام الحاسب الآلي ثلاثي المحاور ويمكنها إجراء تصنيع دقيق مماثل على مقاطع وألواح الألومنيوم.

وفقا لرسومات المنتج، يمكن تنفيذ ما يلي:

· فتحات CNC

· تركيب ثقب بالقطع

· تصنيع الثقب الملولب

· الثقوب الغاطسة

· ثقوب مضادة

· معالجة منطقة الواجهة

· تصنيع ثقب الزر

· تصنيع ثقب ضوء المؤشر

· تجهيز منطقة العرض

· تصنيع الشعارات ووضع العلامات

· الآلات الهيكلية للوحة الأخرى

بالنسبة للمعدات الإلكترونية الصناعية التي تتطلب واجهات متعددة أو تخطيطات لوحة معقدة، يمكن إجراء المعالجة وفقًا للرسومات الفعلية.

عملية الإنتاج

رسومات المنتج ← تأكيد الارتفاع الثابت 73.5 مم ← تأكيد الطول/العرض ← تأكيد ثنائي الفينيل متعدد الكلور والهيكل الداخلي ← تصنيع مقاطع الألومنيوم ← قطع بطول ثابت ← تصنيع CNC ثلاثي المحاور ← تصنيع اللوحة الأمامية والخلفية ← معالجة السطح ← فحص الأبعاد والمظهر ← التجميع ← فحص المنتج النهائي ← التعبئة والتغليف

قبل الإنتاج الرسمي، يمكن تأكيد ما يلي وفقًا لرسومات العملاء:

· الأبعاد الخارجية للهيكل

· أبعاد ثنائي الفينيل متعدد الكلور

· مواضع فتحة البطاقة

· أوضاع التركيب الداخلية

· واجهات اللوحة الأمامية والخلفية

· طريقة التركيب

· هيكل تبديد الحرارة

· المعالجة السطحية واللون

وهذا يقلل من مشاكل عدم التطابق الهيكلي أثناء التجميع اللاحق.

فحص الجودة

أثناء إنتاج المنتج، يمكن تنفيذ ما يلي وفقًا للمتطلبات الفعلية:

· فحص المظهر

· فحص الطول والعرض والارتفاع

· فحص أبعاد التصنيع باستخدام الحاسب الآلي

· فحص موضع الثقب

· فحص الخيط

· فحص تجميع اللوحة

· فحص المعالجة السطحية

· فحص تجميع المنتج النهائي

ينصب التركيز على التحقق من أبعاد الهيكل وهياكل تركيب PCB ومواضع الواجهة وملاءمة التجميع.

عرض ورشة العمل

التعليمات

س1: هل الارتفاع الثابت للهيكل هو 73.5 ملم؟

نعم. يبلغ ارتفاع هذه السلسلة 73.5 مم، ويمكن تخصيص الطول والعرض وفقًا لمتطلبات المعدات.

Q2: هل يمكن تخصيص الطول والعرض؟

نعم. يمكن تخصيص الطول والعرض وفقًا لأبعاد ثنائي الفينيل متعدد الكلور والمكونات الإلكترونية الداخلية وأبعاد المعدات الإجمالية.

Q3: هل يحتوي الهيكل على فتحات بطاقة PCB داخلية؟

نعم. يتم تزويد هيكل المنتج بفتحات بطاقة PCB، والتي يمكن مطابقتها وفقًا لأبعاد PCB الفعلية وطرق التثبيت.

س 4: هل يمكن تركيب وحدات إلكترونية متعددة بالداخل؟

نعم. تعد المساحة الداخلية مقاس 73.5 مم واسعة نسبيًا، ومناسبة للمعدات التي تحتاج إلى تركيب العديد من مركبات ثنائي الفينيل متعدد الكلور والوحدات الإلكترونية والموصلات والكابلات الداخلية.

س5: هل يمكن تشكيل الواجهات على الألواح الأمامية والخلفية؟

نعم. يمكن تصنيع الألواح الأمامية والخلفية بفتحات الواجهة، وفتحات التثبيت، والثقوب الملولبة، وفتحات الأزرار، وفتحات ضوء المؤشر، وغيرها من الهياكل من خلال CNC ثلاثي المحاور.

س 6: هل يمكن تصنيع هيكل الإلكترونيات الصناعية المصنوعة من الألومنيوم المبثوق مقاس 73.5 مم بألوان مختلفة؟

نعم. يمكن تخصيص لون أجزاء الألومنيوم وفقًا لمتطلبات المنتج، ويمكن تأكيد حل المعالجة السطحية المحدد وفقًا لمتطلبات المشروع.

س 7: كم عدد محاور CNC الخاصة بك؟

حاليًا، يتم استخدام التصنيع باستخدام الحاسب الآلي ثلاثي المحاور بشكل أساسي.

س 8: هل يمكن تخصيص الهيكل وفقًا لرسومات PCB الخاصة بي؟

يمكن تأكيد طول الهيكل وعرضه وفتحات البطاقة وهياكل التثبيت وفقًا لرسومات المنتج وأبعاد PCB ومتطلبات التثبيت الداخلية المقدمة من العميل.
