كيف يمكن للغلاف المصنوع من الألومنيوم المُشكَّل باستخدام الحاسب الآلي والمزود بالأخاديد والقواطع تحسين الدقة والملاءمة وأداء المنتج

عندما تتطلب المعدات وضعًا دقيقًا للمكونات، وميزات تركيب مخصصة، وتصميمًا هيكليًا موثوقًا به، أغلاف من الألومنيوم مُشكَّل بآلة CNC مزود بأخاديد وفتحاتيقدم حل التصنيع العملي.بويوانتقوم الأجهزة بتصنيع علب الألمنيوم المخصصة وفقًا لرسومات العملاء والمتطلبات الهيكلية، باستخدام طحن CNC ثلاثي المحاور لإنتاج أخاديد يمكن الوصول إليها ومناطق غائرة وأسطح متدرجة وثقوب وقواطع للمعدات الإلكترونية والتجمعات الصناعية.

إن غلاف الألمنيوم المصنوع بآلة CNC هو أكثر من مجرد غلاف واقي. يمكن أن تساعد أخاديدها وفتحاتها وتجويفاتها وفتحاتها الموضوعة بدقة في استيعاب المكونات الداخلية ودعم التجميع وتحسين التكامل مع الهياكل المحيطة. تشرح هذه المقالة ميزات التصنيع الرئيسية، واعتبارات المواد، ومتطلبات التصميم، وعملية التصنيع، وفحوصات الجودة التي يجب على المشترين تقييمها قبل طلب غلاف مخصص من الألومنيوم. كما يوضح أيضًا كيف تساعد مراجعة الرسم الشركات المصنعة على تقييم الجدوى والتكلفة وكفاءة الإنتاج.

جدول المحتويات

1. ما هو غلاف الألمنيوم المشكل باستخدام الحاسب الآلي مع الأخاديد والقواطع؟
2. ما هي ميزات التصنيع الأكثر أهمية؟
3. ما هي الفوائد الرئيسية؟
4. كيف يجب عليك اختيار مادة الألومنيوم؟
5. كيف يتم تصنيع غلاف الألمنيوم المخصص؟
6. ما هي تفاصيل التصميم التي يجب على المشترين تحديدها؟
7. أين يتم استخدام هذه المساكن بشكل شائع؟
8. كيف يمكن مقارنة التصنيع باستخدام الحاسب الآلي مع الطرق الأخرى؟
9. كيف يمكنك تقييم جودة التصنيع؟
10. الأسئلة المتداولة
11. كيف يمكنك أن تبدأ مشروعك السكني المخصص؟

1. ما هو غلاف الألمنيوم المشكل باستخدام الحاسب الآلي مع الأخاديد والقواطع؟

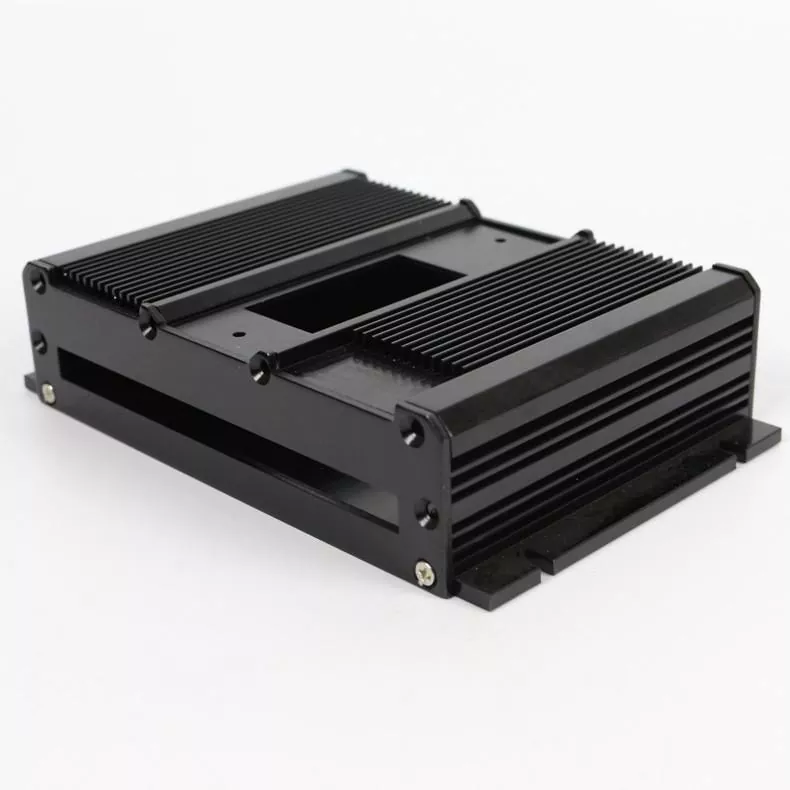

إن غلاف الألمنيوم المُشكَّل باستخدام الحاسب الآلي والمزود بالأخاديد والقواطع هو أحد مكونات الألومنيوم المخصصة التي يتم تصنيعها من خلال الآلات التي يتم التحكم فيها بواسطة الكمبيوتر. استنادًا إلى نموذج CAD أو الرسم الهندسي، تقوم أدوات القطع بإزالة المواد من قطعة عمل الألومنيوم لإنشاء المظهر الخارجي المطلوب، والتجويفات الداخلية، والفتحات، وفتحات التثبيت، والميزات الوظيفية الأخرى.

على عكس العلبة المستطيلة البسيطة، يمكن لهذا المبيت أن يشتمل على العديد من الأشكال الهندسية في مكون واحد. قد يحدد الأخدود موقع جزء التزاوج، وقد توفر المنطقة الغائرة مساحة كافية للتجميع الداخلي، وقد يستوعب الفتح موصلًا أو كابلًا أو قفلًا أو واجهة أخرى.

تم تصميم منتج Boyuan Hardware وفقًا لرسومات العملاء والمتطلبات الهيكلية المحددة. تدعم عملية الطحن CNC ثلاثية المحاور مجموعة من الميزات عندما تكون هندستها واتجاه قطعة العمل وإمكانية الوصول إلى الأداة مناسبة للإعداد المحدد.

بالنسبة للمشترين، الاعتبار الأساسي هو ما إذا كانت كل ميزة آلية تخدم غرضًا ميكانيكيًا أو تجميعيًا محددًا. تعمل الهندسة الجيدة على تحسين التكامل دون إضافة تعقيدات تصنيعية غير ضرورية.

2. ما هي ميزات التصنيع الأكثر أهمية؟

تعتمد فعالية غلاف الألمنيوم المخصص على مدى دعم ميزاته الفردية لتصميم المنتج الكامل. يجب تعريف كل ميزة بأبعادها وموقعها وعلاقتها بالمكونات المجاورة.

الأخاديد والفتحات

يمكن أن تساعد الأخاديد والفتحات في تحديد موقع المكونات، أو توجيه أجزاء التزاوج، أو توفير الخلوص، أو استيعاب واجهات خاصة بالتصميم. وينبغي تحديد عرضها وعمقها وطولها وموضعها بوضوح لضمان الملاءمة المقصودة.

المناطق والجيوب راحة

تخلق فترات الاستراحة مساحة داخل السكن للمكونات الداخلية أو الميزات الهيكلية. يجب أن تأخذ أبعادها في الاعتبار أغلفة المكونات، وسمك الجدار، والوصول إلى الأدوات، والمواد المتبقية اللازمة للحفاظ على الصلابة.

الأسطح المتدرجة

يمكن أن تحدد ارتفاعات الأسطح المختلفة مستويات التركيب أو مراجع المحاذاة أو الخلوص بين الأجزاء المتجاورة. يجب أن يتم تحديد أبعاد هذه الأسطح من المسندات المرجعية المناسبة بحيث تظل علاقاتها متسقة أثناء التجميع.

الثقوب والقواطع المخصصة

قد تستوعب الثقوب والقواطع أدوات التثبيت والموصلات والكابلات والواجهات الأخرى. يجب أن يتطابق حجمها وموقعها وشكلها مع مكونات التزاوج ذات الصلة. تتطلب الثقوب الملولبة أيضًا مواصفات خيط محددة بوضوح وعمق تعشيق.

• حدد عرض الأخدود وعمقه وموضعه.
• تحديد أسطح التركيب الهامة ومرجع الإسناد.
• تحديد أقطار الثقب، والتباعد، وتفاصيل الخيط.
• تأكد من أن فترات الاستراحة الداخلية تترك مواد هيكلية كافية.
• تحديد الأسطح التجميلية والواجهات الوظيفية بشكل منفصل.

3. ما هي الفوائد الرئيسية؟

تتيح الآلات المخصصة باستخدام الحاسب الآلي للمصممين دمج تفاصيل وظيفية متعددة في الهيكل بدلاً من الاعتماد على ملف تعريف أساسي يتطلب تعديلًا ثانويًا واسع النطاق.

تكامل أكثر دقة للمكونات

عندما يتم تحديد الأبعاد الحرجة في الرسم الهندسي، يمكن وضع الميزات المجهزة آليًا لتناسب التجميع المقصود. وهذا يساعد على تقليل مشاكل التركيب التي يمكن تجنبها ويدعم التثبيت المتكرر.

مرونة أكبر في التصميم

يمكن تكييف الأخاديد والجيوب والأسطح المتدرجة والقواطع المخصصة مع تكوين منتج معين. تعتبر هذه المرونة مفيدة للمعدات المتخصصة والنماذج الأولية والمشاريع ذات المتطلبات الميكانيكية المتغيرة.

تصميم هيكلي خفيف الوزن

يوفر الألومنيوم مزيجًا مفيدًا من الكثافة المنخفضة نسبيًا وإمكانية التشغيل الآلي والأداء الهيكلي. قد تؤدي فترات الاستراحة المصممة بشكل صحيح إلى إزالة المواد غير الضرورية مع الحفاظ على القوة المطلوبة للتطبيق المقصود.

الاتساق الوظيفي والبصري

يمكن أن تنتج الآلات التي يتم التحكم فيها حوافًا محددة وتخطيطات موحدة للميزات وهندسة سطحية متسقة. التشطيب المناسب يمكن أن يدعم المظهر والمتطلبات البيئية للمنتج النهائي.

تعتمد هذه المزايا على السبيكة، وهندسة الأجزاء، والتفاوتات، وإعداد الآلات، وطريقة الفحص. ولذلك ينبغي تقييم الأداء مقابل التطبيق الفعلي بدلاً من افتراضه من عملية التصنيع وحدها.

4. كيف يجب عليك اختيار مادة الألومنيوم؟

يؤثر اختيار المواد على قابلية التصنيع، والخواص الميكانيكية، وسلوك التآكل، وتشطيب السطح، والتكلفة الإجمالية. تعتمد الدرجة المناسبة على ظروف تحميل المبيت وبيئة التشغيل والمتطلبات الوظيفية.

غالبًا ما يتم اعتبار السبائك الهندسية الشائعة مثل 6061 للعلب الآلية نظرًا لتوازنها بين قابلية التشغيل الآلي والخواص الميكانيكية. ومع ذلك، ينبغي تأكيد السبائك المحددة والمزاج مع الشركة المصنعة بدلاً من افتراضها لكل مشروع.

للحصول على معلومات أساسية إضافية، يمكن للمشترين مراجعة الموقع الإلكتروني لشركة Boyuan لتصنيع الألومنيوم وتفاصيل منتجات الإسكان المُشكَّلة باستخدام الحاسب الآلي.

5. كيف يتم تصنيع غلاف الألمنيوم المخصص؟

يبدأ سير عمل التصنيع الموثوق بمراجعة التصميم ويستمر خلال التصنيع والتشطيب والتحقق من الأبعاد. يعتمد التسلسل الدقيق على هندسة الجزء والمواصفات المتفق عليها.

1. مراجعة الرسم والنموذج:تقوم الشركة المصنعة بفحص نموذج CAD والأبعاد والتفاوتات والأسطح الحرجة والتجميع المقصود.
2. تأكيد المواد:يتم الاتفاق على سبائك الألومنيوم المطلوبة وحالة المواد قبل الإنتاج.
3. إعداد الشغل:يتم اختيار المخزون وتأمينه في أداة مناسبة لعمليات التصنيع المخططة.
4. الطحن باستخدام الحاسب الآلي:يتم تصنيع الأخاديد والتجويفات والمقاطع الجانبية والدرجات والقواطع التي يمكن الوصول إليها وفقًا للتصميم المعتمد.
5. عمليات إضافية:يتم إكمال الحفر أو التنصت أو إزالة الأزيز أو العمليات المحددة الأخرى عند الاقتضاء.
6. التشطيب السطحي:يتم تطبيق أي معالجة متفق عليها بعد النظر في تأثيرات الأبعاد والأسطح الوظيفية.
7. تقتيش:يتم فحص الأبعاد الحرجة ومواقع الميزات والخيوط وظروف السطح مقابل الرسم.

بالنسبة للتصنيع ثلاثي المحاور، يعد الوصول إلى الأداة وتوجيه قطعة العمل أمرًا مهمًا بشكل خاص. قد تتطلب بعض الميزات المعقدة إعادة تحديد موضع الجزء أو تغيير الإعداد. تساعد مراجعة هذه المتطلبات قبل الإنتاج في تحديد تعديلات التصميم المحتملة وتجنب خطوات التصنيع غير الضرورية.

6. ما هي تفاصيل التصميم التي يجب على المشترين تحديدها؟

يساعد الرسم الكامل الشركة المصنعة على فهم ما يجب إنتاجه والأبعاد الأكثر أهمية. يمكن أن تؤدي المتطلبات الغامضة إلى توضيحات إضافية، أو إعادة صياغة يمكن تجنبها، أو تأخيرات.

قبل طلب عرض الأسعار، قم بإعداد المعلومات التالية:

• نموذج CAD ثلاثي الأبعاد:قم بتوفير ملف مناسب، مثل STEP، عند توفره.
• الرسم الهندسي الأبعاد:قم بتضمين الأبعاد الكلية ومواقع الميزات والتفاوتات ومراجع مرجع الإسناد.
• مواصفات الأخدود والعطلة:تحديد العروض والأعماق والأطوال والوظائف المقصودة منها.
• تفاصيل الثقب والخيط:تحديد الأقطار ومعايير الخيوط والأعماق والمتطلبات الموضعية.
• متطلبات المواد:اذكر السبيكة المفضلة أو اطلب من الشركة المصنعة أن توصي بالخيار المناسب.
• المعالجة السطحية:حدد اللمسة النهائية والمظهر المطلوب وأي أسطح يجب أن تظل دون معالجة.
• كمية الطلب:تقديم النموذج الأولي والعينة وكميات الإنتاج المتوقعة عند الاقتضاء.
• توقعات التفتيش:تحديد الأبعاد المهمة للوظيفة وأي وثائق فحص مطلوبة.

ومن المهم أيضًا تجنب تطبيق التفاوتات الصارمة غير الضرورية على كل بُعد. يمكن أن يساعد تركيز المتطلبات الأكثر صرامة على الواجهات المهمة ووجوه التزاوج وميزات تحديد الموقع في تحقيق التوازن بين الأداء الوظيفي وتكلفة التصنيع.

7. أين يتم استخدام هذه المساكن بشكل شائع؟

يمكن أن يدعم غلاف الألمنيوم المُشكَّل بآلة CNC والمزود بالأخاديد والقواطع مجموعة متنوعة من التطبيقات حيث تكون الهندسة المخصصة وتكامل المكونات أمرًا مهمًا.

• المعدات الإلكترونية:العلب والمكونات الهيكلية ذات الفتحات أو نقاط التثبيت أو الخلوصات الداخلية المحددة.
• الآلات الصناعية:المكونات المخصصة التي تقوم بتوصيل التجميعات الميكانيكية أو تحديد موقعها أو دعمها.
• أنظمة التركيب:الأجزاء ذات الفتحات والأسطح المتدرجة وميزات تحديد المواقع.
• الأجهزة:تتطلب العلب واجهات مكونات محددة وفتحات موضوعة بعناية.
• المعدات المتخصصة:الأجزاء ذات الحجم المنخفض أو الأجزاء الخاصة بالتطبيقات التي لا تتناسب مع أبعاد العلبة القياسية.

تعتمد ملاءمة أي مسكن على التصميم الكامل، بما في ذلك الأحمال الهيكلية، والظروف الحرارية، ومتطلبات الختم، والتعرض البيئي. عندما تكون هناك حاجة إلى درع كهربائي، أو حماية الدخول، أو تبديد الحرارة، يجب تصميم هذه الوظائف والتحقق منها بشكل منفصل.

8. كيف يمكن مقارنة التصنيع باستخدام الحاسب الآلي مع الطرق الأخرى؟

تعد المعالجة باستخدام الحاسب الآلي مفيدة بشكل خاص عندما يتطلب أحد المكونات ميزات مخصصة أو التحكم في الأبعاد القائم على الرسم أو مرونة التصميم. قد تكون عمليات التصنيع الأخرى أكثر اقتصادا لظروف الإنتاج المختلفة.

تعتمد أفضل عملية على الحجم السنوي والهندسة والتفاوتات وميزانية الأدوات ومتطلبات التسليم. بالنسبة للعلب المخصصة ذات ميزات الآلة المتعددة، يمكن أن تساعد مراجعة الرسم في تحديد ما إذا كانت المعالجة باستخدام الحاسب الآلي أو مجموعة من العمليات أكثر ملاءمة.

9. كيف يمكنك تقييم جودة التصنيع؟

يجب أن يركز تقييم الجودة على ما إذا كان السكن النهائي يلبي متطلباته الموثقة. المظهر النظيف مفيد، لكنه لا يحل محل التحقق من الأبعاد أو الفحوصات الوظيفية.

عند تقييم المورد، ضع في اعتبارك نقاط التفتيش التالية:

• مطابقة الأبعاد:تحقق من أعماق الأخدود الحرجة وأحجام القطع ومواضع الثقب والأبعاد الإجمالية.
• توافق التجميع:تحقق من ملاءمة أجزاء التزاوج والموصلات والمثبتات وواجهات التثبيت حيثما أمكن ذلك.
• حالة السطح:فحص النتوءات والخدوش وعلامات الأدوات والعيوب الأخرى ذات الصلة بالمواصفات.
• جودة الموضوع:تأكد من حجم الخيط وعمقه وقابليته للاستخدام مقابل الرسم الهندسي.
• المواد والانتهاء:تأكد من توفير السبائك والمعالجة السطحية المتفق عليها.
• التوثيق:وافق مسبقًا على تقارير الأبعاد أو سجلات المواد أو وثائق التفتيش الأخرى المطلوبة للقبول.

بالنسبة للطلبات المتكررة، تساعد معايير القبول الواضحة ومراجعات الرسم الخاضعة للرقابة في الحفاظ على الاتساق بين دفعات الإنتاج. يجب أيضًا إبلاغ الموردين بأي تغييرات في الاستخدام المقصود للمنتج والتي قد تؤثر على متطلبات التصنيع أو الفحص.

10. الأسئلة المتداولة

1. هل يمكن لشركة Boyuan تصنيع مبيت ألومنيوم مُشكَّل باستخدام الحاسب الآلي مزود بأخاديد وفتحات وفقًا لرسم مخصص؟

نعم. تقبل Boyuan Hardware متطلبات الإسكان المخصصة بناءً على رسومات العملاء والاحتياجات الهيكلية المحددة. تعتمد جدوى التصنيع على هندسة الجزء والميزات المطلوبة وإعدادات المعالجة المتوفرة.

2. هل يمكن إنتاج الأخاديد والمناطق الغائرة باستخدام الطحن CNC ثلاثي المحاور؟

نعم، بشرط أن تكون الميزات متاحة لأدوات القطع ومناسبة للإعداد المحدد. قد تتطلب الميزات التي يصعب الوصول إليها إعادة تحديد موضعها أو إعدادات إضافية أو تعديلات على التصميم.

3. ما هي المعلومات التي يجب أن أقدمها لعرض الأسعار؟

توفير رسم بأبعاد أو نموذج CAD ثلاثي الأبعاد، ومتطلبات المواد، والتفاوتات الحرجة، وتشطيب السطح، وكمية الطلب، وأي متطلبات فحص خاصة. تساعد هذه التفاصيل الشركة المصنعة على تقييم الجدوى وإعداد عرض أسعار أكثر صلة.

4. هل يمكن أن يشتمل السكن على ثقوب وفتحات وأسطح متدرجة في مكون واحد؟

غالبًا ما يمكن دمج هذه الميزات في تصميم واحد. ويعتمد توافقها على إمكانية الوصول إلى الأداة، وسمك الجدار، وموضع قطعة العمل، وتسلسل المعالجة الإجمالي.

5. كيف يمكنني تقليل تكلفة غلاف الألمنيوم المخصص؟

استخدم أبعاد الميزة العملية، وتجنب الجيوب العميقة أو الضيقة غير الضرورية، وقم بتوحيد مواصفات الثقب والخيط حيثما أمكن ذلك، وقم بتطبيق التفاوتات الصارمة فقط عندما تتطلب الوظيفة ذلك. يمكن لمراجعة الرسم المبكرة تحديد الفرص المتاحة لتبسيط عملية التصنيع.

6. هل سبيكة ألومنيوم معينة مناسبة لكل تطبيقات الإسكان؟

لا. يعتمد اختيار السبائك على القوة وقابلية التشغيل الآلي والتعرض للتآكل وظروف التشغيل ومتطلبات التشطيب. تأكد من درجة المادة مع الشركة المصنعة قبل الإنتاج.

7. كيف يمكنني التأكد من أن الجزء النهائي يلبي متطلباتي؟

تحديد معايير القبول القابلة للقياس في الرسم الهندسي والاتفاق على طرق الفحص قبل الإنتاج. يجب أن تحظى الأبعاد المهمة ومواقع الميزات والخيوط وواجهات التزاوج باهتمام خاص.

11. كيف يمكنك البدء بمشروع الإسكان المخصص لك؟

يجمع غلاف الألمنيوم المصنوع بآلة CNC ذو التصميم الجيد مع الأخاديد والقواطع بين الهندسة الوظيفية وقابلية التصنيع العملية. من خلال تحديد الغرض من كل أخدود، وتجويف، وثقب، وفتحة، يمكن للمشترين تحسين توافق التجميع، وتوضيح توقعات الجودة، واتخاذ قرارات أكثر استنارة بشأن تكلفة الإنتاج.

توفر شركة Boyuan Hardware حلولاً مخصصة لإطارات الألومنيوم المُشكَّلة باستخدام الحاسب الآلي استنادًا إلى رسومات العملاء والمتطلبات الهيكلية. سواء كنت تقوم بتطوير مكون إلكتروني جديد، أو تحسين تجميع صناعي، أو الحصول على جزء تركيب متخصص، فإن التواصل المبكر يمكن أن يساعد في إنشاء نهج التصنيع الصحيح. قم بمراجعة مواصفات المنتج وتفاصيل التخصيص، وإعداد رسوماتك، واتصل بنالمناقشة متطلبات مشروعك وطلب عرض الأسعار.
