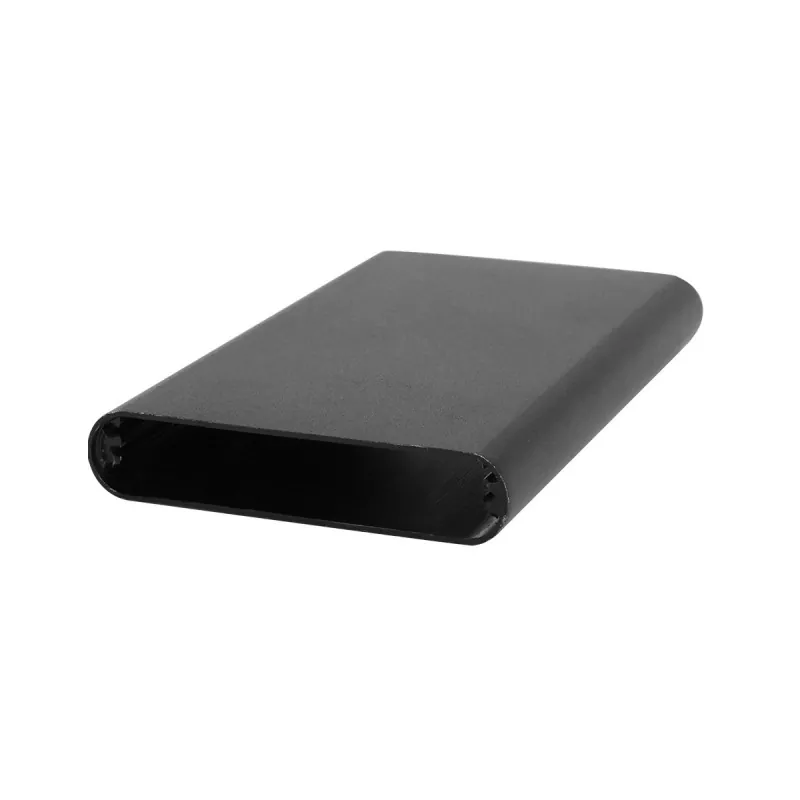

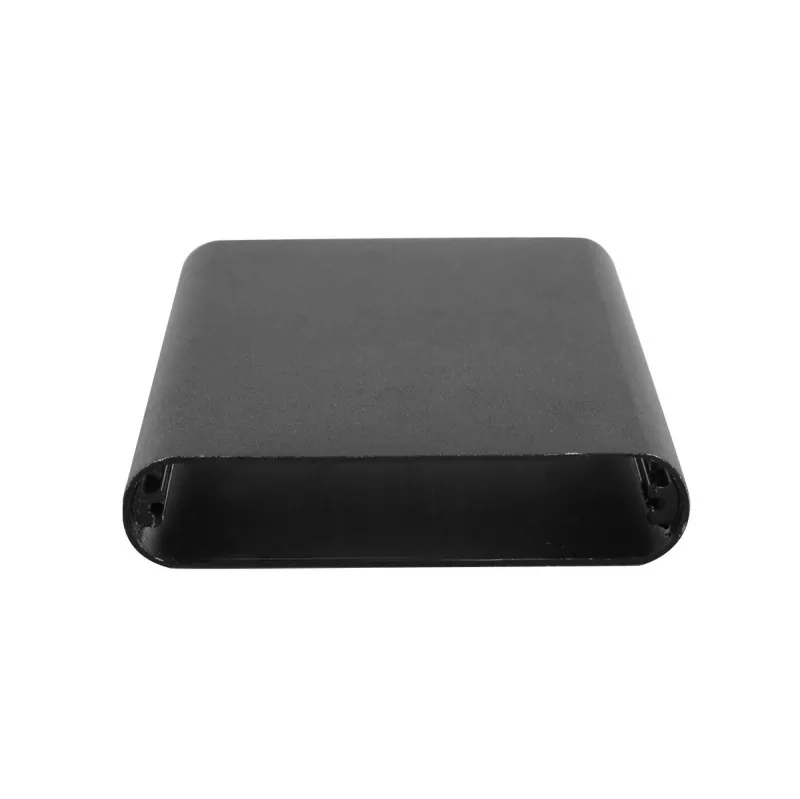

غلاف ألومنيوم نحيف مقاس 61 × 13 مم

تم تشكيل غلاف الألومنيوم النحيف مقاس 61 × 13 مم عن طريق قذف مقطع الألومنيوم، مع حجم مقطع عرضي ثابت للجسم الرئيسي. يمكن قطعها وفقًا للطول الفعلي للمعدات، ويتم إكمال التجميع النهائي من خلال الألواح الطرفية، والتصنيع باستخدام الحاسب الآلي، وعمليات الدعم الأخرى. يمكن تصميم العلبة الإلكترونية لبثق الألومنيوم بفتحات التركيب المقابلة أو هياكل الدعم وفقًا للهيكل الداخلي، لتثبيت مركبات ثنائي الفينيل متعدد الكلور والمكونات الإلكترونية الأخرى. تم تصميم الجزء الداخلي من الهيكل بفتحات بطاقات قياسية للوحة الدائرة، ويمكن إدخال PCB وتثبيته مباشرة بدون براغي إضافية.

بالمقارنة مع الصناديق البلاستيكية، تتمتع العبوات المصنوعة من سبائك الألومنيوم بقوة هيكلية أفضل وملمس معدني، ويمكنها تحقيق هياكل مخصصة مثل الواجهات، وفتحات التركيب، والثقوب الملولبة، والفتحات من خلال التصنيع باستخدام الحاسب الآلي.

يوفر العرض 61 مم مساحة واسعة لتخطيط ثنائي الفينيل متعدد الكلور، ويستوعب لوحات دوائر أكبر وواجهات متعددة القنوات جنبًا إلى جنب؛ يمنح الارتفاع الرفيع جدًا الذي يبلغ 13 مم الجهاز مظهرًا يشبه البطاقة تقريبًا، مما يجعله واحدًا من أنحف مواصفات حاوية الألومنيوم في الصناعة. هذه المواصفات مناسبة بشكل خاص لوحدات الإضاءة LED، ومحولات الطاقة فائقة النحافة، وأجهزة فك التشفير، وأجهزة التوجيه، ووحدات الاتصالات، ومعدات ملحقات الطائرات بدون طيار، والأدوات المحمولة، وغيرها من الأجهزة الإلكترونية فائقة الرقة ذات متطلبات السُمك القصوى.

المزايا الأساسية

01 | تصميم عريض للغاية ورفيع للغاية مقاس 61 × 13 ملم

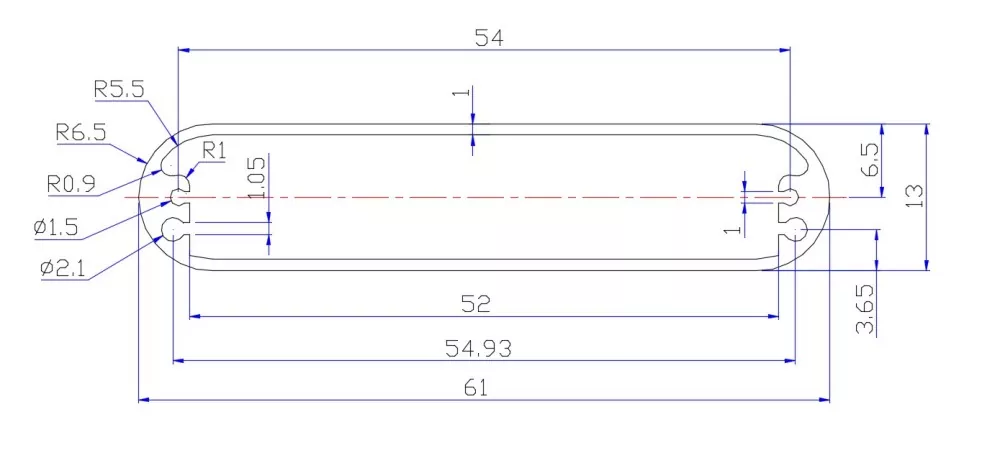

يوفر حجم المقطع العرضي الذي يبلغ عرضه 61 مم × ارتفاعه 13 مم حلاً تغليفًا رفيعًا للغاية للأجهزة الإلكترونية فائقة الرقة.

عرض 61 مم أوسع من المواصفات الشائعة 52-58 مم، ويستوعب تخطيطات PCB أكبر ويدعم المزيد من وحدات الوظائف جنبًا إلى جنب وتصميم الواجهة؛ يعد الارتفاع الرفيع للغاية الذي يبلغ 13 مم واحدًا من أنحف المواصفات المتاحة حاليًا في صناعة أغلفة الألومنيوم، مما يمنح الأجهزة مظهرًا رفيعًا للغاية يشبه البطاقة ويعزز بشكل كبير إدراك جودة المنتج والجاذبية التكنولوجية.

02 | الأمثل لوحدات الإضاءة LED

61 × 13 مم هي مواصفات الحجم الكلاسيكي لوحدات الإضاءة LED. الحجم القياسي للعديد من وحدات حبة LED في السوق (مثل وحدات SMD ذات 3 حبات 2835) هو بالضبط 61 × 13 مم، وذلك باستخدام ركيزة من الألومنيوم مع غلاف من سبائك الألومنيوم لتحقيق تبديد الحرارة بكفاءة. يسمح الارتفاع الرفيع للغاية الذي يبلغ 13 مم بدمج وحدة LED بسهولة في فتحات الإضاءة أو شرائط الإضاءة أو معدات الإضاءة، دون شغل مساحة إضافية.

03 | هيكل بثق الألمنيوم

يتكون جسم العلبة من قذف سبائك الألومنيوم. حجم المقطع العرضي لحاوية بثق الألومنيوم ثابت، بينما يمكن قطع الطول وفقًا لمتطلبات المنتج الفعلية. لذلك، يمكن أن تتكيف نفس حاوية المواصفات مع مركبات ثنائي الفينيل متعدد الكلور والوحدات الإلكترونية ذات الأطوال المختلفة. هذا الهيكل مناسب بشكل خاص للمنتجات الإلكترونية التي تتطلب تطوير السلسلة.

04 | مناسبة لتركيب ثنائي الفينيل متعدد الكلور

يمكن تصميم العلبة الإلكترونية لبثق الألومنيوم بفتحات التركيب المقابلة أو هياكل الدعم وفقًا للهيكل الداخلي، لتثبيت مركبات ثنائي الفينيل متعدد الكلور والمكونات الإلكترونية الأخرى. تم تجهيز الجزء الداخلي بشكل قياسي بفتحات بطاقة لوحة الدائرة، ويمكن إدخال PCB وتثبيته مباشرة بدون براغي إضافية.

05 | دعم التصنيع باستخدام الحاسب الآلي المخصص

الملف الشخصي القياسي هو مجرد نقطة البداية. يمكن لشركة Boyuan Hardware إجراء عمليات التصنيع باستخدام الحاسب الآلي على حاوية الألومنيوم مقاس 61 × 13 مم وفقًا لرسومات العملاء، بما في ذلك:

• فتحات الواجهة (واجهات USB، وType-C، وDC، والكتل الطرفية، وما إلى ذلك)
• فتحات ضوء المؤشر
• فتحات الأزرار
• تصاعد الثقوب وتحديد المواقع الثقوب
• الثقوب الملولبة والثقوب المضادة
• هياكل تبديد الحرارة
• الأخاديد والخطوات
• الشطب
• الهياكل المخصصة الأخرى

06 | الطول قابل للتخصيص حسب المنتج

61×13 مم هي مواصفات المقطع العرضي للعلبة، ويمكن قطع طول المنتج وفقًا لأبعاد المعدات الفعلية. يتم تأكيد الطول الميكانيكي المحدد وفقًا للمواد والمعالجة السطحية ومتطلبات المنتج.

07 | أداء فعال لتبديد الحرارة

تتميز سبائك الألومنيوم بموصلية حرارية تصل إلى حوالي 200 وات/(م·ك)، أي عشرات المرات مقارنة بالبلاستيك، ويمكنها توصيل الحرارة بسرعة خارج الجهاز. بالنسبة للأجهزة الرفيعة جدًا التي تتميز بتوليد حرارة كبيرة مثل وحدات الإضاءة LED ومحولات الطاقة، فإن غلاف الألومنيوم نفسه عبارة عن مشتت حراري فعال، مما يطيل عمر المكونات الإلكترونية بشكل فعال.

08 | خفيف الوزن ومتين، مناسب للأجهزة الخارجية والمحمولة

مصنوع من الألومنيوم بدرجة الطيران 6063، فهو يجمع بين خصائص الوزن الخفيف (كثافة ثلث الفولاذ فقط) والقوة العالية (قوة الشد حتى 180-260 ميجا باسكال)، ومقاومة ممتازة للصدمات ومقاومة التشوه. السطح مؤكسد/سفع رملي، مما يوفر مقاومة للتآكل ومقاومة للخدش، وقادر على التكيف مع البيئات الرطبة والمتربة وغيرها من البيئات المعقدة. هذه الخاصية تجعل الهيكل المصنوع من الألومنيوم مقاس 61 × 13 مم مناسبًا بشكل خاص للطائرات بدون طيار، والأدوات المحمولة، وغيرها من الأجهزة المحمولة الخارجية ذات المتطلبات المزدوجة "خفيفة الوزن + متينة".

09 | يجمع الهيكل المعدني بين الهيكل والمظهر

سبائك الألومنيوم خفيفة الوزن ولها أداء هيكلي جيد، مع الحفاظ على نسيج المعدن الطبيعي. من خلال المعالجات السطحية مثل الفرشاة، والسفع الرملي، والأكسدة، يمكن الحصول على تأثيرات مظهر مختلفة، مما يمنح الأجهزة الرفيعة جدًا ملمسًا أكثر دقة للمنتج.

المواصفات الفنية

ملحوظة: يجب أن تخضع درجات المواد المحددة وسمك الجدار ونطاقات الطول وتفاوتات الأبعاد وألوان معالجة السطح لرسومات المنتج الفعلية ومتطلبات الطلب.

ما هي المنتجات المناسبة لحاوية الألومنيوم هذه؟

ينتمي 61 × 13 مم إلى فئة حاويات الألومنيوم فائقة الاتساع والرفيعة للغاية - ويستوعب العرض 61 مم مركبات ثنائي الفينيل متعدد الكلور الأكبر حجمًا والمزيد من وحدات الوظائف جنبًا إلى جنب؛ يحقق الارتفاع 13 مم مظهرًا رفيعًا للغاية يشبه البطاقة. يعد الارتفاع الرفيع جدًا الذي يبلغ 13 مم هو الميزة الأساسية لهذه المواصفات، مما يجعلها واحدة من أنحف حاويات الألومنيوم في الصناعة.

1. وحدات الإضاءة LED

61×13 مم هي مواصفات حجم كلاسيكية جدًا في مجال وحدة الإضاءة LED:

• وحدات حبة LED (مثل وحدات SMD 2835 ذات 3 حبات)
• وحدات تحكم قطاع LED
• وحدات الطاقة سائق LED
• وحدات التحكم في الإضاءة الذكية
• حاويات شريط الإضاءة التجارية
• حاويات قنوات الألمنيوم للإضاءة الزخرفية

لماذا يعتبر مقاس 61×13 مم مناسبًا لوحدات الإضاءة LED؟ الحجم القياسي للعديد من وحدات حبة LED في السوق هو بالضبط 61 × 13 مم. تستخدم وحدات LED ركيزة من الألومنيوم مع غلاف من سبائك الألومنيوم، وذلك باستخدام الموصلية الحرارية العالية لسبائك الألومنيوم لتوصيل الحرارة الناتجة عن رقائق LED بسرعة. يسمح الارتفاع الرفيع للغاية البالغ 13 مم بدمج الوحدة بسهولة في فتحات الإضاءة أو شرائط الإضاءة أو معدات الإضاءة المختلفة، دون شغل مساحة إضافية، ومناسبة بشكل خاص للإضاءة التجارية والإضاءة المنزلية وسيناريوهات الإضاءة الزخرفية مع متطلبات سمك التثبيت الصارمة.

2. محولات الطاقة فائقة النحافة

• حاويات محول الطاقة رفيعة للغاية
• تبديل وحدات إمدادات الطاقة
• إمدادات الطاقة للسائق LED
• مرفقات وحدة الشحن السريع
• وحدات تحويل DC-DC

لماذا يعتبر 61 × 13 مم مناسبًا لمصادر الطاقة فائقة النحافة؟ يمكن أن يستوعب العرض 61 مم مركبات PCB العريضة وتخطيطات المكونات المختلفة، كما أن الارتفاع الرفيع للغاية 13 مم يمنح محول الطاقة مظهرًا نحيفًا للغاية يشبه البطاقة، مما يحسن قابلية النقل والجماليات. يساعد الغلاف المصنوع من سبائك الألومنيوم على تشغيل الأجهزة على تبديد الحرارة، مما يطيل عمر خدمة مصدر الطاقة.

3. وحدات الاتصالات ومعدات الشبكات

• مرفقات جهاز التوجيه
• وحدات الاتصالات
• منصات لاسلكية
• وحدات تحويل الإشارة
• وحدات نقل البيانات

لماذا يعتبر 61×13 ملم مناسبًا لوحدات الاتصالات؟ تحتاج وحدات الاتصال إلى تخطيط PCB أوسع لاستيعاب دوائر التردد اللاسلكي والواجهات المتعددة. يوفر العرض 61 مم مساحة تركيب واسعة، والارتفاع الرفيع للغاية 13 مم مناسب للاختباء داخل المعدات أو التثبيت على الحائط. توفر مادة سبائك الألومنيوم أداء حماية كهرومغناطيسيًا جيدًا، وتمنع بشكل فعال التداخل الكهرومغناطيسي.

4. أجهزة فك التشفير ومعدات الصوت والفيديو

• فك حاويات الألومنيوم
• وحدات فك تشفير الصوت
• محولات إشارة الفيديو
• مرفقات الجلاد HDMI
• وحدات دائرة مكبر للصوت

لماذا يعتبر 61×13 ملم مناسبًا لأجهزة فك التشفير؟ تحتاج أجهزة فك التشفير إلى تخطيط PCB أوسع لاستيعاب شرائح فك التشفير والواجهات المتعددة، ويتوافق العرض البالغ 61 مم مع هذا المطلب تمامًا. يسمح التصميم الرفيع للغاية مقاس 13 مم بدمج جهاز فك التشفير بسهولة في أنظمة الصوت والفيديو المختلفة، كما يساعد الغلاف المصنوع من سبائك الألومنيوم على تبديد الحرارة لشريحة فك التشفير، مما يضمن تشغيلًا مستقرًا على المدى الطويل.

5. الطائرات بدون طيار والأجهزة المحمولة

• معدات ملحقات الطائرة بدون طيار
• مرفقات الأجهزة المحمولة
• معدات الاختبار المحمولة
• محطات المراقبة الخارجية

لماذا يعتبر 61 × 13 ملم مناسبًا للطائرات بدون طيار والأدوات المحمولة؟ الطائرات بدون طيار والأدوات المحمولة لديها متطلبات صارمة من حيث الوزن والقوة. كثافة سبائك الألومنيوم هي ثلث كثافة الفولاذ فقط، في حين أن قوة الشد يمكن أن تصل إلى 180-260MPa. تتوافق الخصائص "خفيفة الوزن + القوية" تمامًا مع احتياجات التعبئة والتغليف لهذه الأجهزة المحمولة. يقلل السُمك الرفيع للغاية الذي يبلغ 13 مم من مقاومة الرياح وحجم الجهاز، وهو مناسب للسيناريوهات الجوية والمحمولة باليد.

6. هيكل التحكم الصناعي والمعدات الصناعية

• وحدات دعم هيكل التحكم الصناعي
• وحدات التحكم الصناعية
• وحدات الاستشعار
• محطات الحصول على البيانات

لماذا يعتبر 61×13 مم مناسبًا لوحدات التحكم الصناعية؟ تحتاج معدات التحكم الصناعية إلى دمج وحدات وظيفية متعددة في مساحة محدودة. يوفر العرض 61 مم مساحة واسعة لتخطيط PCB، والسمك الرفيع للغاية 13 مم مناسب للتركيب في المساحات الضيقة داخل خزائن التحكم.

7. صناديق التدريع وتطبيقات مكافحة التدخل

يمكن أن يكون غلاف الألمنيوم مقاس 61 × 13 مم بمثابة حل جيد للحماية الكهرومغناطيسية:

• صناديق التدريع الإلكترونية
• مرفقات جهاز مكافحة التدخل
• التدريع وحدة عالية التردد
• صناديق حماية الدوائر الدقيقة

تتمتع مادة سبائك الألومنيوم نفسها بأداء حماية كهرومغناطيسي جيد، والتصميم الرفيع للغاية مقاس 13 مم مناسب لسيناريوهات الحماية ذات متطلبات السُمك الصارمة.

معلمات قابلة للتخصيص

المعالجة السطحية

أنودة

الأنودة هي إحدى طرق المعالجة السطحية الشائعة الاستخدام لحاويات الألومنيوم. يمكنه تغيير المظهر والخصائص السطحية لسطح الألومنيوم وتحقيق تأثيرات لونية مختلفة.

السفع الرملي

يمكن أن يشكل السفع الرملي نسيجًا غير لامع موحدًا على سطح الألومنيوم، وهو مناسب للمعدات الإلكترونية الصناعية ومرفقات الأدوات.

تنظيف الأسنان بالفرشاة

يمكن أن يشكل الفرشاة أنسجة معدنية عادية، مما يسمح للمنتج بالحفاظ على بنية معدنية واضحة من سبائك الألومنيوم.

النقش بالليزر

يمكن تشكيل ما يلي على سطح حاوية الألومنيوم مقاس 61 × 13 مم:

• الشعار
• نموذج المنتج
• تحديد الواجهة
• رقم المنتج
• النص والأنماط

الطباعة بالشاشة الحريرية

مناسبة لمعالجة الشعارات والنصوص وتحديد الوظائف متعددة الألوان.

دعم التخصيص

نحن لا ننتج فقط غلاف ألومنيوم نحيف مقاس 61×13 مم، ولكن يمكننا أيضًا تخصيصه وفقًا لهياكل منتجات العملاء.

يحتاج العملاء فقط إلى توفير:

رسومات ثنائية الأبعاد / نماذج ثلاثية الأبعاد / عينات مادية / أبعاد المنتج

يمكننا بعد ذلك إجراء تقييم التصنيع وفقًا لمتطلبات المنتج الفعلية.

بالنسبة للمنتجات التي لا يمكن تلبيتها بشكل مباشر من خلال ملف التعريف القياسي، يمكن تحقيق التخصيص من خلال التصنيع اللاحق باستخدام الحاسب الآلي.

على سبيل المثال:

فتحات الواجهة + فتحات ضوء المؤشر + فتحات الأزرار + فتحات تبديد الحرارة + فتحات التركيب + الأخاديد + الخطوات + الشعار

كل ذلك يمكن تشكيله وفقا لرسومات العملاء.

عرض ورشة العمل

التعليمات

1. ما هي المنتجات المناسبة لحاوية الألمنيوم هذه؟

ينتمي 61 × 13 ملم إلى فئة حاويات الألمنيوم فائقة الاتساع والرفيعة للغاية. تشمل التطبيقات الأساسية وحدات إضاءة LED، ومحولات الطاقة الرفيعة للغاية، وأجهزة فك التشفير، وأجهزة التوجيه، ووحدات الاتصالات، ومعدات ملحقات الطائرات بدون طيار، والأدوات المحمولة، ووحدات التحكم الصناعية، وما إلى ذلك. يوفر العرض 61 مم مساحة واسعة لتخطيط ثنائي الفينيل متعدد الكلور، والارتفاع الرفيع للغاية 13 مم مناسب للأجهزة الرفيعة للغاية ذات متطلبات السُمك القصوى.

2. هل يبلغ طول العلبة 61 × 13 ملم؟

الرقم 61×13mm يشير إلى حجم المقطع العرضي للعلبة (العرض × الارتفاع). يمكن قطع طول المنتج وفقًا للمعدات الفعلية وطول ثنائي الفينيل متعدد الكلور.

3. هل يمكن تخصيص طول علبة الألمنيوم؟

نعم. يمكن قطع طول غلاف الألمنيوم وفقًا لمتطلبات المنتج. يجب تأكيد الطول المحدد مع المواد والمعالجة السطحية وهيكل المنتج.

4. هل هي مناسبة لوحدات الإضاءة LED؟

مناسب جدًا. الحجم القياسي للعديد من وحدات حبة LED في السوق هو بالضبط 61 × 13 مم. يوفر غلاف سبائك الألومنيوم أداءً ممتازًا في تبديد الحرارة، كما أن الارتفاع الرفيع للغاية بمقدار 13 مم مناسب للتضمين في فتحات الإضاءة ومعدات الإضاءة.

5. هل يمكن لارتفاع 13 مم أن يستوعب ثنائي الفينيل متعدد الكلور؟

نعم. تم تصميم الارتفاع 13 مم بدقة لاستيعاب مركبات ثنائي الفينيل متعدد الكلور القياسية بسمك 1.6 مم والمكونات المثبتة على السطح. هناك حاجة إلى تأكيد محدد وفقًا لسمك ثنائي الفينيل متعدد الكلور وارتفاع المكون.

6. هل هي مناسبة للمعدات الخارجية؟

نعم. مصنوع من ألومنيوم بدرجة 6063 للطيران، وهو خفيف الوزن ومتين. السطح مؤكسد لمقاومة التآكل ومقاومة الخدش، وقادر على التكيف مع البيئات الرطبة والمتربة وغيرها من البيئات المعقدة، مما يلبي المتطلبات المزدوجة "خفيف الوزن + قوي" للطائرات بدون طيار والأدوات المحمولة.

7. هل يمكن عمل ثقوب لتبديد الحرارة على غلاف الألمنيوم؟

نعم. يمكن لشركة Boyuan Hardware أن تقوم بتصنيع فتحات تبديد الحرارة، وفتحات التهوية، وهياكل تبديد الحرارة الأخرى وفقًا لرسومات العملاء لمساعدة المعدات على تبديد الحرارة.

8. ماذا لو لم يكن مقاس 61×13 مم مناسبًا لثنائي الفينيل متعدد الكلور الخاص بي؟

يمكنك أن ترسل لنا أبعاد PCB أو هيكل المنتج أو النموذج ثلاثي الأبعاد. يمكن لـ Boyuan Hardware أن تساعد في تأكيد ما إذا كانت مواصفات 61×13mm مناسبة وفقًا للأبعاد الفعلية، ويمكنها أيضًا اختيار مواصفات أخرى لمقاطع الألمنيوم أو إجراء عمليات تصنيع مخصصة.
