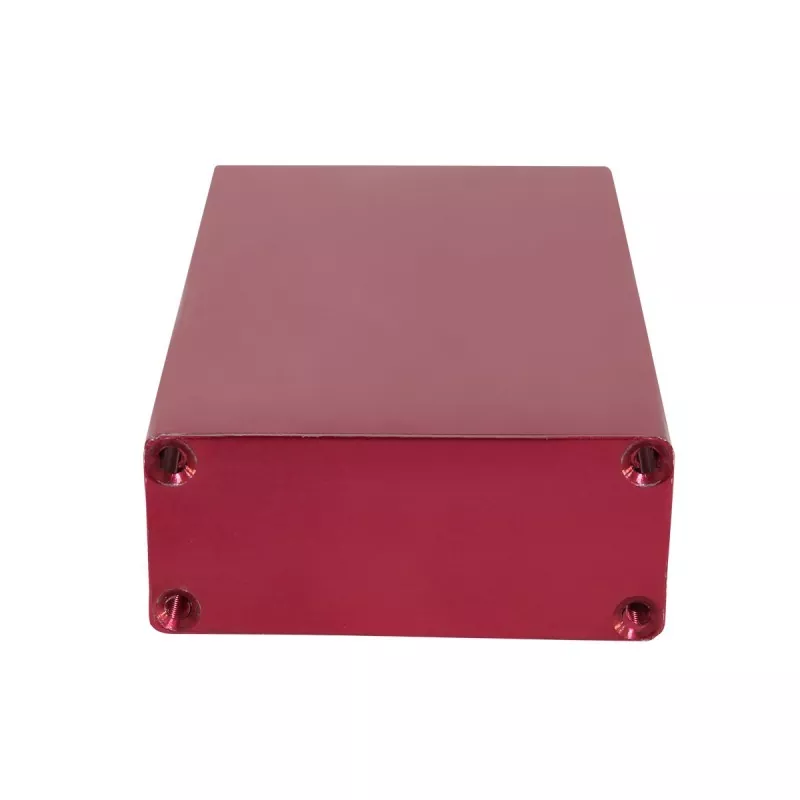

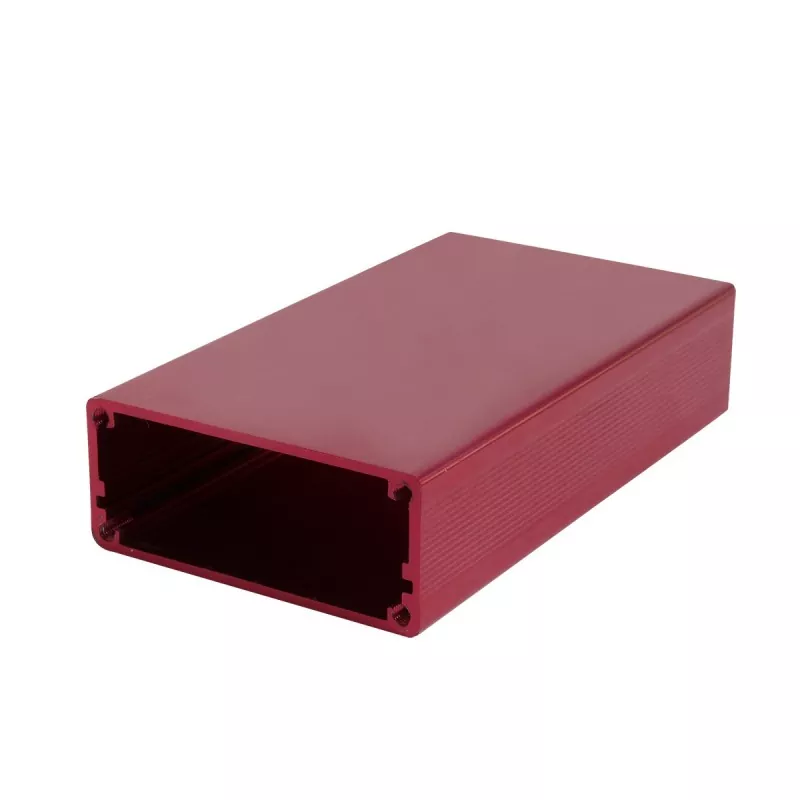

حاوية أدوات من الألومنيوم مقاس 57 × 24 مم لمعدات القياس

يتم قطع حاوية الأدوات المصنوعة من الألومنيوم مقاس 57 × 24 مم لجسم معدات القياس إلى الطول المطلوب ويتم استكمالها بألواح نهائية وتصنيع CNC والعمليات ذات الصلة. تسمح فتحات البطاقات الداخلية للوحة PCB بالانزلاق والتثبيت بدون براغي إضافية، مما يوفر سرعة تجميع لا يمكن أن تتطابق مع أنواع العبوات الأخرى.

بالمقارنة مع العلب البلاستيكية، يوفر الجسم المصنوع من الألومنيوم قوة هيكلية أفضل ولمسة نهائية معدنية، ويدعم الواجهات المُشكَّلة باستخدام الحاسب الآلي، وفتحات التركيب، والثقوب الملولبة، وفتحات هوائي SMA، وفتحات تبديد الحرارة. توفر شركة Boyuan Hardware، التي تتمتع بخبرة تزيد عن 20 عامًا ومصنع تبلغ مساحته 10,000 متر مربع تقريبًا، أعمال القطع والتصنيع باستخدام الحاسب الآلي والحفر والتنصت ومعالجة الأسطح والنقش بالليزر والشاشة الحريرية والفحص والتجميع.

ميزات المنتج

01 | تصميم عريض ورفيع مقاس 57 × 24 ملم

يوفر حجم المقطع العرضي الذي يبلغ عرضه 57 مم × ارتفاع 24 مم مساحة تعبئة واسعة للمعدات الإلكترونية.

عرض 57 مم أوسع من المواصفات الشائعة 52-55 مم، ويستوعب تخطيطات PCB أكبر ويدعم المزيد من وحدات الوظائف جنبًا إلى جنب وتصميم الواجهة، مما يلبي متطلبات تخطيط الإدخال/الإخراج متعدد القنوات؛ يحافظ الارتفاع 24 مم على مظهر الجهاز النحيف مع توفير مساحة تركيب واسعة للمكونات، واستيعاب المحولات الصغيرة، والمكثفات الإلكتروليتية (ارتفاع 18-22 مم عادةً)، والمرحلات، والمكونات متوسطة الارتفاع، مما يدعم احتياجات التكامل لأنظمة الدوائر المعقدة نسبيًا.

02 | هيكل بثق الألمنيوم

يتكون جسم العلبة من قذف سبائك الألومنيوم. حجم المقطع العرضي لحاوية بثق الألومنيوم ثابت، بينما يمكن قطع الطول وفقًا لمتطلبات المنتج الفعلية. لذلك، يمكن أن تتكيف نفس حاوية المواصفات مع مركبات ثنائي الفينيل متعدد الكلور والوحدات الإلكترونية ذات الأطوال المختلفة. هذا الهيكل مناسب بشكل خاص للمنتجات الإلكترونية التي تتطلب تطوير السلسلة.

03 | مناسبة لتركيب ثنائي الفينيل متعدد الكلور

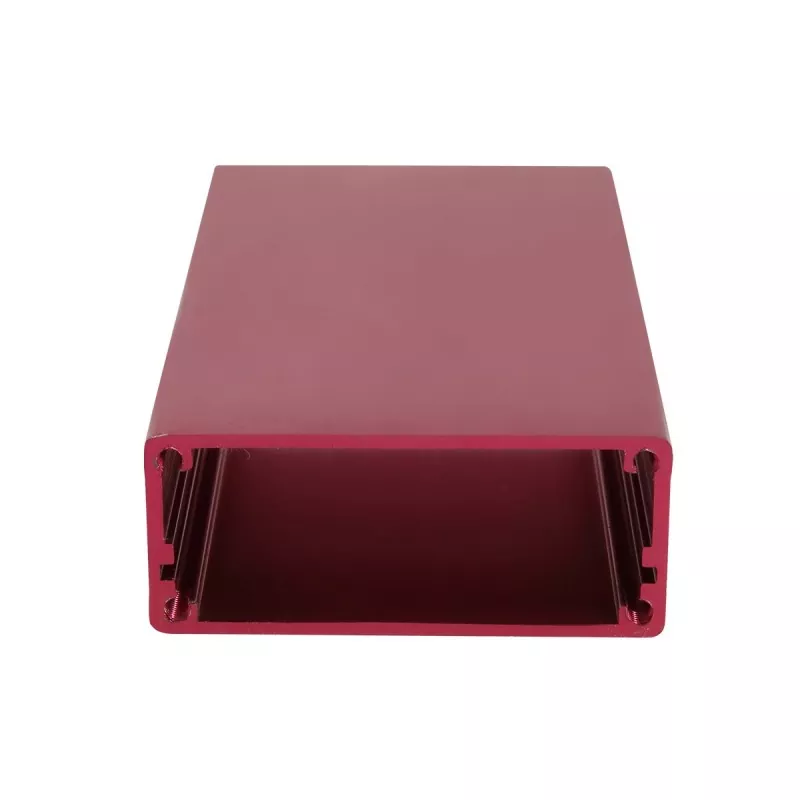

يمكن تصميم العلبة الإلكترونية لبثق الألومنيوم بفتحات التركيب المقابلة أو هياكل الدعم وفقًا للهيكل الداخلي، لتثبيت مركبات ثنائي الفينيل متعدد الكلور والمكونات الإلكترونية الأخرى. تم تجهيز الجزء الداخلي بشكل قياسي بفتحات بطاقة لوحة الدائرة، ويمكن إدخال PCB وتثبيته مباشرة بدون براغي إضافية.

04 | دعم التصنيع باستخدام الحاسب الآلي المخصص

الملف الشخصي القياسي هو مجرد نقطة البداية. يمكن لشركة Boyuan Hardware إجراء عمليات التصنيع باستخدام الحاسب الآلي على حاوية الألومنيوم مقاس 57 × 24 مم وفقًا لرسومات العملاء، بما في ذلك:

• فتحات الواجهة (USB، RJ45، مقابس الطيران، واجهات BNC، واجهات الطاقة، واجهات هوائي SMA، إلخ.)
• فتحات المسمار وفتحات تحديد المواقع
• الثقوب الملولبة والثقوب المضادة
• فتحات تبديد الحرارة وفتحات التهوية
• فتحات نافذة الشاشة
• فتحات الأزرار وفتحات التبديل
• فتحات التركيب وفتحات التثبيت على الحائط
• الأخاديد والخطوات
• الشطب
• الهياكل المخصصة الأخرى

05 | الطول قابل للتخصيص حسب المنتج

57×24 مم هي مواصفات المقطع العرضي للعلبة، ويمكن قطع طول المنتج وفقًا لأبعاد المعدات الفعلية. يتم تأكيد الطول الميكانيكي المحدد وفقًا للمواد والمعالجة السطحية ومتطلبات المنتج.

06 | أداء فعال لتبديد الحرارة

سبائك الألومنيوم لديها الموصلية الحرارية ممتازة. بالإضافة إلى تصميم الجسم العريض مقاس 57 مم، فإنه يمكن أن يساعد بشكل فعال المكونات الداخلية على تبديد الحرارة وإطالة عمر خدمة المعدات.

07 | يجمع الهيكل المعدني بين الهيكل والمظهر

سبائك الألومنيوم خفيفة الوزن ولها أداء هيكلي جيد، مع الحفاظ على نسيج المعدن الطبيعي. من خلال المعالجات السطحية مثل الفرشاة، والسفع الرملي، والأكسدة، يمكن الحصول على تأثيرات مظهر مختلفة، مما يمنح المعدات الإلكترونية مظهرًا أكثر احترافًا للمنتج.

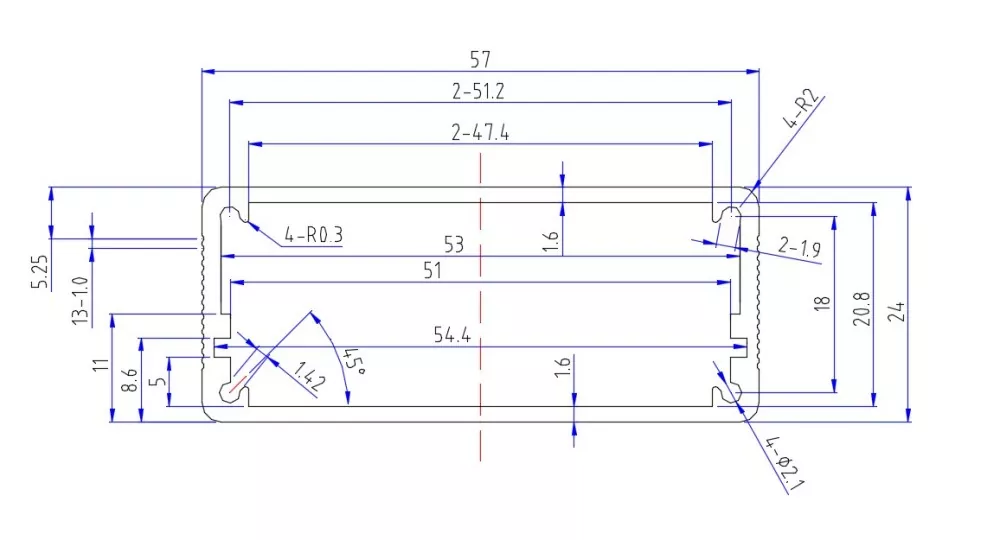

المواصفات الفنية للغلاف المصنوع من الألومنيوم مقاس 57 × 24 مم

ملحوظة: يجب أن تخضع درجات المواد المحددة وسمك الجدار ونطاقات الطول وتفاوتات الأبعاد وألوان معالجة السطح لرسومات المنتج الفعلية ومتطلبات الطلب.

ما هي المنتجات المناسبة لعلبة الألمنيوم مقاس 57 × 24 مم؟

ينتمي 57 × 24 مم إلى فئة هيكل الألومنيوم النحيف ذو الجسم العريض - ويستوعب العرض 57 مم مركبات ثنائي الفينيل متعدد الكلور الأكبر حجمًا والمزيد من وحدات الوظائف جنبًا إلى جنب؛ يحافظ الارتفاع 24 ملم على المظهر النحيف مع توفير مساحة داخلية واسعة. تُستخدم هذه المواصفات على نطاق واسع في الأجهزة والعدادات واتصالات الطاقة وهندسة مترو الأنفاق والمعدات الطبية وأنظمة العناوين العامة وغيرها من الصناعات.

1. الأجهزة والعدادات ومعدات القياس

57 × 24 مم هو الحل الأمثل لتغليف منتجات الأجهزة والعدادات:

• المستويات الرقمية/مقاييس الميل الرقمية
• مرفقات الصك والعداد
• أدوات الحصول على البيانات
• مرفقات مولد الإشارة
• محللي الطاقة
• معدات الاختبار
• أدوات قياس الدقة

لماذا يعتبر 57×24 ملم مناسبًا للأدوات والعدادات؟ 57×24 مم هي مواصفات الحجم الكلاسيكي لأدوات القياس مثل المستويات الرقمية ومقاييس الميل - العديد من المستويات الرقمية في السوق (مثل LXR-T600/T800/T1000/T1200) تستخدم حاويات من سبائك الألومنيوم مقاس 57×24 مم. يستوعب العرض 57 مم شاشات LCD الكبيرة ولوحات دوائر القياس، ويوفر الارتفاع 24 مم سمكًا مريحًا للقبضة، كما يوفر الغلاف المصنوع من سبائك الألومنيوم مقاومة ممتازة للصدمات والالتواء، مما يضمن دقة القياس.

2. GPS/GPRS ومعدات تتبع تحديد المواقع

• مرفقات وحدة GPS/GPRS
• أجهزة تعقب GPS للمركبات
• أجهزة تحديد المواقع وتتبع الأصول
• وحدات تحديد المواقع في الهواء الطلق
• صناديق التوصيل الإلكترونية الصغيرة

لماذا يعتبر مقاس 57 × 24 مم مناسبًا لأجهزة تعقب GPS؟ تحتاج أجهزة تتبع نظام تحديد المواقع العالمي (GPS) إلى تخطيط PCB أوسع لاستيعاب وحدات نظام تحديد المواقع (GPS) ووحدات الاتصالات والهوائيات والبطاريات. يوفر العرض 57 مم مساحة تركيب واسعة، وسمك 24 مم مناسب للاختباء داخل المركبات أو المعدات.

3. وحدات الاتصالات والمعدات اللاسلكية

• وحدات الاتصالات
• منصات لاسلكية
• وحدات تحويل الإشارة
• حاويات تقوية الإشارة
• محطات منصة لاسلكية
• وحدات نقل البيانات
• خوادم الفيديو
• أجهزة التوجيه وأجهزة الاستقبال اللاسلكية

4. صناديق التدريع وتطبيقات مكافحة التدخل

يمكن أن يكون غلاف الألمنيوم مقاس 57 × 24 مم بمثابة حل جيد للحماية الكهرومغناطيسية:

• صناديق التدريع الإلكترونية
• مرفقات جهاز مكافحة التدخل
• التدريع وحدة عالية التردد
• صناديق حماية الدوائر الدقيقة

تتمتع مادة سبائك الألومنيوم نفسها بأداء حماية كهرومغناطيسي جيد، وتمنع بشكل فعال التداخل الكهرومغناطيسي.

5. وحدات الطاقة

• حاويات إمدادات الطاقة للمركبة
• حاويات العاكس
• العلب الألومنيوم المعدل
• وحدات تحويل DC-DC
• تبديل وحدات إمدادات الطاقة

6. وحدات التحكم والأتمتة الصناعية

• أجهزة التحكم الصناعية
• وحدات التحكم المنطقية القابلة للبرمجة (PLC).
• وحدات التحكم في الحركة
• وحدات توسيع الإدخال/الإخراج
• معدات التحكم الآلي

7. المعدات الطبية

• حاويات المعدات الطبية
• وحدات الاختبار
• وحدات معدات المراقبة
• الأدوات الطبية المحمولة

8. الخطاب العام والمعدات الصوتية

• معدات نظام العناوين العامة
• دوائر مكبر للصوت
• معدات صوتية

المعلمة المخصصة

المعالجة السطحية

أنودة

الأنودة هي إحدى طرق المعالجة السطحية الشائعة الاستخدام لحاويات الألومنيوم. يمكنه تغيير المظهر والخصائص السطحية لسطح الألومنيوم وتحقيق تأثيرات لونية مختلفة.

السفع الرملي

يمكن أن يشكل السفع الرملي نسيجًا غير لامع موحدًا على سطح الألومنيوم، وهو مناسب للمعدات الإلكترونية الصناعية ومرفقات الأدوات.

تنظيف الأسنان بالفرشاة

يمكن أن يشكل الفرشاة أنسجة معدنية عادية، مما يسمح للمنتج بالحفاظ على بنية معدنية واضحة من سبائك الألومنيوم.

النقش بالليزر

يمكن تشكيل ما يلي على سطح حاوية الألومنيوم مقاس 57 × 24 مم:

• الشعار
• نموذج المنتج
• تحديد الواجهة
• رقم المنتج
• النص والأنماط

الطباعة بالشاشة الحريرية

مناسبة لمعالجة الشعارات والنصوص وتحديد الوظائف متعددة الألوان.

تصنيع الآلات المخصصة لعلبة الألمنيوم الاحترافية

نحن لا ننتج حاويات الألمنيوم القياسية فحسب، بل يمكننا أيضًا تخصيصها وفقًا لهياكل منتجات العملاء.

يحتاج العملاء فقط إلى توفير:

رسومات ثنائية الأبعاد / نماذج ثلاثية الأبعاد / عينات مادية / أبعاد المنتج

يمكننا بعد ذلك إجراء تقييم التصنيع وفقًا لمتطلبات المنتج الفعلية.

التصنيع باستخدام الحاسب الآلي يلبي المتطلبات غير القياسية

بالنسبة للمنتجات التي لا يمكن تلبيتها بشكل مباشر من خلال التشكيل الجانبي القياسي 57×24 مم، يمكن تحقيق التخصيص من خلال التصنيع اللاحق باستخدام الحاسب الآلي.

على سبيل المثال:

فتحات الواجهة + نوافذ الشاشة + فتحات التركيب + الفتحات الملولبة + فتحات تبديد الحرارة + الأخاديد + الدرجات + الشعار

كل ذلك يمكن تشكيله وفقا لرسومات العملاء.

دليل اختيار المنتج

إذا كان عرض ثنائي الفينيل متعدد الكلور الخاص بك قريبًا من 57 مم

يعد 57 × 24 مم خيارًا مثاليًا - حيث يوفر العرض 57 مم مساحة توجيه PCB أكثر اتساعًا وتخطيطًا أكبر للواجهة جنبًا إلى جنب، كما أنه أوسع من المواصفات الشائعة مقاس 52-55 مم.

إذا كان جهازك عبارة عن منتج أداة أو جهاز قياس

57 × 24 مم هي مواصفات كلاسيكية للمستويات الرقمية ومقاييس الميل وأدوات الاختبار ومعدات القياس الأخرى. يستوعب العرض 57 مم الشاشات الكبيرة، كما يوفر سمك 24 مم قبضة مريحة.

إذا كان جهازك يحتوي على مكونات متوسطة الارتفاع

يمكن أن يستوعب الارتفاع 24 مم المحولات الصغيرة والمكثفات الإلكتروليتية (18-22 مم) والمرحلات والمكونات متوسطة الارتفاع، وهو مناسب للمعدات الإلكترونية التي تتطلب مساحة رأسية داخلية معينة.

إذا كان جهازك يحتاج إلى مظهر نحيف

يحافظ الارتفاع 24 ملم على المظهر النحيف مع توفير مساحة داخلية واسعة، وتحقيق التوازن بين الجمال والكمال الوظيفي.

إذا كنت بحاجة إلى التوافق مع واجهات متعددة

يدعم العرض 57 مم التخطيط جنبًا إلى جنب لواجهات متعددة مثل RJ45، ومقابس الطيران، وBNC، وUSB، وواجهات هوائي SMA، وهو مناسب لمعدات الاتصالات والقياس التي تتطلب واجهات غنية.

إذا كان جهازك يحتاج إلى تبديد جيد للحرارة

يتميز غلاف سبائك الألومنيوم بموصلية حرارية ممتازة. ومع تصميم الجسم العريض مقاس 57 مم، يمكنه مساعدة المكونات الداخلية بشكل فعال على تبديد الحرارة.

إذا كانت أطوال PCB مختلفة

يمكن قطع الملف الشخصي وفقًا لطول المنتج، ويمكن أن تتكيف نفس مواصفات المقطع العرضي مع المنتجات ذات الأطوال المختلفة.

عرض ورشة العمل

التعليمات

1. ما هي المنتجات المناسبة لحاوية الألمنيوم 57×24mm؟

ينتمي مقاس 57 × 24 مم إلى فئة هيكل الألومنيوم النحيف ذو الجسم العريض. تشمل التطبيقات الأساسية الأدوات والعدادات (المستويات الرقمية، ومقاييس الميل)، ووحدات GPS/GPRS، ووحدات الاتصالات، وصناديق التدريع، ومرفقات إمداد طاقة السيارة، وخوادم الفيديو، والمنصات اللاسلكية، ومرفقات العاكس، والمعدات الطبية، وأنظمة العناوين العامة، وما إلى ذلك. يوفر العرض 57 مم مساحة واسعة لتخطيط ثنائي الفينيل متعدد الكلور، ويناسب الارتفاع 24 مم المكونات متوسطة الارتفاع مع الحفاظ على المظهر النحيف.

2. هل يبلغ طول العلبة 57 × 24 مم؟

يشير الرقم 57×24mm إلى حجم المقطع العرضي للعلبة (العرض × الارتفاع). يمكن قطع طول المنتج وفقًا للمعدات الفعلية وطول ثنائي الفينيل متعدد الكلور.

3. هل يمكن تخصيص طول حاوية الألمنيوم 57×24mm؟

نعم. يمكن قطع طول غلاف الألمنيوم وفقًا لمتطلبات المنتج. يجب تأكيد الطول المحدد مع المواد والمعالجة السطحية وهيكل المنتج.

4. هل يمكن لارتفاع 24 مم استيعاب المكثفات الإلكتروليتية؟

نعم. يبلغ ارتفاع المكثفات الإلكتروليتية الشائعة عادةً 18-22 مم، ويمكن للارتفاع الداخلي البالغ 24 مم استيعابها بالكامل. هناك حاجة إلى تأكيد محدد وفقًا لأبعاد المكونات الخاصة بك.

5. ما الفرق بين عرض 57 مم و52-55 مم؟

57 مم أوسع من المواصفات الشائعة 52-55 مم، وتستوعب مركبات ثنائي الفينيل متعدد الكلور أكبر أو تخطيطات واجهة أكثر جنبًا إلى جنب، ومناسبة بشكل خاص للمعدات التي تتطلب مركبات ثنائي الفينيل متعدد الكلور أوسع أو واجهات إدخال/إخراج متعددة القنوات.

6. هل 57×24mm مناسب للمستويات الرقمية؟

مناسب جدًا. العديد من المستويات الرقمية في السوق (LXR-T600/T800/T1000/T1200) تستخدم حاويات من سبائك الألومنيوم مقاس 57×24 مم، مما يجعلها مواصفات الحجم الكلاسيكي في هذا المجال.

7. هل يمكن عمل ثقوب لتبديد الحرارة على غلاف الألمنيوم؟

نعم. يمكن لشركة Boyuan Hardware أن تقوم بتصنيع فتحات تبديد الحرارة، وفتحات التهوية، وهياكل تبديد الحرارة الأخرى وفقًا لرسومات العملاء لمساعدة المعدات على تبديد الحرارة.

8. هل يمكن تشكيل واجهات هوائي SMA؟

يمكن إجراء التصنيع باستخدام الحاسب الآلي على مواضع الواجهة المقابلة وفقًا لرسومات العميل. يمكن أن يستوعب العرض 57 مم التخطيط جنبًا إلى جنب للواجهات المتعددة. يجب تأكيد ما إذا كانت مناسبة بشكل خاص للتصنيع وفقًا لأبعاد الواجهة وهيكل العلبة.

حول أجهزة Boyuan

ركزت شركة Boyuan Hardware على صناعة أغلفة الألمنيوم وصناعة الهياكل المصنوعة من الألومنيوم لأكثر من 20 عامًا، مع ما يقرب من 10000 متر مربع من مساحة المصنع للإنتاج، مما يوفر تصنيعًا مخصصًا لحاويات الألومنيوم.

بدءًا من ملف الألمنيوم القياسي مقاس 57 × 24 مم وحتى العلبة الإلكترونية النهائية المُشكَّلة بواسطة CNC، يمكننا التصنيع وفقًا لمتطلبات منتج العميل.

إذا كنت تبحث عن حاوية أدوات من الألومنيوم مقاس 57 × 24 مم لمعدات القياس، فنحن نرحب بك لإرسال أبعاد PCB أو رسومات المنتج أو النماذج ثلاثية الأبعاد.
