غلاف إمداد الطاقة من الألومنيوم مقاس 55 × 25 مم

غلاف مزود الطاقة الألومنيوم Boyuan 55×25mm عبارة عن غلاف جهاز إلكتروني عريض ورفيع تم تصنيعه بهيكل بثق سبائك الألومنيوم، مع حجم مقطع عرضي خارجي يبلغ 55 مم (عرض) × 25 مم (ارتفاع)، ويمكن تخصيص الطول بشكل عشوائي وفقًا لمتطلبات المعدات الفعلية.

يمكن تصميم العلبة الإلكترونية لبثق الألومنيوم بفتحات التركيب المقابلة أو هياكل الدعم وفقًا للهيكل الداخلي، لتثبيت مركبات ثنائي الفينيل متعدد الكلور والمكونات الإلكترونية الأخرى. تم تصميم الجزء الداخلي من الهيكل بفتحات بطاقة لوحة الدائرة القياسية، ويمكن إدخال PCB وتثبيته مباشرة بدون براغي إضافية، مما يحسن كفاءة التجميع بشكل كبير.

بالمقارنة مع الصناديق البلاستيكية، تتمتع العبوات المصنوعة من سبائك الألومنيوم بقوة هيكلية أفضل وملمس معدني، ويمكنها تحقيق هياكل مخصصة مثل الواجهات، وفتحات التركيب، والثقوب الملولبة، والفتحات من خلال التصنيع باستخدام الحاسب الآلي.

المزايا الأساسية للمنتج

01 | تصميم عريض ورفيع مقاس 55 × 25 مم

يوفر حجم المقطع العرضي الذي يبلغ عرضه 55 مم × ارتفاع 25 مم حلاً مثاليًا لتغليف المعدات الإلكترونية.

عرض 55 مم أوسع من المواصفات الشائعة 52 مم، ويستوعب تخطيطات PCB أكبر ويدعم المزيد من وحدات الوظائف جنبًا إلى جنب وتصميم الواجهة، مما يلبي متطلبات تخطيط الإدخال/الإخراج متعدد القنوات؛ يحافظ الارتفاع 25 مم على مظهر الجهاز النحيف مع توفير مساحة تركيب واسعة للمكونات، واستيعاب المحولات الصغيرة، والمكثفات الإلكتروليتية (ارتفاع 20-22 مم عادةً)، والمرحلات، والمكونات متوسطة الارتفاع، مما يدعم احتياجات التكامل لأنظمة الدوائر المعقدة نسبيًا.

02 | هيكل بثق الألمنيوم

يتكون جسم العلبة من قذف سبائك الألومنيوم. حجم المقطع العرضي لحاوية بثق الألومنيوم ثابت، بينما يمكن قطع الطول وفقًا لمتطلبات المنتج الفعلية. لذلك، يمكن أن تتكيف نفس حاوية المواصفات مع مركبات ثنائي الفينيل متعدد الكلور والوحدات الإلكترونية ذات الأطوال المختلفة. هذا الهيكل مناسب بشكل خاص للمنتجات الإلكترونية التي تتطلب تطوير السلسلة.

03 | مناسبة لتركيب ثنائي الفينيل متعدد الكلور

يمكن تصميم العلبة الإلكترونية لبثق الألومنيوم بفتحات التركيب المقابلة أو هياكل الدعم وفقًا للهيكل الداخلي، لتثبيت مركبات ثنائي الفينيل متعدد الكلور والمكونات الإلكترونية الأخرى. تم تجهيز الجزء الداخلي بشكل قياسي بفتحات بطاقة لوحة الدائرة، ويمكن إدخال PCB وتثبيته مباشرة بدون براغي إضافية.

04 | دعم التصنيع باستخدام الحاسب الآلي المخصص

الملف الشخصي القياسي هو مجرد نقطة البداية. يمكن لشركة Boyuan Hardware إجراء عمليات التصنيع باستخدام الحاسب الآلي على حاوية الألومنيوم مقاس 55 × 25 مم وفقًا لرسومات العملاء، بما في ذلك:

• فتحات الواجهة (USB، RJ45، مقابس الطيران، واجهات BNC، واجهات الطاقة، واجهات هوائي SMA، إلخ.)
• فتحات المسمار وفتحات تحديد المواقع
• الثقوب الملولبة والثقوب المضادة
• فتحات تبديد الحرارة وفتحات التهوية
• فتحات نافذة الشاشة
• فتحات الأزرار وفتحات التبديل
• فتحات التركيب وفتحات التثبيت على الحائط
• الأخاديد والخطوات
• الشطب
• الهياكل المخصصة الأخرى

05 | الطول قابل للتخصيص حسب المنتج

55×25 مم هي مواصفات المقطع العرضي للعلبة، ويمكن قطع طول المنتج وفقًا لأبعاد المعدات الفعلية. يتم تأكيد الطول الميكانيكي المحدد وفقًا للمواد والمعالجة السطحية ومتطلبات المنتج.

06 | أداء فعال لتبديد الحرارة

سبائك الألومنيوم لديها الموصلية الحرارية ممتازة. بالإضافة إلى تصميم الجسم العريض مقاس 55 مم، فإنه يمكن أن يساعد بشكل فعال المكونات الداخلية على تبديد الحرارة وإطالة عمر خدمة المعدات.

07 | يجمع الهيكل المعدني بين الهيكل والمظهر

سبائك الألومنيوم خفيفة الوزن ولها أداء هيكلي جيد، مع الحفاظ على نسيج المعدن الطبيعي. من خلال المعالجات السطحية مثل الفرشاة، والسفع الرملي، والأكسدة، يمكن الحصول على تأثيرات مظهر مختلفة، مما يمنح المعدات الإلكترونية مظهرًا أكثر احترافًا للمنتج.

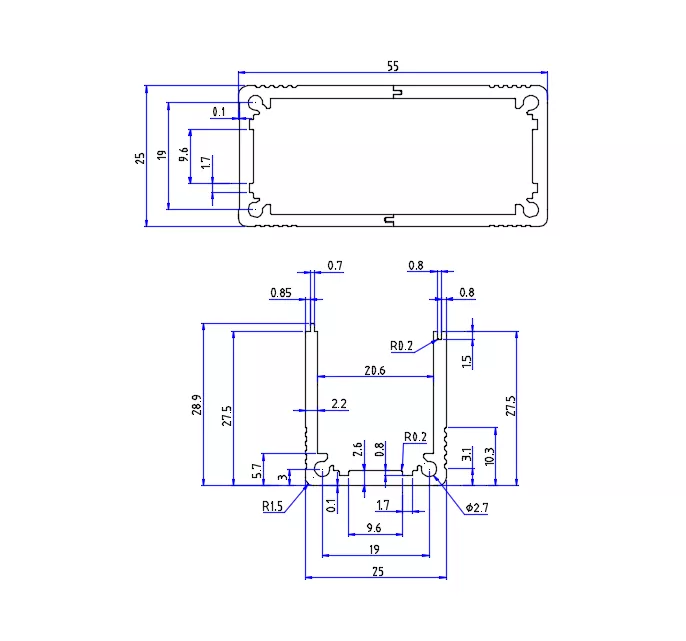

المواصفات الفنية

ملحوظة: يجب أن تخضع درجات المواد المحددة وسمك الجدار ونطاقات الطول وتفاوتات الأبعاد وألوان معالجة السطح لرسومات المنتج الفعلية ومتطلبات الطلب.

ما هي المنتجات المناسبة لعلبة الألمنيوم مقاس 55×25 مم؟

ينتمي غلاف مصدر الطاقة المصنوع من الألومنيوم مقاس 55 × 25 مم إلى فئة حاوية الألومنيوم ذات الجسم العريض النحيف - حيث يستوعب العرض مقاس 55 مم مركبات ثنائي الفينيل متعدد الكلور الأكبر حجمًا والمزيد من وحدات الوظائف جنبًا إلى جنب؛ يحافظ الارتفاع 25 ملم على المظهر النحيف مع توفير مساحة داخلية أكبر من المواصفات النحيفة. تستخدم هذه المواصفات على نطاق واسع في إمدادات الطاقة، والأدوات، والعدادات، والإلكترونيات، والاتصالات، والأتمتة، وأجهزة الاستشعار، والبطاقات الذكية، والتحكم الصناعي، والآلات الدقيقة، وغيرها من الصناعات.

1. وحدات الطاقة

يعد تصميم الجسم العريض مقاس 55 × 25 مم مناسبًا جدًا لمنتجات الطاقة المختلفة:

• تبديل وحدات إمدادات الطاقة
• محولات الطاقة
• حاويات إمدادات الطاقة للمركبة
• حاويات العاكس
• العلب الألومنيوم المعدل
• وحدات تحويل DC-DC
• وحدات الشاحن
• إمدادات الطاقة الاتصالات
• إمدادات الطاقة AC / DC، وإمدادات الطاقة المنظمة

لماذا يعتبر 55×25 ملم مناسبًا لوحدات الطاقة؟ تحتاج وحدات الطاقة عادةً إلى استيعاب مكونات مثل المكثفات الإلكتروليتية (ارتفاعها عادةً 20-22 مم)، والمحولات الصغيرة، والمشتتات الحرارية. يوفر الارتفاع 25 مم مساحة تركيب واسعة. عرض 55 مم أوسع من المواصفات الشائعة 52 مم، ويستوعب تخطيطات PCB الأوسع ويدعم واجهات الإدخال/الإخراج متعددة القنوات. كما تساعد مادة سبائك الألومنيوم أجهزة الطاقة على تبديد الحرارة بكفاءة.

2. وحدات الاتصالات والمعدات اللاسلكية

يعد تصميم الجسم العريض مقاس 55 × 25 مم مناسبًا جدًا لمنتجات الاتصالات المختلفة:

• وحدات الاتصالات
• منصات لاسلكية
• حاويات GPS/GPRS
• وحدات تحويل الإشارة
• حاويات تقوية الإشارة
• محطات منصة لاسلكية
• وحدات نقل البيانات
• خوادم الفيديو
• أجهزة التوجيه وأجهزة الاستقبال اللاسلكية
• مرفقات وحدة الترددات اللاسلكية

لماذا يعتبر 55 × 25 مم مناسبًا لوحدات الاتصالات؟ تحتاج وحدات الاتصال عادةً إلى تخطيط PCB أوسع لاستيعاب دوائر الترددات اللاسلكية وواجهات الهوائي (SMA) وواجهات الطاقة وواجهات البيانات والوحدات الوظيفية الأخرى. عرض 55 مم أوسع من المواصفات الشائعة 52 مم، ويستوعب المزيد من واجهات الهوائي وواجهات الاتصال الموضوعة جنبًا إلى جنب.

3. أدوات القياس ومعدات الاختبار

• مرفقات الصك والعداد
• أدوات الحصول على البيانات
• مرفقات مولد الإشارة
• محللي الطاقة
• معدات الاختبار
• أدوات قياس الدقة
• وحدات راسم الذبذبات

4. وحدات التحكم والأتمتة الصناعية

• أجهزة التحكم الصناعية
• وحدات التحكم المنطقية القابلة للبرمجة (PLC).
• وحدات التحكم في الحركة
• وحدات محرك السيارات
• وحدات توسيع الإدخال/الإخراج
• معدات التحكم الآلي
• وحدات دعم هيكل التحكم الصناعي

5. صناديق التدريع وتطبيقات مكافحة التدخل

يمكن أن يكون غلاف الألمنيوم مقاس 55 × 25 مم بمثابة حل جيد للحماية الكهرومغناطيسية:

• صناديق التدريع الإلكترونية
• مرفقات جهاز مكافحة التدخل
• التدريع وحدة عالية التردد
• صناديق حماية الدوائر الدقيقة

تتمتع مادة سبائك الألومنيوم نفسها بأداء حماية كهرومغناطيسي جيد، وتمنع بشكل فعال التداخل الكهرومغناطيسي.

6. أجهزة الاستشعار والأجهزة الذكية

• وحدات الاستشعار
• محطات الحصول على البيانات
• أجهزة البطاقة الذكية
• محطات إنترنت الأشياء

7. المعدات الطبية ومعدات الاختبار

• حاويات المعدات الطبية
• وحدات الاختبار
• وحدات معدات المراقبة
• الأدوات الطبية المحمولة

8. الخطاب العام والمعدات الصوتية

• معدات نظام العناوين العامة
• دوائر مكبر للصوت
• معدات صوتية

ما الذي يمكن تخصيصه؟

المعالجة السطحية

أنودة

الأنودة هي إحدى طرق المعالجة السطحية الشائعة الاستخدام لحاويات الألومنيوم. يمكنه تغيير المظهر والخصائص السطحية لسطح الألومنيوم وتحقيق تأثيرات لونية مختلفة.

السفع الرملي

يمكن أن يشكل السفع الرملي نسيجًا غير لامع موحدًا على سطح الألومنيوم، وهو مناسب للمعدات الإلكترونية الصناعية ومرفقات الأدوات.

تنظيف الأسنان بالفرشاة

يمكن أن يشكل الفرشاة أنسجة معدنية عادية، مما يسمح للمنتج بالحفاظ على بنية معدنية واضحة من سبائك الألومنيوم.

النقش بالليزر

يمكن تشكيل ما يلي على سطح حاوية الألومنيوم مقاس 55 × 25 مم:

• الشعار
• نموذج المنتج
• تحديد الواجهة
• رقم المنتج
• النص والأنماط

الطباعة بالشاشة الحريرية

مناسبة لمعالجة الشعارات والنصوص وتحديد الوظائف متعددة الألوان.

تصنيع الآلات المخصصة لعلبة الألمنيوم الاحترافية

نحن لا ننتج حاويات الألمنيوم القياسية فحسب، بل يمكننا أيضًا تخصيصها وفقًا لهياكل منتجات العملاء.

يحتاج العملاء فقط إلى توفير:

رسومات ثنائية الأبعاد / نماذج ثلاثية الأبعاد / عينات مادية / أبعاد المنتج

يمكننا بعد ذلك إجراء تقييم التصنيع وفقًا لمتطلبات المنتج الفعلية.

التصنيع باستخدام الحاسب الآلي يلبي المتطلبات غير القياسية

بالنسبة للمنتجات التي لا يمكن تلبيتها بشكل مباشر من خلال التشكيل الجانبي القياسي 55×25 مم، يمكن تحقيق التخصيص من خلال التصنيع اللاحق باستخدام الحاسب الآلي.

على سبيل المثال:

فتحات الواجهة + نوافذ الشاشة + فتحات التركيب + الفتحات الملولبة + فتحات تبديد الحرارة + الأخاديد + الدرجات + الشعار

كل ذلك يمكن تشكيله وفقا لرسومات العملاء.

دليل اختيار المنتج

إذا كان عرض ثنائي الفينيل متعدد الكلور الخاص بك قريبًا من 55 مم

يعد 55 × 25 مم خيارًا مثاليًا - حيث يوفر العرض 55 مم مساحة توجيه PCB أكثر اتساعًا وتخطيطًا أكبر للواجهة جنبًا إلى جنب، كما أنه أعرض بمقدار 3 مم من المواصفات الشائعة مقاس 52 مم.

إذا كان جهازك يحتوي على مكونات متوسطة الارتفاع

يمكن أن يستوعب الارتفاع 25 مم المحولات الصغيرة والمكثفات الإلكتروليتية (20-22 مم) والمرحلات والمكونات متوسطة الارتفاع، وهو مناسب للمعدات الإلكترونية التي تتطلب مساحة رأسية داخلية معينة.

إذا كان جهازك يحتاج إلى مظهر نحيف

يحافظ الارتفاع 25 مم على المظهر النحيف مع توفير مساحة داخلية أكبر من المواصفات 15-22 مم، مما يوازن بين الجمال والكمال الوظيفي.

إذا كنت بحاجة إلى التوافق مع واجهات متعددة

يدعم العرض 55 مم التخطيط جنبًا إلى جنب للواجهات المتعددة مثل RJ45، ومقابس الطيران، وBNC، وUSB، وواجهات هوائي SMA، وهو مناسب لمعدات الاتصالات والقياس التي تتطلب واجهات غنية.

إذا كان جهازك يحتاج إلى تبديد جيد للحرارة

يتميز غلاف سبائك الألومنيوم بموصلية حرارية ممتازة. ومع تصميم الجسم العريض مقاس 55 مم، يمكنه مساعدة المكونات الداخلية بشكل فعال على تبديد الحرارة.

إذا كانت أطوال PCB مختلفة

يمكن قطع الملف الشخصي وفقًا لطول المنتج، ويمكن أن تتكيف نفس مواصفات المقطع العرضي مع المنتجات ذات الأطوال المختلفة.

عرض ورشة العمل

التعليمات

1. ما هي المنتجات المناسبة لحاوية الألمنيوم 55×25mm؟

ينتمي 55 × 25 مم إلى فئة حاوية الألومنيوم الرفيعة ذات الجسم العريض، ومناسبة لوحدات الطاقة، ووحدات الاتصالات، والمنصات اللاسلكية، والأدوات والعدادات، ومعدات الحصول على البيانات، ووحدات التحكم الصناعية، وصناديق التدريع، ومعززات الإشارة، ومرفقات مصدر طاقة السيارة، وخوادم الفيديو، وما إلى ذلك. يوفر العرض 55 مم مساحة واسعة لتخطيط ثنائي الفينيل متعدد الكلور، ويناسب الارتفاع 25 مم المكونات متوسطة الارتفاع مع الحفاظ على المظهر النحيف.

2. هل يبلغ طول العلبة 55 × 25 مم؟

يشير الرقم 55×25mm إلى حجم المقطع العرضي للعلبة (العرض × الارتفاع). يمكن قطع طول غلاف مصدر الطاقة المصنوع من الألومنيوم مقاس 55 × 25 مم وفقًا للمعدات الفعلية وطول PCB.

3. هل يمكن تخصيص طول حاوية الألمنيوم 55×25mm؟

نعم. يمكن قطع طول غلاف الألمنيوم وفقًا لمتطلبات المنتج. يجب تأكيد الطول المحدد مع المواد والمعالجة السطحية وهيكل المنتج.

4. هل يمكن لارتفاع 25 مم استيعاب المكثفات الإلكتروليتية؟

نعم. يبلغ ارتفاع المكثفات الإلكتروليتية الشائعة عادةً 20-22 مم، ويمكن للارتفاع الداخلي البالغ 25 مم استيعابها بالكامل. هناك حاجة إلى تأكيد محدد وفقًا لأبعاد المكونات الخاصة بك.

5. ما هو الفرق بين عرض 55 مم و 52 مم؟

55 مم أعرض بمقدار 3 مم من المواصفات الشائعة 52 مم، مما يستوعب مركبات ثنائي الفينيل متعدد الكلور أكبر أو تخطيطات واجهة أكثر جنبًا إلى جنب، ومناسب بشكل خاص للمعدات التي تتطلب مركبات ثنائي الفينيل متعدد الكلور أوسع أو واجهات إدخال/إخراج متعددة القنوات.

6. هل يمكن عمل ثقوب لتبديد الحرارة على غلاف الألمنيوم؟

نعم. يمكن لشركة Boyuan Hardware أن تقوم بتصنيع فتحات تبديد الحرارة، وفتحات التهوية، وهياكل تبديد الحرارة الأخرى وفقًا لرسومات العملاء لمساعدة المعدات على تبديد الحرارة.

7. هل يمكن تشكيل واجهات هوائي SMA؟

يمكن إجراء التصنيع باستخدام الحاسب الآلي على مواضع الواجهة المقابلة وفقًا لرسومات العميل. يمكن أن يستوعب العرض 55 مم التخطيط جنبًا إلى جنب للواجهات المتعددة. يجب تأكيد ما إذا كانت مناسبة بشكل خاص للتصنيع وفقًا لأبعاد الواجهة وهيكل العلبة.

8. هل يمكن تركيب ثنائي الفينيل متعدد الكلور؟

نعم. إن حاوية الألومنيوم مقاس 55 × 25 مم مجهزة بشكل قياسي بفتحات بطاقة لوحة الدائرة الداخلية، ويمكن إدخال PCB وتثبيته مباشرة بدون براغي إضافية. يمكن أيضًا تصميم هياكل التثبيت المقابلة وفقًا لأبعاد ثنائي الفينيل متعدد الكلور وطريقة التثبيت.

9. هل يمكن تخصيص اللوحات النهائية؟

نعم. يمكن تشكيل الأبعاد، ومواضع الفتحات، وهيكل الألواح الطرفية وفقًا لمتطلبات المنتج.

10. هل يمكن عمل شعار؟

نعم. يمكن اختيار طرق معالجة الشعار مثل النقش بالليزر أو الطباعة بالشاشة الحريرية وفقًا لمتطلبات المنتج.

11. هل يمكن اختيار ألوان مختلفة؟

نعم. يمكن لحاوية الألومنيوم تحقيق تأثيرات مظهر مختلفة من خلال عمليات مثل الأنودة، ويمكن تخصيص اللون بشكل عشوائي وفقًا لمتطلبات العملاء.

12. ماذا لو لم يكن مقاس 55×25 مم مناسبًا لثنائي الفينيل متعدد الكلور الخاص بي؟

يمكنك أن ترسل لنا أبعاد PCB أو هيكل المنتج أو النموذج ثلاثي الأبعاد. يمكن لـ Boyuan Hardware أن تساعد في تأكيد ما إذا كانت مواصفات 55×25mm مناسبة وفقًا للأبعاد الفعلية، ويمكنها أيضًا اختيار مواصفات أخرى لمقاطع الألمنيوم أو إجراء عمليات تصنيع مخصصة.
