وحدة إمداد الطاقة الطبية ووحدة التحكم المصنوعة من الألومنيوم مقاس 69 × 27 مم

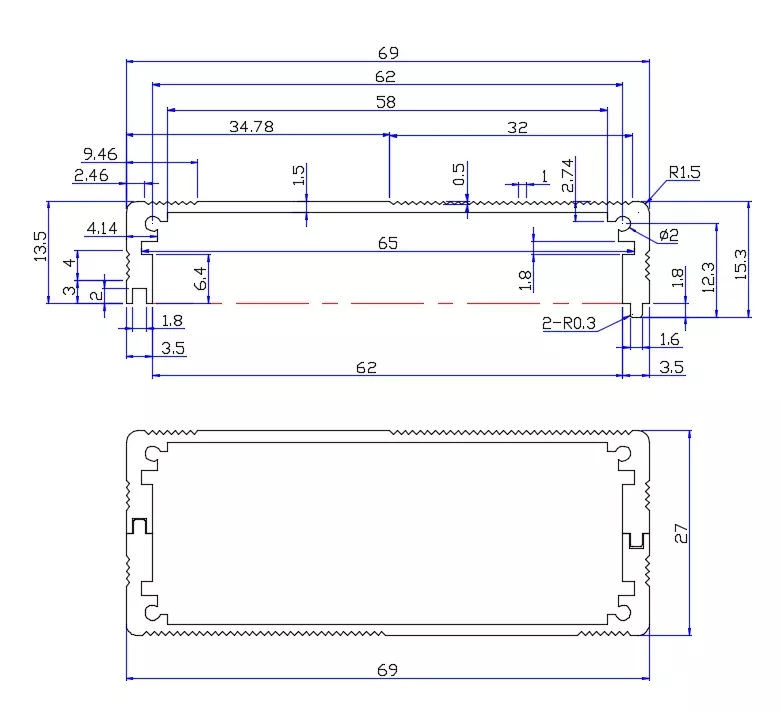

حاوية الألومنيوم Boyuan مقاس 69 × 27 مم عبارة عن غلاف جهاز إلكتروني عريض الجسم ومتوسط ​​الارتفاع يتكون من قذف مقاطع سبائك الألومنيوم، مع حجم مقطع عرضي خارجي يبلغ 69 مم (عرض) × 27 مم (ارتفاع)، ويمكن تخصيص الطول بشكل تعسفي وفقًا لمتطلبات المعدات الفعلية.

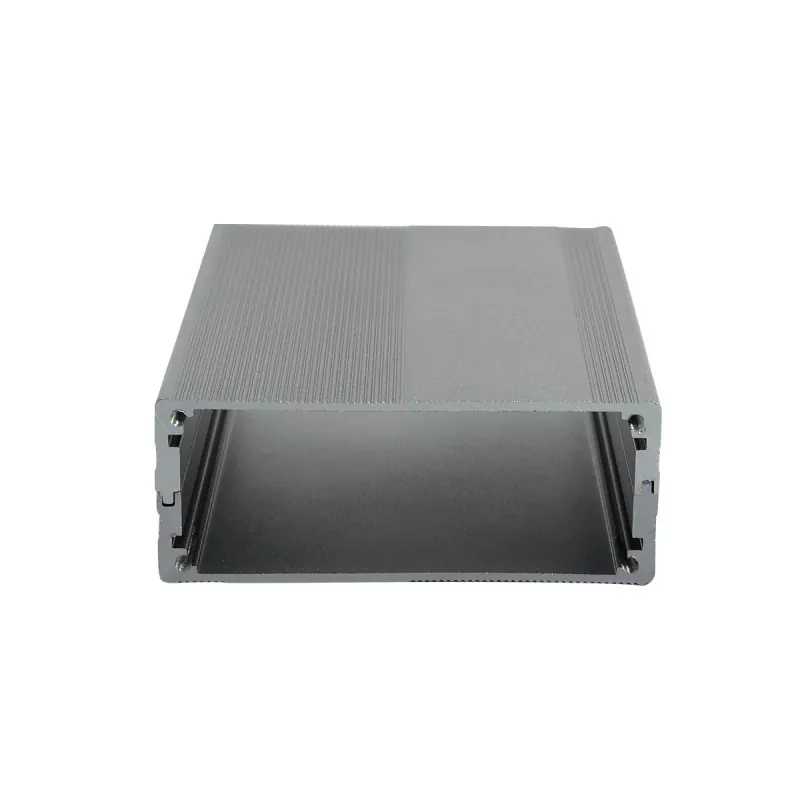

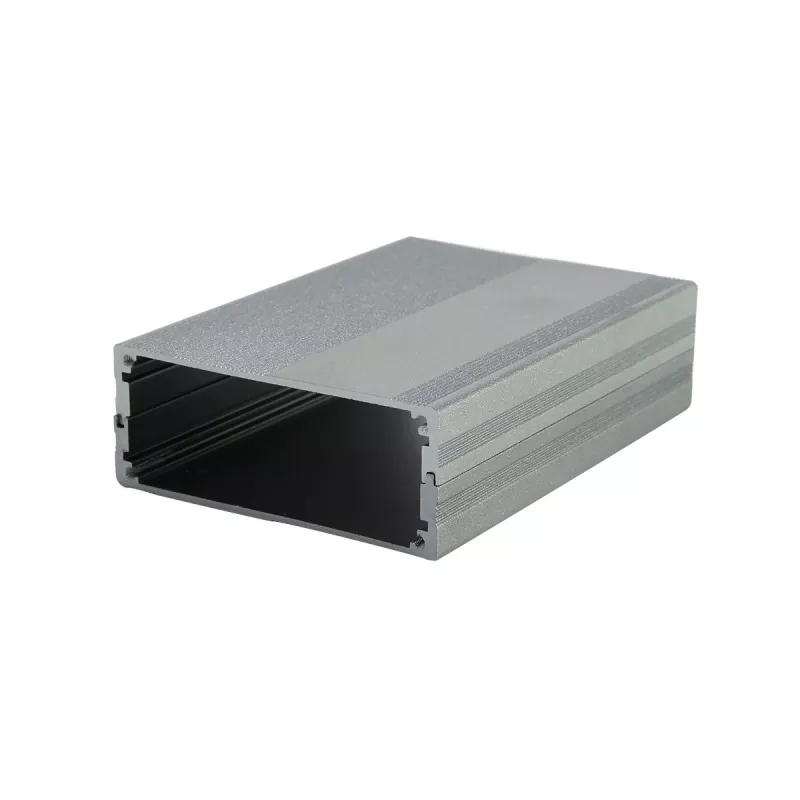

يتم تشكيل حاوية وحدة التحكم ومصدر الطاقة الطبية المصنوعة من الألومنيوم مقاس 69 × 27 مم عن طريق قذف الألومنيوم، مع حجم مقطع عرضي ثابت للجسم الرئيسي. يمكن قطعها وفقًا للطول الفعلي للمعدات، ويتم إكمال التجميع النهائي من خلال الألواح الطرفية، والتصنيع باستخدام الحاسب الآلي، وعمليات الدعم الأخرى. تم تصميم الجزء الداخلي من الهيكل بفتحات بطاقات قياسية للوحة الدائرة، ويمكن إدخال PCB وتثبيته مباشرة بدون براغي إضافية.

لقد ركزت شركة Boyuan Hardware على تصنيع أغلفة الألمنيوم وهياكل الألمنيوم لأكثر من 20 عامًا، مع ما يقرب من 10000 متر مربع من مساحة مصنع الإنتاج، ويمكنها توفير تصنيع مخصص لحاويات الألمنيوم وفقًا لرسومات العملاء أو العينات أو متطلبات الحجم.

المزايا الأساسية

01 | ارتفاع 27 ملم: 3 ملم الحرجة أكثر من 24 ملم

يبلغ ارتفاع حاويات الألمنيوم العريضة الشائعة في السوق 24 مم. يرفع الطراز 69 × 27 مم الارتفاع إلى 27 مم مع الحفاظ على عرض 69 مم. قد يبدو هذا الـ 3 مم الإضافي بسيطًا، ولكنه يُحدث فرقًا كبيرًا - فهو يستوعب مكونات مثل المكثفات الإلكتروليتية التي يبلغ ارتفاعها حوالي 25 مم، والمحولات الصغيرة، والمرحلات. بالنسبة للمعدات مثل مصادر الطاقة الطبية وأجهزة التحكم الصناعية التي تحتاج إلى استيعاب مكونات أطول قليلاً، فإن 27 ملم هو "الارتفاع الذهبي" الذي يوازن بين المظهر النحيف والكمال الوظيفي.

02 | مناسبة لإمدادات الطاقة الطبية وسيناريوهات التحكم

لقد تم تطبيق 69×27 مم بشكل ناضج في السوق لحاويات إمداد الطاقة الطبية، وأجهزة التحكم في الأجهزة الطبية، وأغطية لوحات الدوائر، والسيناريوهات المماثلة. المعدات الطبية لديها متطلبات صارمة للتوافق الكهرومغناطيسي وتبديد الحرارة. توفر مادة سبائك الألومنيوم درعًا كهرومغناطيسيًا طبيعيًا ومزايا تبديد الحرارة، مما يجعلها خيارًا مثاليًا للسكن للمعدات الإلكترونية الطبية.

03 | هيكل بثق الألمنيوم، تخصيص الطول المرن

يستخدم هيكل العلبة ملف الألمنيوم المبثوق 6063-T5، مع حجم مقطع عرضي ثابت، ويمكن قطع الطول بشكل عشوائي وفقًا للمتطلبات الفعلية. يمكن أن يتكيف نفس الملف مع مركبات ثنائي الفينيل متعدد الكلور ذات الأطوال المختلفة، مما يسهل تطوير سلسلة المنتجات.

04 | فتحات بطاقة PCB القياسية، تجميع فعال

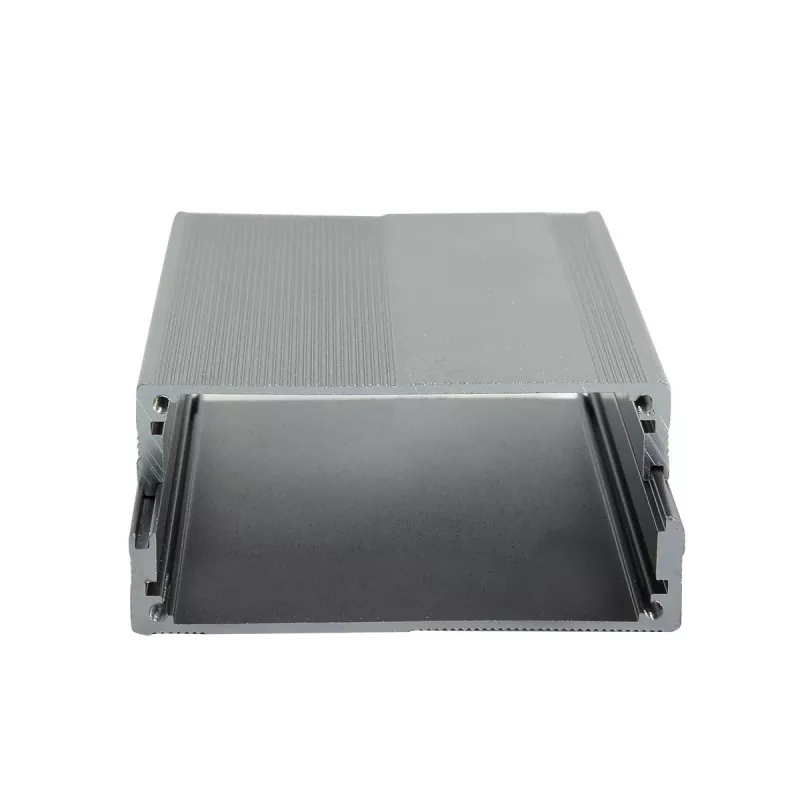

تم تجهيز الجزء الداخلي بشكل قياسي بفتحات بطاقة لوحة الدائرة، ويمكن إدخال PCB وتثبيته مباشرة بدون براغي إضافية، مما يحسن كفاءة التجميع بشكل كبير.

05 | دعم الآلات الدقيقة باستخدام الحاسب الآلي

يمكن إجراء المعالجة الثانوية باستخدام الحاسب الآلي على أساس الملف القياسي:

• فتحات الواجهة (USB، RJ45، مقابس الطيران، واجهات الطاقة، إلخ.)
• فتحات المسمار، والثقوب الملولبة، والثقوب المضادة
• فتحات تبديد الحرارة، وفتحات التهوية
• فتحات الأزرار، فتحات ضوء المؤشر
• فتحات نافذة الشاشة
• شعار النقش بالليزر، الطباعة بالشاشة الحريرية

06 | تبديد الحرارة من الألومنيوم، مما يطيل عمر المعدات

تتمتع سبائك الألومنيوم بموصلية حرارية تبلغ حوالي 200 وات/(م·ك)، والتي يمكنها توصيل الحرارة بسرعة من أجهزة الطاقة الداخلية، ومناسبة بشكل خاص للمعدات التي تحتوي على قدر معين من توليد الحرارة مثل مصادر الطاقة الطبية ومحركات LED.

07 | حماية IP54، التكيف مع بيئات متعددة

يمكن أن يصل غلاف الألومنيوم مقاس 69 × 27 مم إلى مستوى الحماية IP54، وهو مقاوم للغبار ومقاوم للرذاذ، ومناسب لسيناريوهات الاستخدام الطبية والصناعية والخارجية وغيرها.

08 | التدريع الكهرومغناطيسي، ومكافحة التدخل

تتمتع سبائك الألومنيوم نفسها بأداء حماية كهرومغناطيسي جيد، مما يمنع بشكل فعال التداخل الكهرومغناطيسي الخارجي من التأثير على الدوائر الدقيقة.

المواصفات الفنية

سيناريوهات التطبيق النموذجية

1. إمدادات الطاقة الطبية وأجهزة التحكم في الأجهزة الطبية

هذا هو اتجاه التطبيق الأكثر جوهرية وتميزًا لـ 69 × 27 مم.

تم التحقق من 69 × 27 ملم في السوق كمواصفات إسكان ناضجة لإمدادات الطاقة الطبية وأجهزة التحكم. تحتاج مصادر الطاقة الطبية عادةً إلى استيعاب مكثفات المرشح (يمكن أن يصل ارتفاعها إلى 25 مم)، والمحولات، والمشتتات الحرارية. يوفر الارتفاع 27 مم مساحة تركيب أكبر من 24 مم. يوفر غلاف سبائك الألومنيوم أداءً جيدًا للحماية الكهرومغناطيسية، ويلبي متطلبات EMC للمعدات الطبية، في حين أن مادة الألومنيوم سهلة التنظيف والتطهير، وتتوافق مع معايير النظافة للمعدات الطبية.

المنتجات القابلة للتطبيق: إمدادات الطاقة الطبية، لوحات التحكم في الأجهزة الطبية، وحدات المراقبة، أغلفة أدوات الاختبار.

2. وحدات الطاقة الصناعية وبرامج تشغيل LED

يتم استخدام وحدة تزويد الطاقة الطبية ووحدة التحكم المصنوعة من الألومنيوم مقاس 69 × 27 مم على نطاق واسع في وحدة الطاقة ومجالات تشغيل LED. تحتاج وحدات الطاقة إلى تخطيط PCB أوسع لاستيعاب أجهزة الطاقة والواجهات المتعددة. يوفر العرض 69 مم مساحة توجيه واسعة؛ يمكن أن يستوعب ارتفاع 27 مم المكثفات الإلكتروليتية والمشتتات الحرارية. تساعد علبة سبائك الألومنيوم أجهزة الطاقة على تبديد الحرارة بكفاءة، مما يطيل عمر خدمة مصدر الطاقة.

المنتجات القابلة للتطبيق: تحويل وحدات إمداد الطاقة، وإمدادات الطاقة لمشغل LED، ومحولات الطاقة الصناعية، ومحولات DC-DC.

3. وحدات نظام تحديد المواقع ومعدات تتبع المواقع

غالبًا ما يتم استخدام 69 × 27 مم لوحدة GPS ومرفقات معدات تتبع تحديد المواقع. تحتاج أجهزة GPS إلى استيعاب شرائح GPS ووحدات الاتصال والهوائيات والبطاريات. يوفر العرض 69 مم مساحة واسعة لثنائي الفينيل متعدد الكلور، ويمكن أن يستوعب سمك 27 مم بطاريات ذات سعة أعلى.

المنتجات القابلة للتطبيق: وحدات GPS/GPRS، أجهزة تعقب GPS للمركبات، أجهزة تحديد موقع الأصول، وحدات تحديد المواقع الخارجية.

4. الأجهزة والتحكم الصناعي

تُستخدم حاويات سحب الألمنيوم على نطاق واسع في الأدوات والعدادات والإلكترونيات والاتصالات والأتمتة والتحكم الصناعي وغيرها من الصناعات. يلبي تصميم الجسم العريض متوسط ​​الارتفاع الذي يبلغ 69 × 27 مم احتياجات شاشة العرض الكبيرة لمنتجات الأجهزة ويوفر مساحة داخلية واسعة لاستيعاب دوائر التحكم ووحدات الطاقة.

المنتجات القابلة للتطبيق: حاويات الأجهزة والعدادات، وحدات التحكم الصناعية، وحدات PLC، وحدات الحصول على البيانات، معدات التحكم الآلي.

5. صناديق التدريع وتطبيقات مكافحة التدخل

أداء التدريع الكهرومغناطيسي لمادة سبائك الألومنيوم يجعل 69×27 مم خيارًا مثاليًا لصناديق تدريع الدوائر الدقيقة. يمكن للمساحة الداخلية الواسعة مقاس 27 مم استيعاب أنظمة الدوائر المعقدة، مما يمنع التداخل الكهرومغناطيسي بشكل فعال.

المنتجات القابلة للتطبيق: صناديق التدريع الإلكترونية، حاويات الأجهزة المضادة للتداخل، تدريع الوحدات عالية التردد، صناديق حماية الدوائر الدقيقة.

69 × 27 مم مقابل 69 × 24 مم: كيف تختار؟

ببساطة: إذا كان جهازك بحاجة إلى استيعاب مكثفات إلكتروليتية حوالي 25 مم، أو محولات صغيرة، أو مرحلات، فاختر 69 × 27 مم؛ إذا كانت مجرد لوحة تحكم رفيعة أو أداة رقمية، فإن 69 × 24 مم كافية.

محتوى قابل للتخصيص

عرض ورشة العمل

التعليمات

1. ما هو الفرق بين 69×27 ملم و 69×24 ملم؟

27 مم أطول بمقدار 3 مم من 24 مم، مع مساحة داخلية أكثر اتساعًا، وتستوعب مكونات مثل المكثفات الإلكتروليتية التي يبلغ ارتفاعها حوالي 25 مم، والمحولات الصغيرة، والمرحلات. يعتبر 69 × 27 مم أكثر ملاءمة للمعدات مثل مصادر الطاقة الطبية وأجهزة التحكم التي تحتاج إلى مكونات أطول قليلاً.

2. هل 69×27mm مناسب لإمدادات الطاقة الطبية؟

مناسب جدًا. تم التحقق من السوق كمواصفات مبيت ناضجة لإمدادات الطاقة الطبية ووحدات التحكم. توفر مادة سبائك الألومنيوم حماية كهرومغناطيسية جيدة وأداء تبديد الحرارة.

3. هل يمكن لهذا الحجم أن يستوعب المكثفات الإلكتروليتية؟

نعم. يبلغ ارتفاع المكثفات الإلكتروليتية الشائعة عادةً 22-25 مم، ويمكن للارتفاع الداخلي البالغ 27 مم استيعابها بالكامل. هناك حاجة إلى تأكيد محدد وفقًا لأبعاد المكونات الخاصة بك.

4. هل طول العلبة هو 69 × 27 ملم؟

الرقم 69×27mm يشير إلى حجم المقطع العرضي (العرض×الارتفاع). يمكن قطع الطول بشكل تعسفي وفقًا للمتطلبات.

5. هل يمكن تشكيل فتحات نوافذ الشاشة؟

نعم. يمكن تشكيل النوافذ الأنبوبية الرقمية LED، ونوافذ شاشة الكريستال السائل LCD، وفتحات ضوء المؤشر، وما إلى ذلك.

6. هل شركة Boyuan Hardware مصنع أم تاجر؟

شركة تصنيع تبلغ مساحتها حوالي 10000 متر مربع من مساحة المصنع في Huizhou، وأكثر من 20 عامًا من الخبرة في تصنيع أغلفة الألومنيوم، ودعم التصنيع المخصص من الرسومات.
