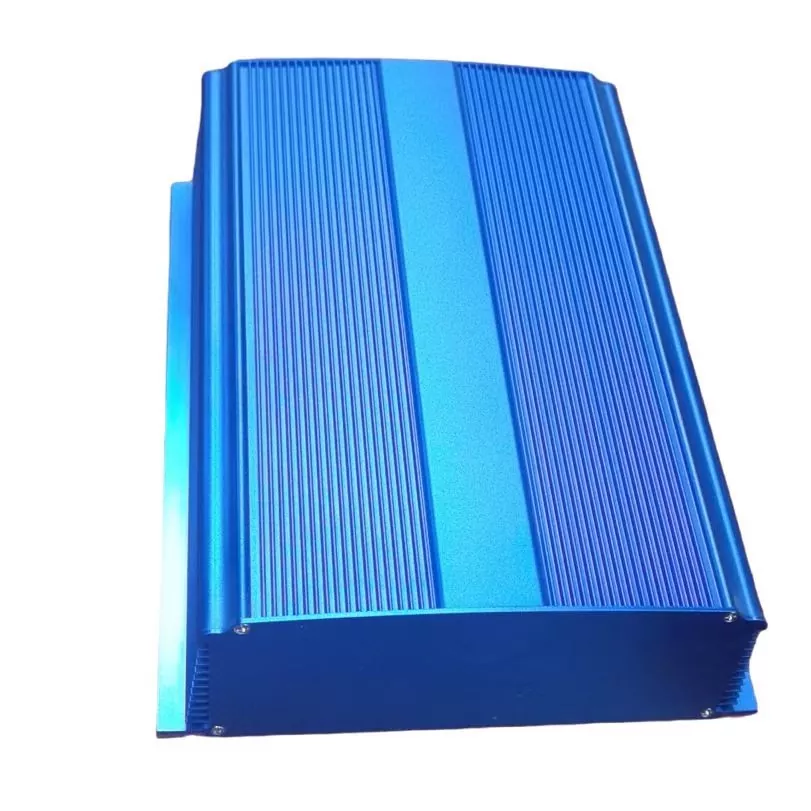

هيكل من الألومنيوم منخفض الحجم مقاس 34.9 مم للأجهزة الإلكترونية

يعتمد هيكل بثق الألمنيوم المنخفض مقاس 34.9 مم للأجهزة الإلكترونية على هيكل من الألومنيوم. تم تثبيت ارتفاع الهيكل عند 34.9 مم، ويمكن تخصيص الطول والعرض وفقًا لأبعاد PCB، وتخطيط المكونات الداخلية، ومتطلبات تركيب المعدات.

يحتوي الجزء الداخلي للهيكل على فتحات بطاقة PCB وأخاديد تثبيت، والتي يمكن استخدامها لتحديد موضع PCB، وتثبيت الوحدة الداخلية، والتثبيت الهيكلي. يتمتع ملف الألومنيوم نفسه بقدرة معينة على تبديد الحرارة ويوفر مساحة لتبديد الحرارة مع هيكل المنتج.

بالمقارنة مع الهيكل فائق النحافة منخفض الارتفاع، يحافظ الارتفاع 34.9 ملم على مظهر منخفض مع توفير مساحة تثبيت أكبر لثنائي الفينيل متعدد الكلور والواجهات والمكونات الإلكترونية الداخلية، وهو مناسب للمعدات الإلكترونية التي تحتاج إلى توازن بين الأبعاد المدمجة ومساحة التركيب الداخلية.

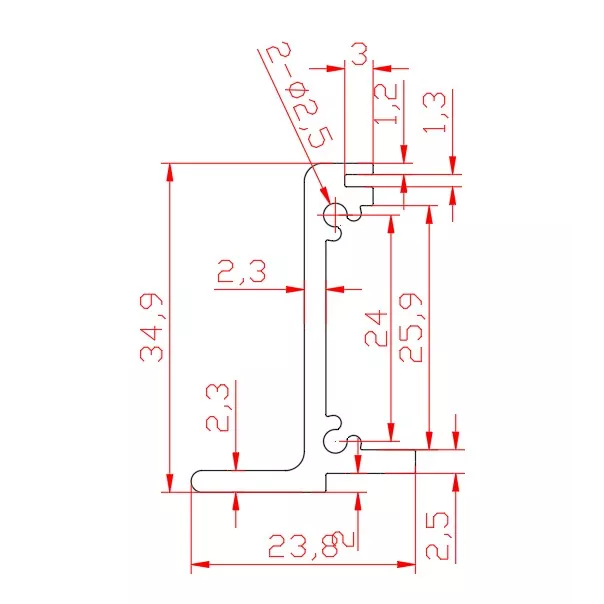

هيكل المنتج

مزايا التصميم

1. ارتفاع ثابت 34.9 ملم، مناسب للأجهزة الإلكترونية منخفضة المستوى

34.9 ملم هو ارتفاع هيكل منخفض نسبيًا، مما يمكن أن يقلل المساحة الإجمالية التي تشغلها المعدات.

بالمقارنة مع الهيكل الإلكتروني ذو الارتفاع العادي، فإن هذا الهيكل المنخفض مناسب أكثر للتطبيقات ذات المتطلبات المتعلقة بسمك الجهاز، أو ارتفاع التركيب، أو الحجم الإجمالي.

2. الطول والعرض قابلان للتخصيص حسب متطلبات المعدات

تم تثبيت ارتفاع المنتج عند 34.9 ملم، لكن الطول والعرض ليسا أبعادًا ثابتة.

ويمكن تحديد الطول والعرض المناسبين وفقاً لما يلي:

• أبعاد ثنائي الفينيل متعدد الكلور
• تخطيط المكون
• عدد الواجهات
• موضع التركيب الداخلي
• الأبعاد الإجمالية للمعدات
• مساحة التركيب

ولذلك، يمكن استخدام نفس هيكل التشكيل الجانبي مقاس 34.9 مم للأجهزة الإلكترونية ذات الأحجام المختلفة.

3. المدمج في فتحات بطاقة ثنائي الفينيل متعدد الكلور لتركيب لوحة دوائر كهربائية مريحة

يتم تزويد الهيكل الداخلي بهيكل فتحة البطاقة، والذي يمكن استخدامه لتحديد موضع PCB وتركيبه.

بالمقارنة مع الاعتماد فقط على أعمدة لولبية لإصلاح PCB، فإن هيكل فتحة البطاقة يسمح بوضع PCB على طول الهيكل الداخلي للهيكل، مما يساعد أيضًا في الحفاظ على التصميم الداخلي أنيقًا.

4. أخاديد التثبيت الداخلية تسهل التخطيط المعياري

يمكن استخدام أخاديد التثبيت الداخلية لتركيب أجزاء هيكلية داخلية مختلفة، مثل:

• مركبات ثنائي الفينيل متعدد الكلور
• تصاعد بين قوسين
• الوحدات الإلكترونية
• إصلاح المكونات

بالنسبة للمعدات التي تحتاج إلى وضع مكونات متعددة ضمن ارتفاع محدود، يمكن أن توفر أخاديد التثبيت تصميمًا هيكليًا داخليًا أكثر مرونة.

5. هيكل الألومنيوم يوازن بين القوة الهيكلية وتبديد الحرارة

لا يتم استخدام هيكل الهيكل المصنوع من الألومنيوم لحماية المكونات الإلكترونية الداخلية فحسب، بل يوفر أيضًا دعمًا هيكليًا مستقرًا.

يتمتع الألومنيوم بموصلية حرارية جيدة، ويمكن استخدامه مع هيكل المظهر الجانبي نفسه في المعدات الإلكترونية التي تتطلب قدرة معينة على تبديد الحرارة.

6. يمكن تصنيع الألواح الأمامية والخلفية باستخدام الحاسب الآلي

يمكن تصنيع الألواح الأمامية والخلفية وفقًا للتخطيط النهائي لواجهة الجهاز، على سبيل المثال:

• فتحات واجهة USB
• فتحات واجهة الطاقة
• فتحات واجهة الاتصالات
• فتحات ضوء المؤشر
• فتحات الأزرار
• فتحات التركيب
• فتحات أخرى ذات شكل خاص

وهذا يسمح للهيكل بمطابقة تخطيط الواجهة لأجهزة إلكترونية معينة.

المواصفات الفنية

الحقول القابلة للتطبيق

1. أجهزة جمع البيانات الصغيرة

مناسب للأجهزة الإلكترونية الصغيرة التي تحتاج إلى تركيب ثنائي الفينيل متعدد الكلور والواجهات ووحدات الحصول على البيانات.

يساعد الهيكل المنخفض مقاس 34.9 مم على التحكم في الحجم الإجمالي للجهاز، في حين يمكن تعديل الطول والعرض القابلين للتخصيص وفقًا لتخطيط PCB والواجهة.

2. وحدات الاتصال والواجهة

مناسبة لواجهات الاتصالات، وتحويل الإشارات، والوحدات الإلكترونية من نوع الاتصال.

يمكن تصنيع الألواح الأمامية والخلفية باستخدام الحاسب الآلي وفقًا لعدد وأنواع الواجهات، بينما يمكن استخدام فتحات البطاقة الداخلية لتحديد موضع PCB.

3. الأجهزة الإلكترونية المدمجة

بالنسبة للوحدات الإلكترونية التي يلزم تركيبها داخل المعدات، أو خزائن التحكم، أو غيرها من المساحات المحدودة، يمكن للهيكل المنخفض أن يقلل من متطلبات مساحة التثبيت.

4. الوحدات الإلكترونية الصناعية

مناسبة لبعض الوحدات الإلكترونية الصناعية الصغيرة التي تتطلب حماية مستقلة للهيكل، مثل وحدات التحكم ووحدات الواجهة ووحدات معالجة البيانات.

5. إنترنت الأشياء والأجهزة الإلكترونية الذكية

بالنسبة للأجهزة الإلكترونية التي تحتاج إلى دمج مركبات ثنائي الفينيل متعدد الكلور ووحدات الاتصال والواجهات في هيكل مدمج، يمكن أن يحقق الارتفاع 34.9 ملم التوازن بين أبعاد الجهاز والمساحة الداخلية.

عناصر قابلة للتخصيص

عملية الإنتاج

يقدم العميل الأبعاد/الرسومات

↓

تأكد من ارتفاع ثابت يبلغ 34.9 ملم وأبعاد الطول/العرض

↓

تأكد من PCB والواجهات ومتطلبات التثبيت الداخلي

↓

تصنيع قطاعات الألومنيوم

↓

قطع الطول

↓

التصنيع باستخدام الحاسب الآلي ذو 3 محاور

↓

معالجة اللوحة الأمامية والخلفية

↓

المعالجة السطحية

↓

فحص الجزء

↓

تجميع الهيكل

↓

فحص المنتج النهائي

↓

التعبئة والتغليف والشحن

مزايا التصنيع

أكثر من 20 عامًا من الخبرة في تصنيع منتجات الألومنيوم

لقد شاركت شركة Boyuan Hardware بعمق في تصنيع منتجات الألمنيوم والمنتجات ذات الصلة بقطاعات الألمنيوم لأكثر من 20 عامًا، مع خبرة إنتاجية في هيكل قطاعات الألمنيوم، ومرفقات الألمنيوم، وأجزاء آلة CNC، وغيرها من المنتجات.

تقريبا. موقع إنتاج بمساحة 10000 متر مربع

تبلغ مساحة إنتاج المصنع حوالي 10000 متر مربع، وهو قادر على تصنيع منتجات الألومنيوم، والتصنيع باستخدام الحاسب الآلي، والحفر، والتنصت، ومعالجة الأسطح، والتجميع، والفحص.

تقريبا. 300 مجموعة من القوالب الموجودة

تمتلك الشركة ما يقرب من 300 مجموعة من القوالب الموجودة، والتي يمكن استخدامها لإنتاج وتطوير منتجات قطاعات الألومنيوم بمواصفات مختلفة.

التصنيع باستخدام الحاسب الآلي ذو 3 محاور

حاليًا، يتم استخدام التصنيع باستخدام الحاسب الآلي ثلاثي المحاور بشكل أساسي، ويمكن إكمال الحفر والتنصت والفتح وغيرها من الآلات لألواح الهيكل والتشكيلات الجانبية وفقًا لرسومات المنتج.

فحص الجودة

أثناء الإنتاج، يمكن إجراء عمليات التفتيش المقابلة وفقًا لمتطلبات المنتج، بما في ذلك:

• فحص المواد الخام ومظهر الملف الشخصي
• فحص أبعاد الطول
• فحص أبعاد التصنيع باستخدام الحاسب الآلي
• فحص موضع الثقب
• فحص الخيط
• فحص مظهر اللوحة
• فحص مظهر المعالجة السطحية
• فحص الجمعية
• فحص مظهر المنتج النهائي

بالنسبة للمنتجات ذات المتطلبات الواضحة لتحمل الأبعاد، يمكن إجراء الفحص وفقًا لرسومات العميل والمتطلبات الفنية.

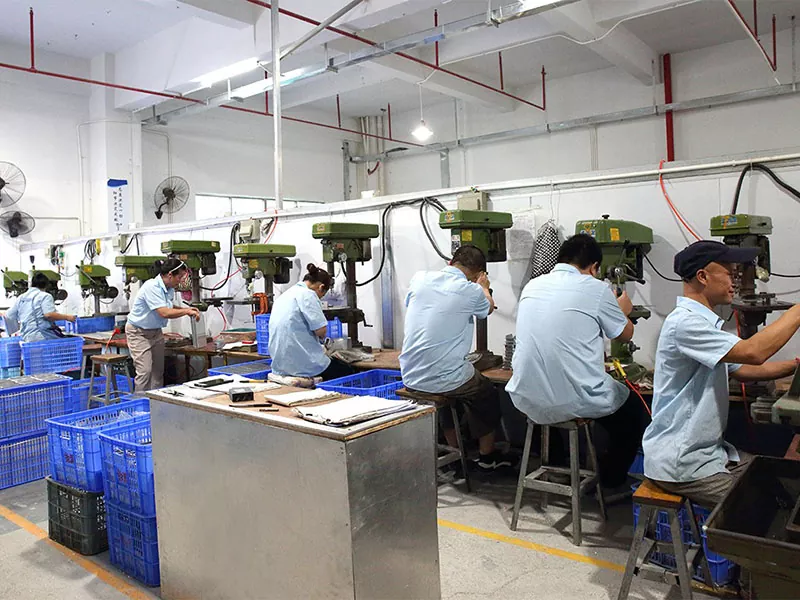

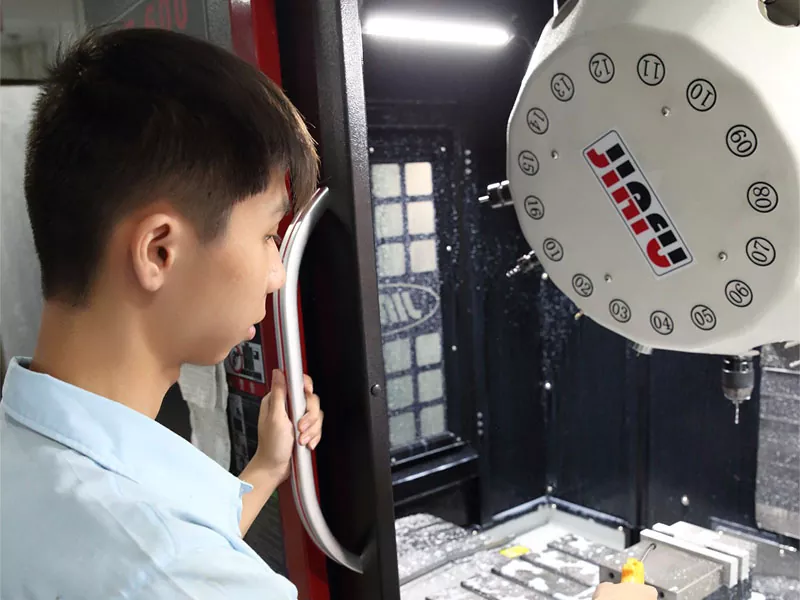

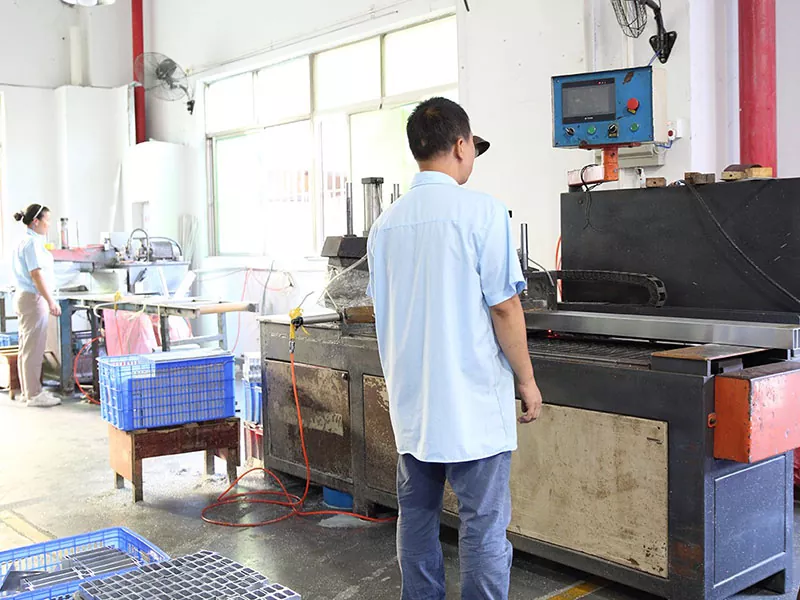

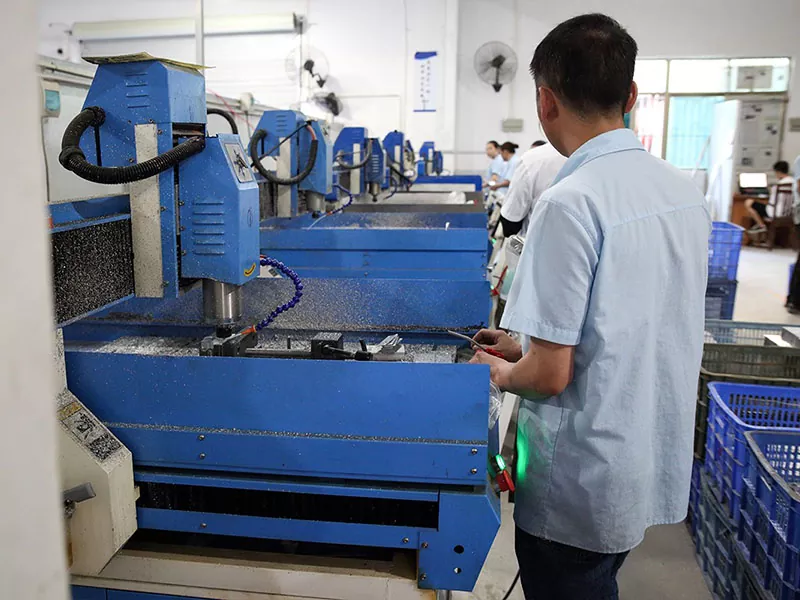

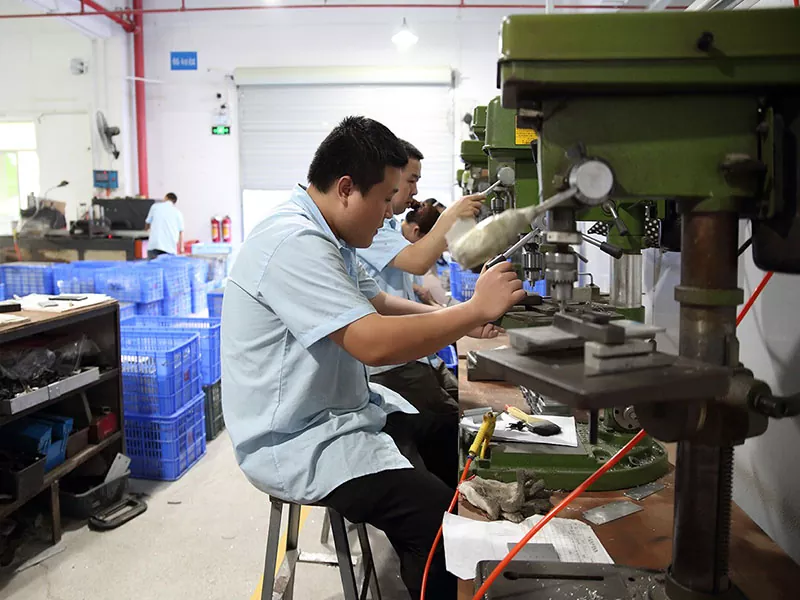

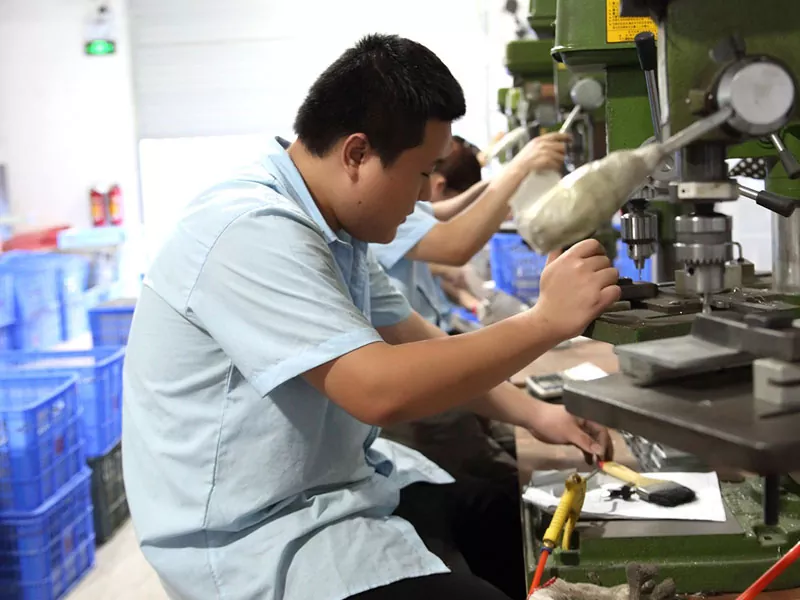

عرض ورشة العمل

التعليمات

س1. هل يمكن تخصيص ارتفاع هيكل الألمنيوم المنخفض مقاس 34.9 مم للأجهزة الإلكترونية؟

تم تثبيت ارتفاع هذا الطراز عند 34.9 ملم. يمكن تخصيص الطول والعرض وفقًا لمتطلبات المعدات.

س2. هل يمكن تخصيص الطول والعرض؟

نعم. يمكن تعديل الطول والعرض وفقًا لحجم ثنائي الفينيل متعدد الكلور وتخطيط المكونات ومتطلبات الواجهة ومساحة التثبيت.

س3. هل يمكن للهيكل أن يستوعب ثنائي الفينيل متعدد الكلور؟

نعم. يشتمل هيكل بثق الألومنيوم على فتحة PCB داخلية لتحديد موضع PCB وتركيبه.

س 4. هل يمكن تخصيص الألواح الأمامية والخلفية؟

نعم. يمكن تصنيع اللوحات باستخدام الحاسب الآلي وفقًا للواجهات المطلوبة، وفتحات التثبيت، وفتحات المؤشرات، وغيرها من الميزات.

س5. هل يمكن إضافة فتحات التركيب والثقوب الملولبة؟

نعم. يمكن تشكيل فتحات التركيب، والثقوب المحفورة، والثقوب الملولبة وفقًا لرسم المنتج.

س6. هل يحتوي الهيكل على هيكل لتبديد الحرارة؟

نعم. يوفر هيكل بثق الألومنيوم مسارًا لتبديد الحرارة ويمكن تصميمه حول تخطيط المكونات الداخلية.
