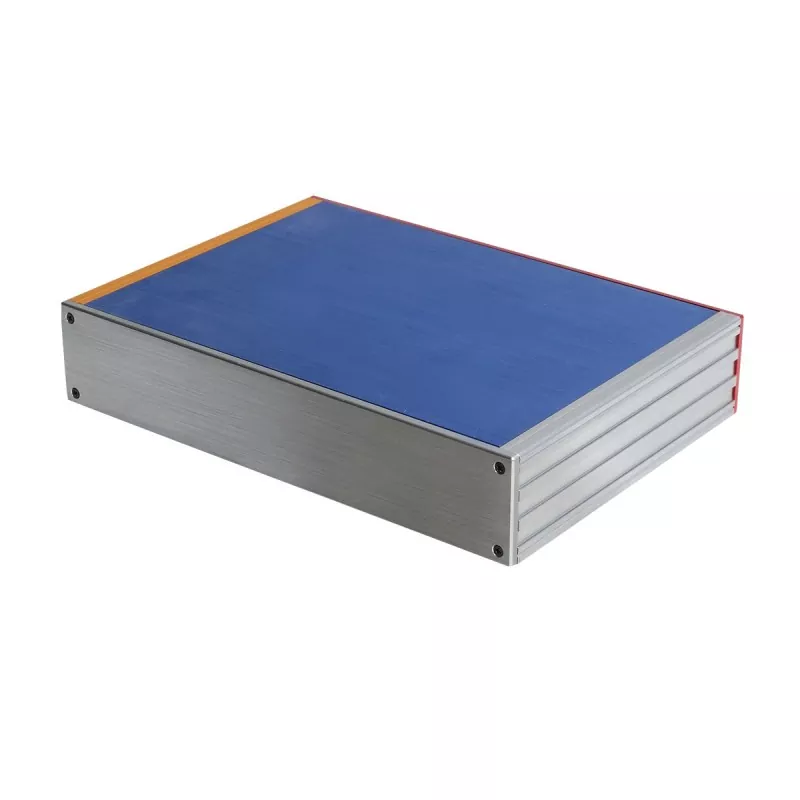

هيكل أداة من الألومنيوم مقاس 56 مم لمعدات القياس

يعتمد هيكل الألمنيوم ذو الارتفاع الثابت 56 مم هيكلًا من الألومنيوم. تم تثبيت الارتفاع عند 56 مم، ويمكن تخصيص الطول والعرض وفقًا لأبعاد PCB، وتخطيط المكونات الداخلية، والأبعاد الإجمالية للأداة. يوفر الارتفاع 56 مم مساحة تركيب أكبر للمكونات الإلكترونية الداخلية من الهيكل المنخفض، مما يجعل هيكل الأدوات الألومنيوم 56 مم لمعدات القياس مناسبًا لمعدات الأدوات التي تحتاج إلى دمج مركبات ثنائي الفينيل متعدد الكلور والوحدات الإلكترونية والواجهات وإمدادات الطاقة وهياكل التثبيت الداخلية.

هيكل المنتج

المنطق الهيكلي

ارتفاع ثابت 56 مم ← تخصيص الطول والعرض ← فتحات بطاقة PCB ← أخاديد التركيب الداخلية ← هيكل تبديد الحرارة ← تصنيع اللوحة الأمامية والخلفية باستخدام الحاسب الآلي ← التجميع الشامل

مزايا التصميم

1. ارتفاع ثابت 56 مم، مناسب للتخطيط الداخلي لمعدات الأدوات

بالمقارنة مع الهيكل المنخفض الحجم، يوفر الارتفاع 56 مم مساحة رأسية أكثر اتساعًا ويمكنه استيعاب المزيد من أنواع المكونات الإلكترونية.

بالنسبة لمعدات الأجهزة التي تحتاج إلى تثبيت مركبات ثنائي الفينيل متعدد الكلور والوحدات الإلكترونية والواجهات وهياكل الدعم الداخلية في وقت واحد، يمكنها تقليل قيود ارتفاع الهيكل على التخطيط الداخلي.

2. الطول والعرض قابلان للتخصيص، والتكيف مع أحجام الأدوات المختلفة

على الرغم من أن ارتفاع المنتج ثابت عند 56 مم، إلا أنه يمكن تخصيص الطول والعرض وفقًا للمعدات المحددة.

يمكن تحديد طول وعرض الهيكل النهائي وفقًا لما يلي:

· أبعاد ثنائي الفينيل متعدد الكلور

· عدد الوحدات الداخلية

· تخطيط الواجهة

· وحدات الطاقة

· الأبعاد الإجمالية للأداة

· مساحة التركيب الداخلية

ولذلك، فهي مناسبة للأدوات الإلكترونية ومعدات القياس ذات الأحجام المختلفة.

3. فتحات بطاقة ثنائي الفينيل متعدد الكلور لتحديد المواقع لوحة دوائر كهربائية مريحة

يتم تزويد الجزء الداخلي للهيكل بفتحات بطاقة PCB، والتي يمكن استخدامها لتحديد موضع PCB وتركيبه.

بالنسبة لمنتجات الأجهزة، تحتاج لوحة الدائرة الداخلية عادةً إلى الحفاظ على موضع مستقر نسبيًا مع الواجهات ودوائر التحكم والوحدات الأخرى، ويمكن أن تساعد فتحات البطاقة في تحقيق الموضع الهيكلي.

4. أخاديد التثبيت الداخلية تسهل التخطيط المعياري

يمكن استخدام أخاديد التثبيت الداخلية للتركيب:

· الوحدات الإلكترونية

· ثنائي الفينيل متعدد الكلور

· أقواس

· إصلاح المكونات

· الأجزاء الهيكلية الداخلية الأخرى

يمكن أن يوفر الارتفاع 56 مم مع أخاديد التثبيت مساحة تخطيط أكثر مرونة للمكونات الداخلية.

5. هيكل الألومنيوم يوفر دعمًا مستقرًا ومسارًا لتبديد الحرارة

يمكن لملف الألمنيوم باعتباره الجسم الرئيسي للهيكل أن يوفر الحماية الهيكلية وقاعدة تثبيت للمكونات الإلكترونية الداخلية.

في الوقت نفسه، يتمتع الألومنيوم بموصلية حرارية جيدة، وبالدمج مع الهيكل الجانبي، يمكن لهيكل أداة الألومنيوم مقاس 56 مم لمعدات القياس توفير مسار معين لتبديد الحرارة للمعدات.

بالنسبة لمتطلبات التصميم الحراري المحددة، هناك حاجة إلى مزيد من التحديد وفقًا لقوة المكونات الإلكترونية والتخطيط الداخلي.

6. اللوحات الأمامية والخلفية مناسبة لتخطيط واجهة الأداة

تتطلب معدات الأجهزة عادةً واجهات خارجية متعددة، لذلك يمكن تشكيل الألواح الأمامية والخلفية باستخدام الحاسب الآلي وفقًا للوظائف الفعلية.

يمكن تشكيله:

· واجهات الطاقة

· واجهات USB

· واجهات الاتصال

· واجهات البيانات

· ثقوب ضوء المؤشر

· ثقوب الأزرار

· ثقوب التثبيت

· ثقوب أخرى ذات أشكال خاصة

المواصفات الفنية

لماذا تختار ارتفاع 56 ملم؟

يعد الارتفاع 56 مم أكثر ملاءمة للمعدات الإلكترونية ذات الهياكل الداخلية المعقدة نسبيًا.

عندما يحتاج الجزء الداخلي من المعدات إلى النظر في وقت واحد:

ثنائي الفينيل متعدد الكلور + المكونات + الواجهات + مصدر الطاقة + هياكل التثبيت + كابلات التوصيل

قد يؤدي الهيكل المنخفض إلى تقييد التصميم الداخلي.

يمكن أن يوفر الارتفاع الثابت مقاس 56 مم مساحة داخلية أكثر اتساعًا، مع التحكم في أبعاد المعدات الإجمالية من خلال الطول والعرض المخصصين.

بالنسبة لمنتجات الأجهزة، يمكن لهذا الهيكل تحقيق التوازن بين المساحة الداخلية وأبعاد المعدات والحماية الهيكلية.

الحقول القابلة للتطبيق

يوصى بهذا النموذج للتركيز على الأدوات والاختبار والقياس والمعدات الإلكترونية.

1. أدوات القياس الإلكترونية

مناسب لمعدات القياس التي تحتاج إلى تركيب مركبات ثنائي الفينيل متعدد الكلور وواجهات البيانات والوحدات الإلكترونية الداخلية.

يمكن تصنيع الألواح الأمامية والخلفية وفقًا لواجهات الاختبار وواجهات الطاقة وأضواء المؤشر والمتطلبات الأخرى.

2. معدات الاختبار

مناسبة لبعض وحدات الاختبار ومعدات الاختبار الإلكترونية التي تتطلب هيكل هيكل مستقل.

يمكن أن يوفر الارتفاع 56 مم مساحة تركيب واسعة نسبيًا للدوائر والوحدات الداخلية.

3. أدوات الحصول على البيانات

بالنسبة للمعدات التي تحتاج إلى دمج دوائر الحصول على البيانات، وواجهات الاتصال، ووحدات الطاقة، يمكن تخصيص طول الهيكل وعرضه وفقًا لأبعاد PCB.

4. معدات معالجة وتحويل الإشارات

مناسب للمعدات الإلكترونية التي تحتاج إلى تركيب ثنائي الفينيل متعدد الكلور وواجهات الإشارة ووحدات المعالجة الداخلية.

يمكن استخدام فتحات البطاقة الداخلية لتحديد موضع PCB، ويمكن أن تدعم أخاديد التثبيت تثبيت الأجزاء الهيكلية الداخلية الأخرى.

5. معدات الأجهزة المكتبية

بالنسبة للأدوات الإلكترونية الصغيرة التي تحتاج إلى وضعها في المختبرات أو مناضد العمل أو طاولات المعدات، يمكن أن يوفر الارتفاع 56 مم مساحة تركيب داخلية واسعة نسبيًا مع الحفاظ على الهيكل العام مضغوطًا.

يوصى باستخدام توجيهات التطبيق مثل "الأدوات والاختبار والحصول على البيانات ومعالجة الإشارات" في إصدارات الموقع الرسمي، بدلاً من مجالات محددة مثل "الأدوات الطبية" أو "الأدوات العسكرية" التي تتطلب مؤهلات صناعية إضافية أو التحقق.

عناصر قابلة للتخصيص

عملية الإنتاج

يقدم العميل رسومات المنتج أو متطلبات الأبعاد

↓

تأكيد الارتفاع الثابت 56 مم

↓

تأكيد الطول والعرض والتخطيط الداخلي

↓

تأكد من PCB والواجهات والمكونات الداخلية

↓

تصنيع قطاعات الألومنيوم

↓

قطع الطول

↓

التصنيع باستخدام الحاسب الآلي ذو 3 محاور

↓

معالجة اللوحة الأمامية والخلفية

↓

المعالجة السطحية

↓

فحص الأبعاد والمظهر

↓

تجميع الهيكل

↓

فحص المنتج النهائي

↓

عرض ورشة العمل

التعبئة والتغليف والشحن

فحص الجودة

وفقًا لمتطلبات المنتج، يمكن تنفيذ ما يلي:

· فحص مظهر الملف الشخصي

· فحص أبعاد الطول

· فحص أبعاد التصنيع باستخدام الحاسب الآلي

· فحص موضع الثقب

· فحص الخيط

· فحص أبعاد اللوحة ومظهرها

· فحص مظهر المعالجة السطحية

· فحص التجميع

· فحص مظهر المنتج النهائي

بالنسبة للمنتجات ذات المتطلبات الواضحة لتحمل الأبعاد، يمكن إجراء الفحص وفقًا لرسومات العميل والمتطلبات الفنية.

التعليمات

س1. هل ارتفاع هيكل الجهاز ثابت؟

نعم. تم تثبيت ارتفاع هذا النموذج عند 56 ملم، في حين يمكن تخصيص الطول والعرض.

س2. هل يمكن تخصيص الهيكل لأدوات مختلفة؟

نعم. يمكن تخصيص الطول والعرض وفقًا لأبعاد PCB والمكونات الداخلية وتخطيط الواجهة والحجم الإجمالي للمعدات.

س3. هل يحتوي الهيكل على فتحة PCB داخلية؟

نعم. يشتمل هيكل بثق الألومنيوم على فتحة PCB داخلية لتحديد موضع PCB وتركيبه.

س 4. هل يمكن تركيب الوحدات الداخلية داخل الهيكل؟

نعم. يمكن استخدام أخاديد التثبيت الداخلية لتثبيت مركبات ثنائي الفينيل متعدد الكلور، والوحدات الإلكترونية، والأقواس، والمكونات الهيكلية الأخرى.

س5. هل يمكن تخصيص الألواح الأمامية والخلفية؟

نعم. يمكن تصنيع الألواح باستخدام الحاسب الآلي وفقًا للواجهات والأزرار والمؤشرات وفتحات التثبيت والفتحات الأخرى المطلوبة.

س6. هل يوفر هيكل الألومنيوم تبديدًا للحرارة؟

يوفر هيكل بثق الألومنيوم مسارًا لتبديد الحرارة. بالنسبة للمتطلبات الحرارية المحددة، يجب تقييم التصميم وفقًا لقوة المكون والتخطيط الداخلي.

س7. هل يمكن تخصيص لون الهيكل؟

نعم. يمكن تخصيص تشطيب السطح واللون وفقًا لمتطلبات المنتج.

س8. ما هي قدرة التصنيع باستخدام الحاسب الآلي التي تقدمها؟

توفر شركة Boyuan بشكل أساسي عملية التصنيع باستخدام الحاسب الآلي ذات 3 محاور لهيكل الأدوات المصنوعة من الألومنيوم والمكونات ذات الصلة.
