هيكل تحكم صناعي من الألومنيوم مدمج مقاس 42.5 مم

يعتمد هيكل التحكم الصناعي المصنوع من الألومنيوم المدمج مقاس 42.5 مم على هيكل من الألومنيوم. تم تثبيت الارتفاع عند 42.5 مم، ويمكن تخصيص الطول والعرض وفقًا لهيكل المعدات، وأبعاد PCB، ومساحة التثبيت.

يحتوي الجزء الداخلي للهيكل على فتحات بطاقة PCB وأخاديد تثبيت، تُستخدم لتحديد موضع لوحة الدائرة بالإضافة إلى تركيب الوحدات الإلكترونية الداخلية والأقواس والأجزاء الهيكلية الأخرى. يتمتع هيكل الألومنيوم أيضًا بقدرة معينة على تبديد الحرارة، وهو مناسب للمعدات الإلكترونية التي تتطلب دعمًا هيكليًا وتبديدًا أساسيًا للحرارة.

يحافظ الارتفاع البالغ 42.5 ملم على شكل مضغوط نسبيًا مع توفير مساحة أكبر لثنائي الفينيل متعدد الكلور والمكونات الإلكترونية والواجهات وهياكل التثبيت الداخلية مقارنة بالهيكل المنخفض، مما يجعله مناسبًا للتطبيقات التي تحتاج إلى تضمينها في معدات أخرى أو مساحات تركيب محدودة ولكن لا يمكنها استخدام هيكل هيكل منخفض للغاية.

هيكل المنتج

المزايا الأساسية

1. ارتفاع ثابت 42.5 ملم، مناسب لتركيب المعدات المدمجة

بالمقارنة مع الهيكل فائق النحافة، يوفر الارتفاع البالغ 42.5 ملم مساحة داخلية أكثر اتساعًا مع الحفاظ على الحجم الإجمالي المدمج نسبيًا.

بالنسبة للوحدات الإلكترونية التي يلزم تثبيتها في:

• خزائن التحكم
• داخل المعدات
• رفوف أو أماكن تركيب المعدات
• هياكل المعدات المخصصة
• داخل الأجهزة الإلكترونية الأخرى

يمكن تحديد طول وعرض الهيكل وفقًا لمساحة التثبيت الفعلية.

2. الطول والعرض قابلان للتخصيص لسهولة مطابقة مساحة التثبيت

تم تثبيت ارتفاع هيكل التحكم الصناعي المصنوع من الألومنيوم المضمن بقطر 42.5 مم عند 42.5 مم، في حين يمكن تعديل الطول والعرض وفقًا لهيكل المعدات.

يمكن تحديد طول وعرض الهيكل وفقًا لما يلي:

• موقف التثبيت
• أبعاد ثنائي الفينيل متعدد الكلور
• تخطيط المكون
• مواقف الواجهة
• الوحدات الداخلية
• الأبعاد الإجمالية للمعدات

هذا الهيكل مناسب بشكل خاص للوحدات الإلكترونية المدمجة ذات الأحجام غير القياسية.

3. فتحات بطاقة ثنائي الفينيل متعدد الكلور الداخلية لتحديد المواقع لوحة دوائر كهربائية مريحة

يتم تزويد الهيكل الداخلي بفتحات بطاقة PCB، والتي يمكن وضعها وتركيبها وفقًا لهيكل PCB.

بالنسبة للمعدات التي تحتاج إلى دمج لوحة الدائرة داخل الهيكل، يمكن أن تقلل فتحات البطاقة من استخدام أجزاء الدعم الإضافية وتساعد في الحفاظ على استقرار موضع تركيب PCB.

4. أخاديد التثبيت الداخلية تدعم التخطيط الهيكلي الداخلي

بالإضافة إلى فتحات بطاقة PCB، يحتوي الجزء الداخلي للهيكل أيضًا على أخاديد تثبيت، والتي يمكن استخدامها لإصلاح الوحدات الداخلية والأقواس والأجزاء الهيكلية الأخرى.

بالنسبة للمعدات التي تحتاج إلى دمج مكونات إلكترونية متعددة في مساحة محدودة، يمكن تنفيذ التخطيط الداخلي وفقًا للهيكل الفعلي.

5. هيكل الألومنيوم يوازن بين الدعم الهيكلي وتبديد الحرارة

يمكن لشكل الألومنيوم باعتباره الجسم الرئيسي للهيكل أن يوفر دعمًا هيكليًا مستقرًا.

وفي الوقت نفسه، يتمتع الألومنيوم نفسه بموصلية حرارية جيدة، ويمكنه، جنبًا إلى جنب مع هيكل الملف الشخصي، أن يساعد المعدات الإلكترونية على تبديد الحرارة.

بالنسبة للمنتجات ذات المتطلبات المحددة العالية لتبديد الحرارة، يجب تحديد الحلول المقابلة وفقًا لاستهلاك الطاقة والتخطيط والتصميم الحراري الفعلي للمكونات الإلكترونية.

6. تدعم اللوحات الأمامية والخلفية معالجة واجهة الجهاز

يمكن تصنيع الألواح الأمامية والخلفية باستخدام الحاسب الآلي وفقًا لمعدات محددة، على سبيل المثال:

• واجهات الطاقة
• واجهات يو اس بي
• واجهات الاتصالات
• أضواء المؤشر
• أزرار
• فتحات التركيب
• واجهات أخرى ذات شكل خاص

لذلك، يمكن مطابقة الهيكل مع تخطيط الواجهة للمعدات الإلكترونية النهائية.

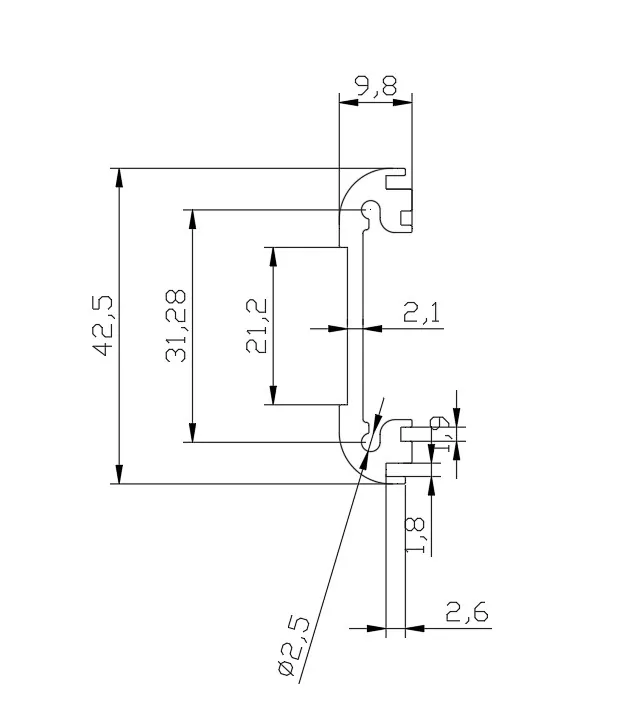

المواصفات الفنية

الحقول القابلة للتطبيق

يوصى بهذا النموذج لتسليط الضوء على "التثبيت المضمن"، لتمييزه عن الطراز المضغوط السابق مقاس 35 مم.

1. وحدات التحكم المدمجة

مناسبة لوحدات التحكم الصغيرة المثبتة داخل معدات التشغيل الآلي، أو خزائن التحكم، أو غيرها من المعدات.

يمكن أن يوفر الارتفاع 42.5 مم مساحة تركيب واسعة نسبيًا للتحكم في مركبات ثنائي الفينيل متعدد الكلور والمكونات الداخلية، بينما يساعد الطول والعرض المخصصان الهيكل على مطابقة موضع التثبيت المحدد.

2. وحدات الحصول على البيانات

بالنسبة للمعدات التي تحتاج إلى تركيب دوائر الاستحواذ والواجهات ووحدات معالجة البيانات، يمكن تثبيت لوحة الدائرة من خلال فتحات بطاقة PCB الداخلية، ويتم تخصيص أبعاد الهيكل وفقًا لمساحة تركيب المعدات.

3. الوحدات الإلكترونية الداخلية للمعدات الصناعية

مناسبة للوحدات الإلكترونية التي تحتاج إلى التكامل داخل المعدات الكبيرة، مثل وحدات التحكم أو الواجهة أو معالجة الإشارات.

يمكن تخصيص طول وعرض الهيكل وفقًا للمساحة الداخلية للمعدات، مما يقلل الأبعاد الخارجية غير الضرورية.

4. معدات الاتصالات المدمجة

مناسب لوحدات الاتصال أو الواجهة التي يلزم تركيبها داخل الأجهزة الأخرى.

يمكن تصنيع الألواح الأمامية والخلفية وفقًا لواجهة الاتصال وواجهة الطاقة والمتطلبات الأخرى.

5. الوحدات الإلكترونية لمعدات الأتمتة

بالنسبة للوحدات الإلكترونية المستقلة في معدات التشغيل الآلي، يمكن للهيكل المصنوع من الألومنيوم أن يوفر حماية هيكلية مستقلة، بينما يتكيف الطول والعرض المخصصان مع موضع التثبيت الداخلي للمعدات.

عناصر قابلة للتخصيص

قدرة التصنيع باستخدام الحاسب الآلي ذات 3 محاور

تستخدم Boyuan Hardware حاليًا بشكل رئيسي التصنيع باستخدام الحاسب الآلي ثلاثي المحاور ويمكنها إجراء عمليات تصنيع لاحقة على الهيكل والألواح المصنوعة من الألومنيوم مقاس 42.5 مم وفقًا لرسومات المنتج.

قد يتضمن محتوى المعالجة ما يلي:

• فتحات CNC
• حفر
• التنصت
• تجهيز ثقب التثبيت
• معالجة ثقب الواجهة
• لوحة الثقوب ذات الشكل الخاص
• فتحات كونتربور/غاطسة
• تصنيع الشعار ووضع العلامات
• الآلات الهيكلية الأخرى

يتم تحديد محتوى المعالجة المحدد وفقًا لرسومات المنتج والمتطلبات الهيكلية.

عملية الإنتاج

يقدم العميل رسومات المنتج أو متطلبات الأبعاد

↓

تأكيد الارتفاع الثابت 42.5 ملم

↓

قم بتأكيد الطول والعرض ومساحة التثبيت المضمنة

↓

تأكد من تخطيط ثنائي الفينيل متعدد الكلور والمكونات الداخلية

↓

تصنيع قطاعات الألومنيوم

↓

قطع الطول

↓

التصنيع باستخدام الحاسب الآلي ذو 3 محاور

↓

معالجة اللوحة الأمامية والخلفية

↓

المعالجة السطحية

↓

فحص الأبعاد والمظهر

↓

تجميع الهيكل

↓

فحص المنتج النهائي

↓

التعبئة والتغليف والشحن

حول بويوان

أكثر من 20 عامًا من الخبرة في تصنيع منتجات الألومنيوم

تعمل شركة Boyuan Hardware في مجال منتجات الألمنيوم والآلات ذات الصلة لأكثر من 20 عامًا، مع المنتجات التي تغطي هيكل الألومنيوم، ومرفقات الألومنيوم، والأجزاء المصنعة باستخدام الحاسب الآلي.

تقريبا. موقع إنتاج بمساحة 10000 متر مربع

تبلغ مساحة إنتاج المصنع حوالي 10000 متر مربع، وهو قادر على تصنيع منتجات الألومنيوم، والتصنيع باستخدام الحاسب الآلي، والحفر، والتنصت، ومعالجة الأسطح، والتجميع، والفحص.

تقريبا. 300 مجموعة من القوالب الموجودة

مع ما يقرب من 300 مجموعة من القوالب الموجودة، متاحة لإنتاج منتجات قطاعات الألومنيوم بمواصفات مختلفة.

التصنيع باستخدام الحاسب الآلي ذو 3 محاور

حاليًا، يتم استخدام CNC ثلاثي المحاور بشكل رئيسي في منتجات الألومنيوم والتصنيع المتعلق بالهيكل، واستكمال الحفر، والنقر، والفتح، وغيرها من العمليات وفقًا لرسومات العملاء.

عرض ورشة العمل

التعليمات

س1. هل ارتفاع هذا الهيكل ثابت؟

نعم. تم تثبيت ارتفاع هذا النموذج عند 42.5 ملم، بينما يمكن تخصيص الطول والعرض.

س2. لماذا يعتبر هذا الهيكل مناسبًا للتركيب المدمج؟

يوفر الارتفاع الثابت مقاس 42.5 مم مظهرًا مضغوطًا نسبيًا مع ترك مساحة داخلية أكبر لتركيب ثنائي الفينيل متعدد الكلور والمكونات وهياكل التثبيت. يمكن أيضًا تعديل الطول والعرض ليناسب مساحة التثبيت المتاحة.

س3. هل يمكن تخصيص الهيكل وفقًا لثنائي الفينيل متعدد الكلور الخاص بي؟

نعم. يمكن تخصيص الطول والعرض وفقًا لأبعاد ثنائي الفينيل متعدد الكلور وتخطيط المكونات ومتطلبات التثبيت.

س 4. هل يحتوي الهيكل على فتحة PCB داخلية؟

نعم. يشتمل هيكل بثق الألومنيوم على فتحة PCB داخلية لتحديد موضع PCB وتركيبه.

س5. هل يمكن تخصيص هياكل التركيب الداخلية؟

نعم. يمكن تصميم أخاديد التثبيت الداخلية والآلات ذات الصلة وفقًا لهيكل المنتج.

س6. هل يمكن تشكيل الألواح الأمامية والخلفية؟

نعم. يمكن تصنيع اللوحات باستخدام الحاسب الآلي للواجهات وفتحات التثبيت والمؤشرات والأزرار والفتحات الأخرى المطلوبة.

س7. هل يمكن استخدام الهيكل لمكونات توليد الحرارة؟

يوفر هيكل بثق الألومنيوم مسارًا لتبديد الحرارة. بالنسبة للمنتجات ذات المتطلبات الحرارية المحددة، يجب تحديد التصميم الفعلي لتبديد الحرارة وفقًا لقوة المكون وتخطيطه.

س8. ما هي قدرة التصنيع باستخدام الحاسب الآلي التي تقدمها؟

توفر شركة Boyuan بشكل أساسي عملية التصنيع باستخدام الحاسب الآلي ذات 3 محاور لهيكل الألومنيوم والمكونات ذات الصلة.
