حاوية صندوق التحكم الصناعي من الألومنيوم مقاس 52 × 52 مم

إن حاوية صندوق التحكم الصناعي الألومنيوم Boyuan 52×52mm عبارة عن غلاف جهاز إلكتروني متوسط ​​الحجم تم تصنيعه بهيكل بثق سبائك الألومنيوم، مع حجم مقطع عرضي خارجي يبلغ 52 مم (عرض) × 52 مم (ارتفاع)، ويمكن تخصيص الطول بشكل تعسفي وفقًا لمتطلبات المعدات الفعلية.

يتم تشكيل المنتج عن طريق قذف مقاطع الألمنيوم، مع حجم مقطع عرضي ثابت للجسم الرئيسي. يمكن قطعها وفقًا للطول الفعلي للمعدات، ويتم إكمال التجميع النهائي من خلال الألواح الطرفية، والتصنيع باستخدام الحاسب الآلي، وعمليات الدعم الأخرى. يمكن تصميم العلبة الإلكترونية لبثق الألومنيوم بفتحات التركيب المقابلة أو هياكل الدعم وفقًا للهيكل الداخلي، لتثبيت مركبات ثنائي الفينيل متعدد الكلور والمكونات الإلكترونية الأخرى. تم تصميم الجزء الداخلي من الهيكل بفتحات بطاقة لوحة الدائرة القياسية، ويمكن إدخال PCB وتثبيته مباشرة بدون براغي إضافية، مما يحسن كفاءة التجميع بشكل كبير.

بالمقارنة مع الصناديق البلاستيكية، تتمتع العبوات المصنوعة من سبائك الألومنيوم بقوة هيكلية أفضل وملمس معدني، ويمكنها تحقيق هياكل مخصصة مثل الواجهات، وفتحات التركيب، والثقوب الملولبة، والفتحات من خلال التصنيع باستخدام الحاسب الآلي.

المزايا الأساسية

01 | مساحة كبيرة مربعة 52 × 52 مم

يوفر حجم المقطع العرضي المربع بعرض 52 مم × ارتفاع 52 مم مساحة داخلية واسعة للمعدات الإلكترونية متوسطة الحجم.

يمكن أن يستوعب العرض 52 مم تخطيطات PCB الأوسع والتصميم جنبًا إلى جنب للواجهات المتعددة، مما يدعم تخطيطات واجهة الإدخال/الإخراج متعددة القنوات؛ يوفر الارتفاع 52 مم مساحة تركيب كبيرة للغاية للمكونات، ويمكن أن يستوعب مكونات أطول مثل المكثفات الإلكتروليتية الكبيرة، والمحولات، وأحواض الحرارة، والمرحلات، والمحاثات، كما يدعم أيضًا تكديس ثنائي الفينيل متعدد الكلور متعدد الطبقات أو تركيب الأجهزة عالية الطاقة مع أحواض حرارة كبيرة.

02 | مقطع عرضي مربع، تركيب مرن

يمنح تصميم المقطع العرضي المربع مقاس 52 × 52 مم العلبة مرونة أكبر أثناء التثبيت. يمكن تعديل اتجاه التركيب بشكل تعسفي وفقًا لمتطلبات مساحة المعدات، والتكيف مع سيناريوهات التجميع المختلفة ومتطلبات تخطيط المعدات.

03 | هيكل بثق الألمنيوم

يتكون جسم العلبة من قذف سبائك الألومنيوم. حجم المقطع العرضي لحاوية بثق الألومنيوم ثابت، بينما يمكن قطع الطول وفقًا لمتطلبات المنتج الفعلية. لذلك، يمكن أن تتكيف نفس حاوية المواصفات مع مركبات ثنائي الفينيل متعدد الكلور والوحدات الإلكترونية ذات الأطوال المختلفة. هذا الهيكل مناسب بشكل خاص للمنتجات الإلكترونية التي تتطلب تطوير السلسلة.

04 | مناسبة لتركيب ثنائي الفينيل متعدد الكلور

يمكن تصميم العلبة الإلكترونية لبثق الألومنيوم بفتحات التركيب المقابلة أو هياكل الدعم وفقًا للهيكل الداخلي، لتثبيت مركبات ثنائي الفينيل متعدد الكلور والمكونات الإلكترونية الأخرى. تم تجهيز الجزء الداخلي بشكل قياسي بفتحات بطاقة لوحة الدائرة، ويمكن إدخال PCB وتثبيته مباشرة بدون براغي إضافية. يمكن أن يستوعب الارتفاع 52 مم تكديس ثنائي الفينيل متعدد الكلور متعدد الطبقات أو الأجهزة عالية الطاقة مع أحواض حرارة كبيرة، مما يوفر حل تغليف موثوقًا للمعدات الإلكترونية عالية الطاقة.

05 | دعم التصنيع باستخدام الحاسب الآلي المخصص

الملف الشخصي القياسي هو مجرد نقطة البداية. يمكن لشركة Boyuan Hardware إجراء عمليات التصنيع باستخدام الحاسب الآلي على حاوية الألومنيوم مقاس 52 × 52 مم وفقًا لرسومات العملاء، بما في ذلك:

• فتحات الواجهة (USB، RJ45، مقابس الطيران، واجهات BNC، واجهات الطاقة، DB9، إلخ.)
• فتحات المسمار وفتحات تحديد المواقع
• الثقوب الملولبة والثقوب المضادة
• فتحات تبديد الحرارة وفتحات التهوية
• فتحات نافذة الشاشة
• فتحات الأزرار وفتحات التبديل
• فتحات تركيب السكك الحديدية DIN
• فتحات التثبيت على الحائط
• الأخاديد والخطوات
• الشطب
• الهياكل المخصصة الأخرى

06 | الطول قابل للتخصيص حسب المنتج

52 × 52 مم هي مواصفات المقطع العرضي للعلبة، ويمكن قطع طول المنتج وفقًا لأبعاد المعدات الفعلية. يتم تأكيد الطول الميكانيكي المحدد وفقًا للمواد والمعالجة السطحية ومتطلبات المنتج.

07 | أداء فعال لتبديد الحرارة

تبلغ الموصلية الحرارية لسبائك الألومنيوم حوالي 200W/(m·K). إلى جانب الهيكل ذو المساحة الكبيرة والمساحة الداخلية الواسعة التي تبلغ 52×52 مم، فإنه يمكنه توصيل وتبديد الحرارة الناتجة عن المكونات الداخلية بشكل فعال. بالنسبة للمعدات عالية الطاقة، فإن غلاف الألومنيوم نفسه عبارة عن مشتت حراري فعال، والذي يمكن أن يطيل عمر خدمة المعدات.

08 | يجمع الهيكل المعدني بين الهيكل والمظهر

سبائك الألومنيوم خفيفة الوزن ولها أداء هيكلي جيد، مع الحفاظ على نسيج المعدن الطبيعي. من خلال المعالجات السطحية مثل الفرشاة، والسفع الرملي، والأكسدة، يمكن الحصول على تأثيرات مظهر مختلفة، مما يمنح المعدات الإلكترونية مظهرًا أكثر احترافًا للمنتج.

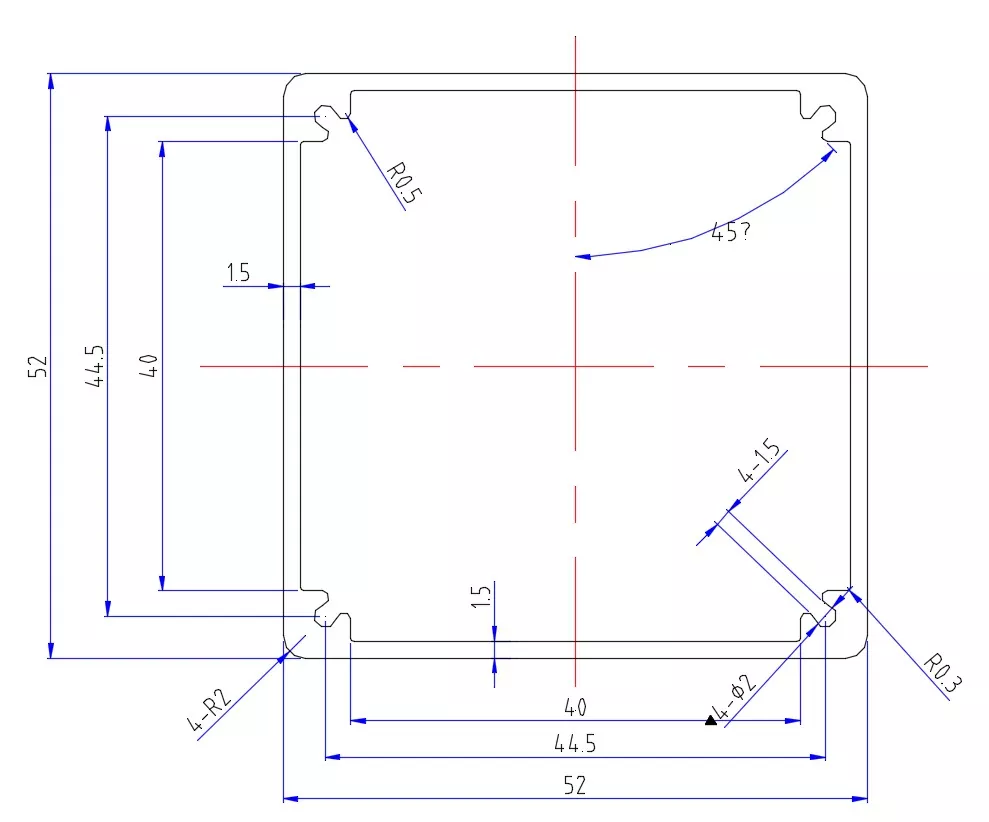

المواصفات الفنية

ملحوظة: يجب أن تخضع درجات المواد المحددة وسمك الجدار ونطاقات الطول وتفاوتات الأبعاد وألوان معالجة السطح لرسومات المنتج الفعلية ومتطلبات الطلب.

ما هي المنتجات المناسبة لعلبة الألمنيوم مقاس 52 × 52 مم؟

ينتمي 52 × 52 مم إلى فئة حاوية الألومنيوم ذات المساحة الكبيرة - حيث يشكل العرض 52 مم والارتفاع 52 مم مقطعًا عرضيًا مربعًا، مما يوفر مساحة داخلية واسعة للغاية يمكنها استيعاب مركبات ثنائي الفينيل متعدد الكلور الأكبر حجمًا، والمكونات الأطول، والمشتتات الحرارية الكبيرة. الارتفاع 52 ملم هو الميزة الأساسية التي تميز هذه المواصفات عن الأحجام الأخرى، مما يمكنها من حمل معدات إلكترونية متوسطة الحجم ذات طاقة أكبر ومكونات أطول ووظائف أكثر تعقيدًا، مما يجعلها خيارًا مثاليًا للتغليف لمعدات التحكم الصناعية والطاقة.

1. هيكل التحكم الصناعي وأجهزة التحكم الصناعية

التصميم ذو المساحة الكبيرة 52 × 52 مم مناسب جدًا لمنتجات التحكم الصناعية:

• هيكل الكمبيوتر التحكم الصناعي
• وحدات التحكم المنطقية القابلة للبرمجة (PLC).
• وحدات التحكم في الحركة
• بوابات إنترنت الأشياء الصناعية
• صناديق التحكم الآلي
• وحدات التحكم بالروبوت
• أجهزة الحوسبة الحافة

2. العاكسون ومحركات المؤازرة

• حاويات العاكس
• وحدات محرك سيرفو
• وحدات التحكم في قيادة المحركات
• سائقي المحركات السائر

3. وحدات الطاقة

يعد التصميم ذو المساحة الكبيرة 52 × 52 مم مناسبًا جدًا لمختلف منتجات الإمداد بالطاقة العالية:

• تبديل وحدات إمدادات الطاقة
• محولات الطاقة الصناعية
• حاويات إمدادات الطاقة للمركبة
• حاويات العاكس
• العلب الألومنيوم المعدل
• وحدات تحويل DC-DC
• وحدات إمداد الطاقة UPS
• وحدات الشاحن
• حاويات نظام إدارة البطارية (BMS).
• مرفقات وحدة المكثفات الفائقة
• وحدات العاكس الضوئية

4. مكبرات الصوت والمعدات الصوتية

• مضخمات صوتية عالية الطاقة
• حاويات مكبر للصوت المهنية
• مضخمات طاقة الترددات اللاسلكية
• وحدات مكبر للصوت السيارة
• وحدات مكبر الصوت المرحلة

5. محطات الاتصالات ومعدات الشبكات

• وحدات محطة قاعدة الاتصالات
• معززات/مكررات الإشارة
• وحدات اتصالات 5G
• وحدات نقل البيانات (DTU)
• أجهزة إرسال واستقبال الألياف الضوئية
• وحدات التبديل الصناعية
• مرفقات جهاز التوجيه
• معدات الجسر اللاسلكي

6. أدوات القياس ومعدات الاختبار

• وحدات راسم الذبذبات
• مرفقات مولد الإشارة
• أدوات الحصول على البيانات
• محللي الطاقة
• وحدات تحليل الطيف
• أدوات اختبار الصلابة
• معدات الاختبار بالموجات فوق الصوتية
• مرفقات مقياس التدفق/مقياس المستوى
• وحدات المتر المتعدد
• أدوات قياس الدقة

7. معدات الاختبارات الطبية

• وحدات الاختبارات الطبية
• معدات المراقبة
• الأدوات الطبية المحمولة
• وحدات معدات العلاج الطبيعي
• وحدات الحصول على الإشارات الحيوية
• وحدات معدات التصوير الطبي

8. التطبيقات المتكاملة للمشتت الحراري

يمكن استخدام العلبة المصنوعة من الألومنيوم مقاس 52 × 52 مم مع المشتتات الحرارية الكبيرة:

• حاويات سائق LED عالية الطاقة
• وحدات الطاقة الإلكترونية
• وحدات التحكم في المحركات
• وحدات شحن المركبات الكهربائية
• وحدات العاكس للطاقة الشمسية

9. صناديق التدريع وتطبيقات مكافحة التدخل

• صناديق التدريع للأجهزة الدقيقة
• التدريع وحدة عالية التردد
• التدريع الإلكتروني الطبي
• درع من الدرجة العسكرية

توفر مادة سبائك الألومنيوم أداء حماية كهرومغناطيسي ممتاز، والمساحة الكبيرة 52×52 مم يمكن أن تستوعب أنظمة الدوائر الكبيرة، مما يمنع بشكل فعال التداخل الكهرومغناطيسي.

ما الذي يمكن تخصيصه لحاوية الألومنيوم مقاس 52×52 مم؟

المعالجة السطحية

أنودة

الأنودة هي إحدى طرق المعالجة السطحية الشائعة الاستخدام لحاويات الألومنيوم. يمكنه تغيير المظهر والخصائص السطحية لسطح الألومنيوم وتحقيق تأثيرات لونية مختلفة.

السفع الرملي

يمكن أن يشكل السفع الرملي نسيجًا غير لامع موحدًا على سطح الألومنيوم، وهو مناسب للمعدات الإلكترونية الصناعية ومرفقات الأدوات.

تنظيف الأسنان بالفرشاة

يمكن أن يشكل الفرشاة أنسجة معدنية عادية، مما يسمح للمنتج بالحفاظ على بنية معدنية واضحة من سبائك الألومنيوم.

النقش بالليزر

يمكن تشكيل ما يلي على سطح حاوية الألومنيوم مقاس 52 × 52 مم:

• الشعار
• نموذج المنتج
• تحديد الواجهة
• رقم المنتج
• النص والأنماط

الطباعة بالشاشة الحريرية

مناسبة لمعالجة الشعارات والنصوص وتحديد الوظائف متعددة الألوان.

تصنيع الآلات المخصصة لعلبة الألمنيوم الاحترافية

نحن لا ننتج حاويات الألمنيوم القياسية فحسب، بل يمكننا أيضًا تخصيصها وفقًا لهياكل منتجات العملاء.

يحتاج العملاء فقط إلى توفير:

رسومات ثنائية الأبعاد / نماذج ثلاثية الأبعاد / عينات مادية / أبعاد المنتج

يمكننا بعد ذلك إجراء تقييم التصنيع وفقًا لمتطلبات المنتج الفعلية.

التصنيع باستخدام الحاسب الآلي يلبي المتطلبات غير القياسية

بالنسبة للمنتجات التي لا يمكن تلبيتها بشكل مباشر من خلال التشكيل الجانبي القياسي 52×52 مم، يمكن تحقيق التخصيص من خلال التصنيع اللاحق باستخدام الحاسب الآلي.

على سبيل المثال:

فتحات واجهة + نوافذ شاشة + فتحات تثبيت + فتحات ملولبة + فتحات تبديد الحرارة + فتحات تثبيت سكة DIN + فتحات تثبيت على الحائط + أخاديد + خطوات + شعار

كل ذلك يمكن تشكيله وفقا لرسومات العملاء.

عرض ورشة العمل

التعليمات

1. ما هي المنتجات المناسبة لحاوية الألمنيوم 52×52mm؟

ينتمي 52 × 52 مم إلى فئة حاوية الألومنيوم ذات المساحة الكبيرة، ومناسبة لهيكل التحكم الصناعي، ووحدات الطاقة، والعاكسات، ومحركات المؤازرة، ومضخمات الطاقة، ومعدات محطة قاعدة الاتصالات، وأدوات القياس، ومعدات الاختبار الطبي، ووحدات محرك السيارات، وأنظمة إدارة البطارية، وما إلى ذلك. يمكن للمساحة الكبيرة المربعة البالغة 52 مم × 52 مم استيعاب المكونات الأطول والمشتتات الحرارية الكبيرة.

2. هل يبلغ طول العلبة 52 × 52 مم؟

الرقم 52×52mm يشير إلى حجم المقطع العرضي للعلبة (العرض × الارتفاع). يمكن قطع طول المنتج وفقًا للمعدات الفعلية وطول ثنائي الفينيل متعدد الكلور.

3. هل يمكن تخصيص طول حاوية الألمنيوم 52×52mm؟

نعم. يمكن قطع طول غلاف الألمنيوم وفقًا لمتطلبات المنتج. يجب تأكيد الطول المحدد مع المواد والمعالجة السطحية وهيكل المنتج.

4. هل يمكن لارتفاع 52 مللي متر أن يستوعب المكثفات والمحولات الإلكتروليتية الكبيرة؟

نعم. يبلغ ارتفاع المكثفات الإلكتروليتية الكبيرة عادةً 35-45 مم، ويمكن للارتفاع الداخلي البالغ 52 مم استيعابها بالكامل، مع ترك هامش للتجميع. يمكن أيضًا استيعاب المحولات الصغيرة بسهولة. هناك حاجة إلى تأكيد محدد وفقًا لأبعاد المكونات الخاصة بك.

5. هل يدعم تركيب السكك الحديدية DIN؟

نعم. يمكن لشركة Boyuan Hardware أن تقوم بتصنيع فتحات تركيب السكك الحديدية DIN على حاوية الألومنيوم وفقًا لمتطلبات العملاء، مما يسهل تركيب وحدات التحكم الصناعية في خزائن التوزيع.

6. هل يمكن تركيب مشتت حراري كبير؟

نعم. يمكن للمساحة الداخلية الكبيرة التي تبلغ 52×52 مم أن تستوعب المشتتات الحرارية الكبيرة، بالإضافة إلى غلاف سبائك الألومنيوم ذو المساحة الكبيرة، فإنه يوفر حلاً ممتازًا لتبديد الحرارة للمعدات عالية الطاقة.

7. هل يمكن عمل ثقوب لتبديد الحرارة على غلاف الألمنيوم؟

نعم. يمكن لشركة Boyuan Hardware أن تقوم بتصنيع فتحات تبديد الحرارة، وفتحات التهوية، وأضلاع تبديد الحرارة، وهياكل تبديد الحرارة الأخرى وفقًا لرسومات العملاء لمساعدة المعدات عالية الطاقة على تبديد الحرارة.

8. هل يمكن معالجة الواجهات مثل مقابس الطيران، وBNC، وDB9؟

يمكن إجراء التصنيع باستخدام الحاسب الآلي على مواضع الواجهة المقابلة وفقًا لرسومات العميل. يمكن أن يستوعب العرض 52 مم التخطيط جنبًا إلى جنب للواجهات المتعددة. يجب تأكيد ما إذا كانت مناسبة بشكل خاص للتصنيع وفقًا لأبعاد الواجهة وهيكل العلبة.

9. هل يمكن تركيب ثنائي الفينيل متعدد الكلور؟

نعم. إن حاوية صندوق التحكم الصناعي المصنوعة من الألومنيوم مقاس 52 × 52 مم مجهزة بشكل قياسي بفتحات بطاقة لوحة الدائرة الداخلية، ويمكن إدخال PCB وتثبيته مباشرة. يدعم الارتفاع 52 مم تركيب PCB متعدد الطبقات أو جهاز عالي الطاقة مع مشتتات حرارية كبيرة. يمكن أيضًا تصميم هياكل التثبيت المقابلة وفقًا لأبعاد ثنائي الفينيل متعدد الكلور وطريقة التثبيت.

10. هل يمكن تخصيص اللوحات النهائية؟

نعم. يمكن تشكيل الأبعاد، ومواضع الفتحات، وهيكل الألواح الطرفية وفقًا لمتطلبات المنتج.

11. هل يمكن عمل شعار؟

نعم. يمكن اختيار طرق معالجة الشعار مثل النقش بالليزر أو الطباعة بالشاشة الحريرية وفقًا لمتطلبات المنتج.

12. هل يمكن اختيار ألوان مختلفة؟

نعم. يمكن لحاوية الألومنيوم تحقيق تأثيرات مظهر مختلفة من خلال عمليات مثل الأنودة، ويمكن تخصيص اللون بشكل عشوائي وفقًا لمتطلبات العملاء.

13. ماذا لو لم يكن مقاس 52×52 مم مناسبًا لثنائي الفينيل متعدد الكلور الخاص بي؟

يمكنك أن ترسل لنا أبعاد PCB أو هيكل المنتج أو النموذج ثلاثي الأبعاد. يمكن لـ Boyuan Hardware أن تساعد في تأكيد ما إذا كانت مواصفات 52×52mm مناسبة وفقًا للأبعاد الفعلية، ويمكنها أيضًا اختيار مواصفات أخرى لمقاطع الألمنيوم أو إجراء عمليات تصنيع مخصصة.

14. هل يمكن عمل العينات أولاً؟

يمكن إجراء تصنيع العينات وفقًا لمتطلبات المشروع. يوصى بالتأكد من أبعاد العينة ومواضع الفتحات والتجميع وتأثير السطح قبل الإنتاج الضخم.

لماذا تختار أجهزة Boyuan؟

بالنسبة لمصنعي المعدات الإلكترونية، ما يهم أكثر هو ما إذا كان المورد يمكنه إكمال المعالجة الداعمة مثل الطول، والألواح الطرفية، وفتحات الواجهة، ونوافذ الشاشة، وفتحات التثبيت، وهياكل تبديد الحرارة، وفتحات تركيب السكك الحديدية DIN، وفتحات التثبيت على الحائط، وهياكل ثنائي الفينيل متعدد الكلور، ومعالجة الأسطح، والشعارات وفقًا للمنتج الفعلي.

لقد ركزت شركة Boyuan على صناعة أغلفة الألومنيوم وشاسيه الألومنيوم لأكثر من 20 عامًا، مع ما يقرب من 10000 متر مربع من مساحة المصنع للإنتاج، مما يوفر تصنيعًا مخصصًا لحاويات الألومنيوم.

بدءًا من ملف الألمنيوم القياسي مقاس 52 × 52 مم وحتى العلبة الإلكترونية النهائية المُشكَّلة بواسطة CNC، يمكننا التصنيع وفقًا لمتطلبات منتج العميل.

إذا كنت تبحث عن حاوية صندوق التحكم الصناعي المصنوعة من الألومنيوم مقاس 52 × 52 مم، فنحن نرحب بك لإرسال أبعاد PCB أو رسومات المنتج أو النماذج ثلاثية الأبعاد.

يمكننا تأكيد المواصفات، طريقة التصنيع، وخطة التخصيص وفقًا لهيكل المنتج الخاص بك.
