غلاف ألومنيوم للتحكم في شريط LED مقاس 52 × 13 مم

غلاف الألومنيوم Boyuan 52×13mm عبارة عن غلاف جهاز إلكتروني رفيع للغاية تم تصنيعه بهيكل بثق سبائك الألومنيوم، مع حجم مقطع عرضي خارجي يبلغ 52 مم (عرض) × 13 مم (ارتفاع)، ويمكن تخصيص الطول بشكل عشوائي وفقًا لمتطلبات المعدات الفعلية.

يتم تشكيل غلاف الألومنيوم لوحدة التحكم بشريط LED مقاس 52 × 13 مم عن طريق تشكيل الألومنيوم، مع حجم مقطع عرضي ثابت للجسم الرئيسي. يمكن قطعها وفقًا للطول الفعلي للمعدات، ويتم إكمال التجميع النهائي من خلال الألواح الطرفية، والتصنيع باستخدام الحاسب الآلي، وعمليات الدعم الأخرى. يمكن تصميم العلبة الإلكترونية لبثق الألومنيوم بفتحات التركيب المقابلة أو هياكل الدعم وفقًا للهيكل الداخلي، لتثبيت مركبات ثنائي الفينيل متعدد الكلور والمكونات الإلكترونية الأخرى. تم تصميم الجزء الداخلي من الهيكل بفتحات بطاقة لوحة الدائرة القياسية، ويمكن إدخال PCB وتثبيته مباشرة بدون براغي إضافية، مما يحسن كفاءة التجميع بشكل كبير.

بالمقارنة مع الصناديق البلاستيكية، تتمتع العبوات المصنوعة من سبائك الألومنيوم بقوة هيكلية أفضل وملمس معدني، ويمكنها تحقيق هياكل مخصصة مثل الواجهات، وفتحات التركيب، والثقوب الملولبة، والفتحات من خلال التصنيع باستخدام الحاسب الآلي.

لقد ركزت شركة Boyuan Hardware على تصنيع أغلفة الألمنيوم وهياكل الألمنيوم لأكثر من 20 عامًا، مع ما يقرب من 10000 متر مربع من مساحة مصنع الإنتاج، ويمكنها توفير تصنيع مخصص لحاويات الألمنيوم وفقًا لرسومات العملاء أو العينات أو متطلبات الحجم.

المزايا الأساسية للمنتج

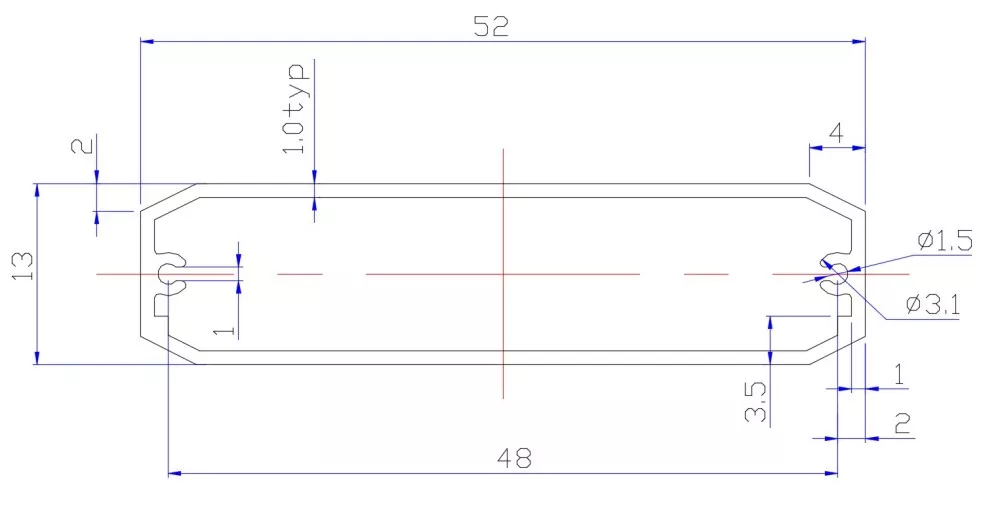

01 | تصميم عريض للغاية ورفيع للغاية مقاس 52 × 13 ملم

يوفر حجم المقطع العرضي الذي يبلغ عرضه 52 مم × ارتفاع 13 مم حلاً تغليفًا رفيعًا للغاية للأجهزة الذكية فائقة النحافة.

يمكن أن يستوعب العرض 52 مم تخطيطات PCB العريضة القياسية ويدعم التصميم جنبًا إلى جنب للواجهات المتعددة ووحدات الوظائف؛ يعد الارتفاع الرفيع جدًا الذي يبلغ 13 مم واحدًا من أنحف المواصفات المتاحة حاليًا في صناعة أغلفة الألومنيوم، مما يمكّن الأجهزة من تحقيق مظهر رفيع للغاية يشبه البطاقة ويعزز بشكل كبير إدراك جودة المنتج والجاذبية التكنولوجية.

02 | هيكل بثق الألمنيوم

يتكون جسم العلبة من قذف سبائك الألومنيوم. حجم المقطع العرضي لحاوية بثق الألومنيوم ثابت، بينما يمكن قطع الطول وفقًا لمتطلبات المنتج الفعلية. لذلك، يمكن أن تتكيف نفس حاوية المواصفات مع مركبات ثنائي الفينيل متعدد الكلور والوحدات الإلكترونية ذات الأطوال المختلفة.

03 | مناسبة لتركيب ثنائي الفينيل متعدد الكلور

يمكن تصميم العلبة الإلكترونية لبثق الألومنيوم بفتحات التركيب المقابلة أو هياكل الدعم وفقًا للهيكل الداخلي، لتثبيت مركبات ثنائي الفينيل متعدد الكلور والمكونات الإلكترونية الأخرى. تم تجهيز الجزء الداخلي بشكل قياسي بفتحات بطاقة لوحة الدائرة، ويمكن إدخال PCB وتثبيته مباشرة بدون براغي إضافية. تم تصميم الارتفاع 13 مم بدقة لاستيعاب مركبات ثنائي الفينيل متعدد الكلور القياسية بسمك 1.6 مم والمكونات المثبتة على السطح.

04 | دعم التصنيع باستخدام الحاسب الآلي المخصص

الملف الشخصي القياسي هو مجرد نقطة البداية. يمكن لشركة Boyuan Hardware إجراء عمليات التصنيع باستخدام الحاسب الآلي على حاوية الألومنيوم مقاس 52 × 13 مم وفقًا لرسومات العملاء، بما في ذلك:

• فتحات الواجهة (واجهات USB، وType-C، وDC، وما إلى ذلك)
• فتحات ضوء المؤشر
• فتحات الأزرار
• تصاعد الثقوب وتحديد المواقع الثقوب
• الثقوب الملولبة والثقوب المضادة
• الأخاديد والخطوات
• هياكل تبديد الحرارة
• الشطب
• الهياكل المخصصة الأخرى

05 | الطول قابل للتخصيص حسب المنتج

52×13 مم هي مواصفات المقطع العرضي للعلبة، ويمكن قطع طول المنتج وفقًا لأبعاد المعدات الفعلية. يتم تأكيد الطول الميكانيكي المحدد وفقًا للمواد والمعالجة السطحية ومتطلبات المنتج.

06 | يجمع الهيكل المعدني بين الهيكل والمظهر

سبائك الألومنيوم خفيفة الوزن ولها أداء هيكلي جيد، مع الحفاظ على نسيج المعدن الطبيعي. من خلال المعالجات السطحية مثل الفرشاة، والسفع الرملي، والأكسدة، يمكن الحصول على تأثيرات مظهر مختلفة، مما يمنح الأجهزة الرفيعة جدًا ملمسًا أكثر دقة للمنتج.

07 | مناسبة للتثبيت المضمن

إن سمك 13 مم فائق النحافة يجعل حاوية الألومنيوم مقاس 52 × 13 مم مناسبة جدًا للتركيب المدمج في المساحات الضيقة - مثل الجدران الداخلية، وداخل الأثاث، وداخل المعدات، وداخل قنوات شريط LED - دون شغل مساحة إضافية.

المواصفات الفنية

ملحوظة: يجب أن تخضع درجات المواد المحددة وسمك الجدار ونطاقات الطول وتفاوتات الأبعاد وألوان معالجة السطح لرسومات المنتج الفعلية ومتطلبات الطلب.

ما هي المنتجات المناسبة لها؟

ينتمي 52 × 13 مم إلى فئة حاويات الألومنيوم فائقة الاتساع والرفيعة للغاية - يمكن للعرض 52 مم أن يستوعب تخطيطات PCB العريضة القياسية، ويحقق الارتفاع 13 مم شكلًا نحيفًا للغاية يشبه البطاقة. يعد الارتفاع الرفيع جدًا الذي يبلغ 13 مم هو الميزة الأساسية التي تميز هذه المواصفات عن جميع الأحجام الأخرى، مما يجعلها واحدة من أنحف حاويات الألومنيوم في الصناعة، ومناسبة بشكل خاص للأجهزة الذكية فائقة النحافة ذات متطلبات السُمك القصوى.

1. أجهزة التحكم في شريط LED ومخفتات الإضاءة

• وحدات تحكم قطاع LED
• وحدات التحكم في التعتيم RGB/RGBW
• أجهزة فك التشفير DMX
• المخفتات LED
• وحدات التحكم في الإضاءة الذكية
• وحدات التحكم بمحركات الستائر

لماذا يعتبر 52 × 13 مم مناسبًا لوحدات التحكم في شريط LED؟ عادةً ما تحتاج وحدات التحكم الشريطية LED إلى التثبيت جنبًا إلى جنب مع قناة LED أو تضمينها داخل قناة الشريط، حيث تكون مساحة التثبيت محدودة للغاية. يسمح الارتفاع الرفيع للغاية الذي يبلغ 13 ملم بوضع وحدة التحكم بسهولة داخل قناة الشريط أو توصيلها بالجزء الخلفي من الشريط. يمكن أن يستوعب العرض 52 مم لوحة PCB أوسع وواجهات متعددة (إدخال الطاقة، وإدخال الإشارة، وإخراج الشريط)، كما يساعد غلاف سبائك الألومنيوم على تبديد الحرارة من شريحة التشغيل، مما يطيل عمر خدمة وحدة التحكم.

2. الشواحن اللاسلكية

• أجهزة الشحن اللاسلكية لسطح المكتب
• وحدات شحن لاسلكية للسيارة
• منصات شحن لاسلكية مدمجة
• لوحات شحن لاسلكية متعددة الأجهزة

لماذا يعتبر مقاس 52×13 ملم مناسبًا للشواحن اللاسلكية؟ تتبع أجهزة الشحن اللاسلكية تصميمات رفيعة للغاية لتعزيز تجربة المستخدم. يسمح الارتفاع الرفيع للغاية البالغ 13 مم للشاحن بتحقيق سُمك يشبه البطاقة تقريبًا، ويمكن أن يستوعب العرض 52 مم ملف شحن لاسلكي قياسي (قطره حوالي 45-50 مم) ولوحة دائرة التحكم. يساعد الغلاف المصنوع من سبائك الألومنيوم على تبديد الحرارة أثناء الشحن.

3. المقابس الذكية ولوحات المفاتيح الذكية

• حاويات المقابس الذكية
• وحدات التبديل الذكية واي فاي
• وحدات التحكم زيجبي
• لوحات التحكم بالمنزل الذكي

لماذا يعتبر مقاس 52×13 مم مناسبًا للوحات المفاتيح الذكية؟ يجب تضمين المفاتيح الذكية في التثبيت القياسي الذي يحتوي على 86 صندوقًا، حيث تكون المساحة الداخلية محدودة. يتطابق العرض البالغ 52 مم مع أبعاد اللوحة القياسية، كما يسمح السُمك الرفيع للغاية البالغ 13 مم للوحة بأن تكون رفيعة وممتعة من الناحية الجمالية، دون أن تبرز من الحائط.

4. بطاقات الأسعار الإلكترونية والملصقات الإلكترونية

• علامات الأسعار الإلكترونية للسوبر ماركت
• الملصقات الإلكترونية للمستودعات
• ملصقات الرف الذكية
• ملصقات الرف الإلكتروني ESL

لماذا يعتبر 52 × 13 مم مناسبًا لبطاقات الأسعار الإلكترونية؟ يجب إرفاق بطاقات الأسعار الإلكترونية بحواف الرفوف، مع متطلبات عالية جدًا للسمك. الارتفاع الرفيع للغاية البالغ 13 مم يجعل بطاقة السعر لا تشغل أي مساحة على الرف تقريبًا، ويمكن أن يستوعب العرض 52 مم شاشة ورقية إلكترونية (الأحجام الشائعة هي 4.2 بوصة/5.8 بوصة، وما إلى ذلك) ولوحة دائرة التحكم.

5. أجهزة استشعار رفيعة للغاية

• أجهزة استشعار كهروضوئية رقيقة جدا
• وحدات استشعار جسم الإنسان بالأشعة تحت الحمراء
• أجهزة استشعار الإضاءة
• حساسات درجة الحرارة والرطوبة
• وحدات قياس المسافة بالموجات فوق الصوتية
• وحدات الكشف عن PM2.5

6. بطاقات التحكم في العرض LED

• بطاقات التحكم LED الصغيرة
• عرض بطاقات الاستلام
• بطاقات التحكم غير المتزامنة

7. منارات بلوتوث وعلامات تحديد المواقع

• منارات بلوتوث
• علامات تحديد المواقع في الأماكن المغلقة
• علامات تتبع الأصول
• أجهزة مكافحة خسر

8. إمدادات الطاقة والمحولات فائقة النحافة

• محولات طاقة رفيعة للغاية
• إمدادات الطاقة للسائق LED
• مرفقات وحدة الشحن السريع
• وحدات تحويل DC-DC

9. وحدات التحكم بالمنزل الذكي

• وحدات التحكم الذكية في الستائر
• وحدات التحكم في الإضاءة الذكية
• لوحات ترموستات
• محطات الرصد البيئي

معلمات قابلة للتخصيص

المعالجة السطحية

أنودة

الأنودة هي إحدى طرق المعالجة السطحية الشائعة الاستخدام لحاويات الألومنيوم. يمكنه تغيير المظهر والخصائص السطحية لسطح الألومنيوم وتحقيق تأثيرات لونية مختلفة.

السفع الرملي

يمكن أن يشكل السفع الرملي نسيجًا غير لامع موحدًا على سطح الألومنيوم، وهو مناسب للمعدات الصناعية ومرفقات المنزل الذكي.

تنظيف الأسنان بالفرشاة

يمكن أن يشكل الفرشاة أنسجة معدنية عادية، مما يسمح للمنتج بالحفاظ على بنية معدنية واضحة من سبائك الألومنيوم.

النقش بالليزر

يمكن تشكيل ما يلي على سطح حاوية الألومنيوم مقاس 52 × 13 مم:

• الشعار
• نموذج المنتج
• تحديد الواجهة
• رقم المنتج
• النص والأنماط

الطباعة بالشاشة الحريرية

مناسبة لمعالجة الشعارات والنصوص وتحديد الوظائف متعددة الألوان.

تصنيع الآلات المخصصة لعلبة الألمنيوم الاحترافية

نحن لا ننتج حاويات الألمنيوم القياسية فحسب، بل يمكننا أيضًا تخصيصها وفقًا لهياكل منتجات العملاء.

يحتاج العملاء فقط إلى توفير:

رسومات ثنائية الأبعاد / نماذج ثلاثية الأبعاد / عينات مادية / أبعاد المنتج

يمكننا بعد ذلك إجراء تقييم التصنيع وفقًا لمتطلبات المنتج الفعلية.

التصنيع باستخدام الحاسب الآلي يلبي المتطلبات غير القياسية

بالنسبة للمنتجات التي لا يمكن تلبيتها بشكل مباشر من خلال التشكيل الجانبي القياسي 52×13 مم، يمكن تحقيق التخصيص من خلال التصنيع اللاحق باستخدام الحاسب الآلي.

على سبيل المثال:

فتحات الواجهة + فتحات ضوء المؤشر + فتحات الأزرار + فتحات التثبيت + الأخاديد + الخطوات + الشعار

كل ذلك يمكن تشكيله وفقا لرسومات العملاء.

دليل اختيار المنتج

إذا كان جهازك يتطلب متطلبات سماكة شديدة

13 مم هي واحدة من أنحف المواصفات المتوفرة حاليًا في صناعة أغلفة الألومنيوم، وهي مناسبة لوحدات التحكم في شريط LED، وأجهزة الشحن اللاسلكية، وبطاقات الأسعار الإلكترونية، وغيرها من المنتجات ذات متطلبات السُمك العالية للغاية.

إذا كان عرض ثنائي الفينيل متعدد الكلور الخاص بك قريبًا من 52 مم

يعد 52 × 13 مم خيارًا مثاليًا - حيث يوفر العرض 52 مم مساحة توجيه PCB واسعة وتخطيط وحدة الوظائف.

إذا كنت بحاجة إلى التثبيت المضمن

السمك الرفيع للغاية 13 مم مناسب للتركيب في المساحات الضيقة - داخل قنوات شريط LED، وداخل الجدران، وداخل المعدات، وما إلى ذلك - دون شغل مساحة إضافية.

إذا كنت بحاجة إلى التثبيت في لوحة قياسية

يتطابق العرض 52 مم مع أبعاد اللوحة القياسية البالغ عددها 86، وهو مناسب للمفاتيح الذكية وأجهزة تنظيم الحرارة وغيرها من المنتجات من نوع اللوحة.

إذا كان منتجك يحتاج إلى تبديد الحرارة

تتميز مادة سبائك الألومنيوم بموصلية حرارية ممتازة، ومناسبة لوحدات التحكم LED وغيرها من الأجهزة الرقيقة للغاية ذات توليد حرارة كبير نسبيًا.

إذا كانت أطوال PCB مختلفة

يمكن قطع الملف الشخصي وفقًا لطول المنتج، ويمكن أن تتكيف نفس مواصفات المقطع العرضي مع المنتجات ذات الأطوال المختلفة.

عرض ورشة العمل

التعليمات

1. ما هي المنتجات المناسبة لحاوية الألمنيوم هذه؟

تنتمي حاوية الألومنيوم لوحدة التحكم بشريط LED مقاس 52 × 13 مم إلى فئة حاوية الألومنيوم فائقة الاتساع والرفيعة للغاية. تشمل التطبيقات الأساسية وحدات التحكم في شريط LED، والشواحن اللاسلكية، والمقابس الذكية، ولوحات المفاتيح الذكية، وبطاقات الأسعار الإلكترونية، وإشارات البلوتوث، وأجهزة الاستشعار الرفيعة للغاية، وبطاقات التحكم في العرض، وما إلى ذلك. يعد الارتفاع الرفيع للغاية الذي يبلغ 13 مم واحدًا من أنحف حاويات الألومنيوم في الصناعة، وهو مناسب للأجهزة الذكية فائقة النحافة ذات متطلبات السُمك القصوى.

2. هل يبلغ طول العلبة 52 × 13 ملم؟

الرقم 52×13mm يشير إلى حجم المقطع العرضي للعلبة (العرض × الارتفاع). يمكن قطع طول المنتج وفقًا للمعدات الفعلية وطول ثنائي الفينيل متعدد الكلور.

3. هل يمكن تخصيص طول حاوية الألمنيوم 52×13mm؟

نعم. يمكن قطع طول غلاف الألمنيوم وفقًا لمتطلبات المنتج. يجب تأكيد الطول المحدد مع المواد والمعالجة السطحية وهيكل المنتج.

4. هل يمكن لارتفاع 13 مم أن يستوعب ثنائي الفينيل متعدد الكلور؟

نعم. تم تصميم الارتفاع 13 مم بدقة لاستيعاب مركبات ثنائي الفينيل متعدد الكلور القياسية بسمك 1.6 مم والمكونات المثبتة على السطح. هناك حاجة إلى تأكيد محدد وفقًا لسمك ثنائي الفينيل متعدد الكلور وارتفاع المكون.

5. هل هو مناسب لوحدات تحكم شريط LED؟

مناسب جدًا. يمكن أن يتناسب الارتفاع الرفيع للغاية 13 مم بسهولة داخل قناة شريط LED، ويمكن أن يستوعب العرض 52 مم وحدة التحكم PCB والواجهات المتعددة. يساعد الغلاف المصنوع من سبائك الألومنيوم على تبديد الحرارة من شريحة التشغيل.

6. هل يمكن عمل فتحة واجهة من النوع C على علبة الألومنيوم؟

نعم. يمكن لشركة Boyuan Hardware أن تعمل بدقة على تشغيل فتحات الواجهة المختلفة مثل واجهات الطاقة من النوع C، وUSB، وDC وفقًا لرسومات العملاء.
