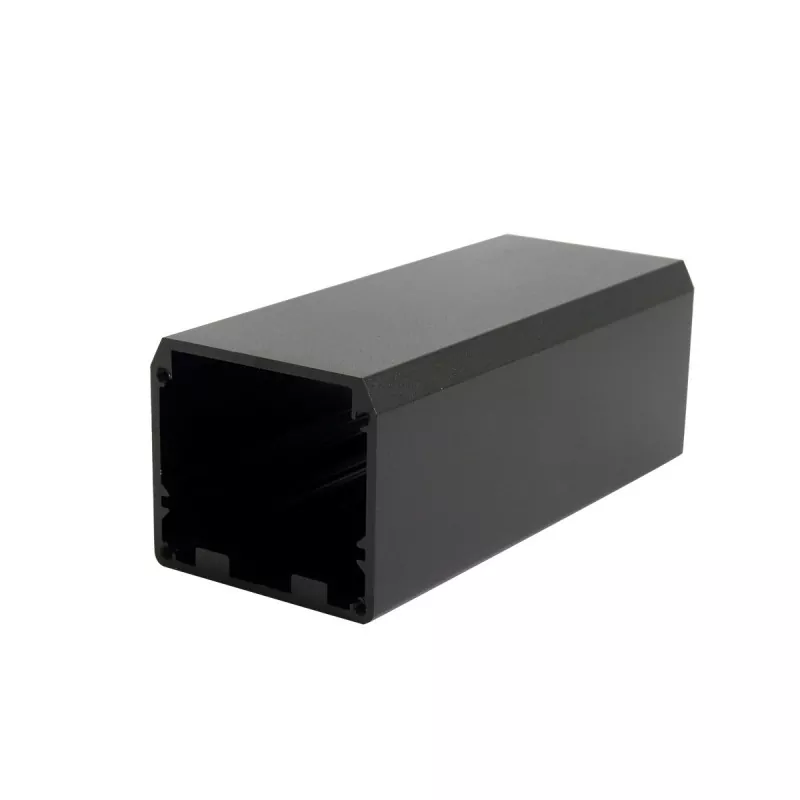

مزود طاقة من الألومنيوم مقاس 50 × 44 مم وعلبة تحكم صناعية

إن غلاف مزود الطاقة الألومنيوم والتحكم الصناعي Boyuan 50×44mm عبارة عن غلاف جهاز إلكتروني متوسط ​​الحجم تم تصنيعه بهيكل بثق سبائك الألومنيوم، مع حجم مقطع عرضي خارجي يبلغ 50 مم (عرض) × 44 مم (ارتفاع)، ويمكن تخصيص الطول بشكل عشوائي وفقًا لمتطلبات المعدات الفعلية.

يتم تشكيل المنتج عن طريق قذف مقاطع الألمنيوم، مع حجم مقطع عرضي ثابت للجسم الرئيسي. يمكن قطعها وفقًا للطول الفعلي للمعدات، ويتم إكمال التجميع النهائي من خلال الألواح الطرفية، والتصنيع باستخدام الحاسب الآلي، وعمليات الدعم الأخرى.

يمكن تصميم العلبة الإلكترونية لبثق الألومنيوم بفتحات التركيب المقابلة أو هياكل الدعم وفقًا للهيكل الداخلي، لتثبيت مركبات ثنائي الفينيل متعدد الكلور والمكونات الإلكترونية الأخرى. تم تصميم الجزء الداخلي من الهيكل بفتحات بطاقة لوحة الدائرة القياسية، ويمكن إدخال PCB وتثبيته مباشرة بدون براغي إضافية، مما يحسن كفاءة التجميع بشكل كبير.

بالمقارنة مع الصناديق البلاستيكية، تتمتع العبوات المصنوعة من سبائك الألومنيوم بقوة هيكلية أفضل وملمس معدني، ويمكنها تحقيق هياكل مخصصة مثل الواجهات، وفتحات التركيب، والثقوب الملولبة، والفتحات من خلال التصنيع باستخدام الحاسب الآلي.

تكمن القيمة الأساسية البالغة 50 × 44 مم في "الجسم العريض والمساحة الكبيرة" - يمكن أن يستوعب العرض 50 مم مركبات ثنائي الفينيل متعدد الكلور العريضة القياسية وتخطيطات الواجهة المتعددة، ويوفر الارتفاع 44 مم مساحة داخلية واسعة لتثبيت مكونات أطول.

هذه المواصفات مناسبة بشكل خاص لوحدات الطاقة، ومضخمات الطاقة، وأجهزة التحكم الصناعية، وأدوات القياس، ومعدات محطة قاعدة الاتصالات، ومعدات الحصول على البيانات ونقلها، ووحدات محرك السيارات، وأدوات الاختبار الطبي، وغيرها من المعدات الإلكترونية متوسطة الحجم ذات المتطلبات العالية للمساحة الداخلية.

لقد ركزت شركة Boyuan Hardware على تصنيع أغلفة الألمنيوم وهياكل الألمنيوم لأكثر من 20 عامًا، مع ما يقرب من 10000 متر مربع من مساحة مصنع الإنتاج، ويمكنها توفير تصنيع مخصص لحاويات الألمنيوم وفقًا لرسومات العملاء أو العينات أو متطلبات الحجم.

المزايا الأساسية للمنتج

01 | تصميم بمساحة واسعة 50×44 ملم

يوفر حجم المقطع العرضي الذي يبلغ عرضه 50 مم × 44 مم مساحة داخلية واسعة للمعدات الإلكترونية متوسطة الحجم.

يمكن أن يستوعب العرض 50 مم تخطيطات PCB الأوسع والتصميم جنبًا إلى جنب للواجهات المتعددة؛ يوفر الارتفاع 44 مم مساحة أكبر لتركيب المكونات، ويمكن أن يستوعب المكونات الأطول مثل المكثفات الإلكتروليتية والمحولات وأحواض الحرارة والمرحلات، كما يدعم أيضًا تصميم ثنائي الفينيل متعدد الكلور على الوجهين، مما يلبي احتياجات التكامل لأنظمة الدوائر المعقدة.

02 | هيكل بثق الألمنيوم

يتكون جسم العلبة من قذف سبائك الألومنيوم.

حجم المقطع العرضي لحاوية بثق الألومنيوم ثابت، بينما يمكن قطع الطول وفقًا لمتطلبات المنتج الفعلية. لذلك، يمكن أن تتكيف نفس حاوية المواصفات مع مركبات ثنائي الفينيل متعدد الكلور والوحدات الإلكترونية ذات الأطوال المختلفة. هذا الهيكل مناسب بشكل خاص للمنتجات الإلكترونية التي تتطلب تطوير السلسلة.

03 | مناسبة لتركيب ثنائي الفينيل متعدد الكلور

يمكن تصميم العلبة الإلكترونية لبثق الألومنيوم بفتحات التركيب المقابلة أو هياكل الدعم وفقًا للهيكل الداخلي، لتثبيت مركبات ثنائي الفينيل متعدد الكلور والمكونات الإلكترونية الأخرى.

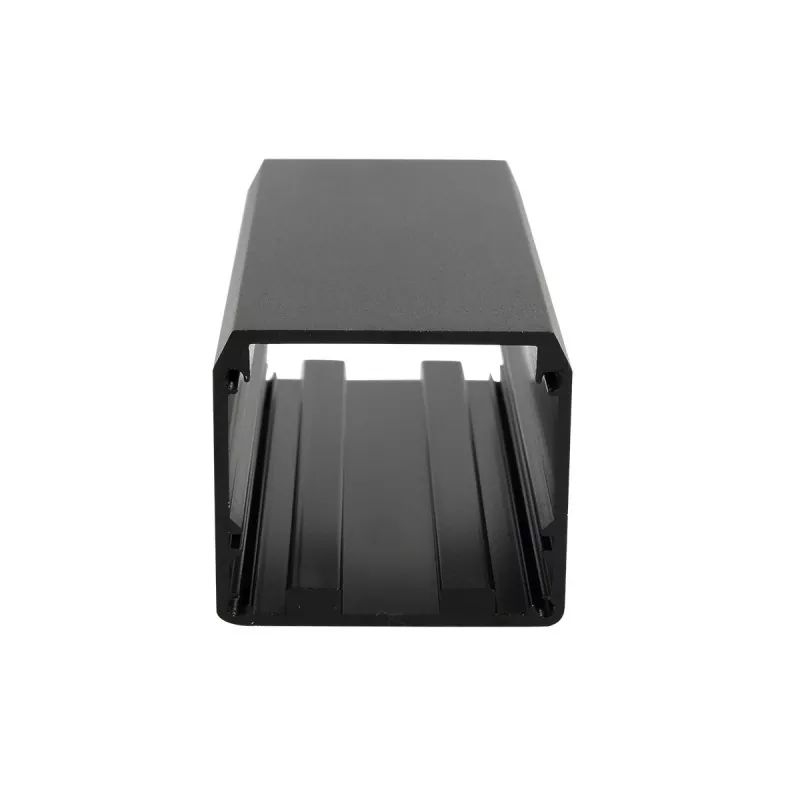

تم تجهيز الجزء الداخلي بشكل قياسي بفتحات بطاقة لوحة الدائرة، ويمكن إدخال PCB وتثبيته مباشرة بدون براغي إضافية. يمكن أن يستوعب الارتفاع 44 مم تكديس ثنائي الفينيل متعدد الكلور أو الأجهزة عالية الطاقة المزودة بأحواض حرارية، مما يوفر حل تغليف موثوقًا للمعدات الإلكترونية عالية الطاقة.

04 | دعم التصنيع باستخدام الحاسب الآلي المخصص

الملف الشخصي القياسي هو مجرد نقطة البداية.

يمكن لشركة Boyuan Hardware إجراء عمليات التصنيع باستخدام الحاسب الآلي على حاوية الألومنيوم مقاس 50 × 44 مم وفقًا لرسومات العملاء، بما في ذلك:

• فتحات الواجهة (USB، RJ45، واجهات الطاقة، مقابس الطيران، إلخ.)
• فتحات المسمار وفتحات تحديد المواقع
• الثقوب الملولبة والثقوب المضادة
• الأخاديد والخطوات
• فتحات تبديد الحرارة وفتحات التهوية
• الشطب
• الهياكل المخصصة الأخرى

05 | الطول قابل للتخصيص حسب المنتج

50×44 مم هي مواصفات المقطع العرضي للحاوية، ويمكن قطع طول حاوية مصدر الطاقة والتحكم الصناعي المصنوعة من الألومنيوم 50×44 مم وفقًا لأبعاد المعدات الفعلية. يتم تأكيد الطول الميكانيكي المحدد وفقًا للمواد والمعالجة السطحية ومتطلبات المنتج.

06 | أداء فعال لتبديد الحرارة

تبلغ الموصلية الحرارية لسبائك الألومنيوم حوالي 200W/(m·K). مع مساحة سطح أكبر تبلغ 50×44 مم، فإنه يمكنه توصيل وتبديد الحرارة الناتجة عن المكونات الداخلية بشكل فعال. بالنسبة للمعدات ذات توليد الحرارة الكبيرة مثل وحدات الطاقة ومضخمات الطاقة، فإن حاوية الألومنيوم نفسها عبارة عن مشتت حراري فعال، والذي يمكن أن يطيل عمر خدمة المعدات.

07 | يجمع الهيكل المعدني بين الهيكل والمظهر

سبائك الألومنيوم خفيفة الوزن ولها أداء هيكلي جيد، مع الحفاظ على نسيج المعدن الطبيعي. من خلال المعالجات السطحية مثل الفرشاة، والسفع الرملي، والأكسدة، يمكن الحصول على تأثيرات مظهر مختلفة، مما يمنح المعدات الإلكترونية مظهرًا أكثر احترافًا للمنتج.

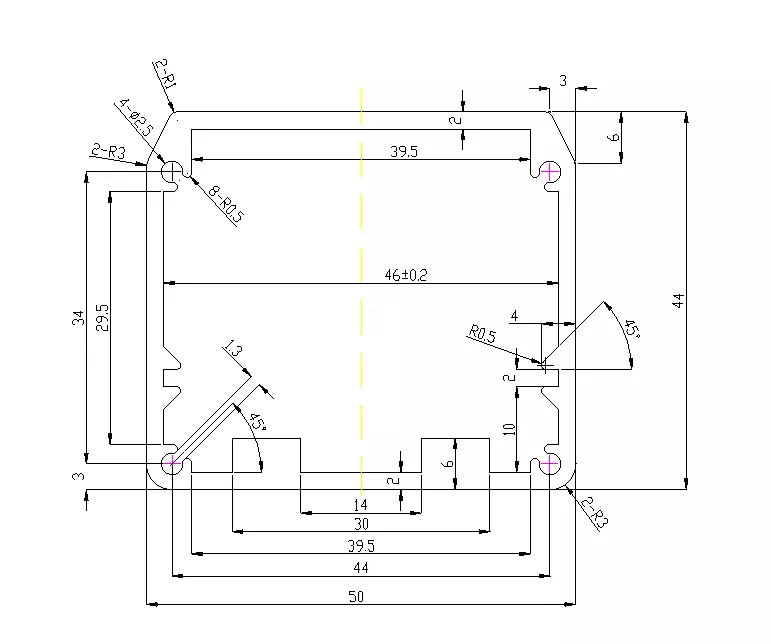

المواصفات الفنية لعلبة ألومنيوم مقاس 50 × 44 مم

ملحوظة: يجب أن تخضع درجات المواد المحددة وسمك الجدار ونطاقات الطول وتفاوتات الأبعاد وألوان معالجة السطح لرسومات المنتج الفعلية ومتطلبات الطلب.

ما هي المنتجات المناسبة لعلبة الألمنيوم مقاس 50×44 مم؟

ينتمي 50 × 44 مم إلى فئة حاوية الألومنيوم ذات المساحة الواسعة - ويدعم العرض 50 مم التخطيط جنبًا إلى جنب للواجهات المتعددة، ويمكن أن يستوعب الارتفاع 44 مم المكونات الأطول والمشتتات الحرارية. الارتفاع 44 ملم هو الميزة الأساسية التي تميز هذه المواصفات عن العبوات الصغيرة، مما يمكنها من حمل معدات إلكترونية ذات طاقة أكبر ومكونات أطول.

1. وحدات الطاقة

تصميم المساحة الواسعة 50 × 44 مم مناسب جدًا لمنتجات الطاقة المختلفة:

• تبديل وحدات إمدادات الطاقة
• محولات الطاقة
• حاويات إمدادات الطاقة للمركبة
• حاويات العاكس
• العلب الألومنيوم المعدل
• وحدات تحويل DC-DC
• وحدات إمداد الطاقة UPS
• وحدات الشاحن

لماذا يعتبر 50×44 ملم مناسبًا لوحدات الطاقة؟ تحتاج وحدات الطاقة عادةً إلى استيعاب مكونات أطول مثل المكثفات الإلكتروليتية (ارتفاعها عادةً 25-35 مم)، والمحولات، والمشتتات الحرارية. يوفر الارتفاع 44 مم مساحة تركيب واسعة، بينما يمكن أن يستوعب العرض 50 مم تخطيطات PCB واسعة، كما تساعد مادة سبائك الألومنيوم أيضًا الأجهزة عالية الطاقة على تبديد الحرارة بكفاءة.

2. مكبرات الصوت والمعدات الصوتية

• مرفقات مكبر للصوت
• مضخمات الطاقة الصوتية
• وحدات مضخم الإشارة
• مضخمات طاقة الترددات اللاسلكية

لماذا يعتبر 50 × 44 مم مناسبًا لمكبرات الصوت؟ تحتاج مكبرات الصوت إلى مساحة داخلية كبيرة نسبيًا لاستيعاب دوائر مكبر الصوت، والمشتتات الحرارية، وأقسام إمداد الطاقة. يمكن للارتفاع 44 مم تركيب مكونات أطول، كما أن غلاف سبائك الألومنيوم يعمل أيضًا على وظيفة تبديد الحرارة، وهو مناسب لمعدات الصوت ومضخم الترددات اللاسلكية مع توليد حرارة كبير.

3. وحدات التحكم والأتمتة الصناعية

• أجهزة التحكم الصناعية
• وحدات التحكم المنطقية القابلة للبرمجة (PLC).
• وحدات التحكم في الحركة
• وحدات محرك السيارات
• وحدات العاكس
• وحدات توسيع الإدخال/الإخراج
• صناديق التحكم الآلي

لماذا يعتبر 50×44 مم مناسبًا لوحدات التحكم الصناعية؟ تحتاج وحدات التحكم الصناعية عادة إلى استيعاب العديد من الواجهات (RS232، RS485، CAN، Ethernet، وما إلى ذلك) ولوحات التحكم ذات الحجم الأكبر. يمكن أن يستوعب العرض 50 مم واجهات متعددة جنبًا إلى جنب، ويمكن للارتفاع 44 مم تركيب أجهزة الطاقة ذات المبددات الحرارية.

4. أدوات القياس ومعدات الاختبار

• وحدات راسم الذبذبات
• مرفقات مولد الإشارة
• أدوات الحصول على البيانات
• محللي الطاقة
• وحدات تحليل الطيف
• أدوات اختبار الصلابة
• معدات الاختبار بالموجات فوق الصوتية
• مرفقات مقياس التدفق/مقياس المستوى

لماذا يعتبر 50×44 ملم مناسبًا لأدوات القياس؟ تحتاج أدوات القياس إلى تخطيطات PCB أكبر لاستيعاب دوائر معالجة الإشارات والواجهات المتعددة. يمكن أن يستوعب العرض 50 مم مركبات ثنائي الفينيل متعدد الكلور ذات العرض القياسي، ويمكن أن يستوعب الارتفاع 44 مم مكونات مثل المحولات والمرحلات.

5. معدات الاتصالات والشبكات

• وحدات محطة قاعدة الاتصالات
• معززات الإشارة
• وحدات اتصالات GPS/GPRS/5G
• وحدات نقل البيانات (DTU)
• أجهزة إرسال واستقبال الألياف الضوئية
• معدات الجسر اللاسلكي
• وحدات التبديل

6. معدات الاختبارات الطبية

• وحدات الاختبارات الطبية
• معدات المراقبة
• الأدوات الطبية المحمولة
• وحدات معدات العلاج الطبيعي
• وحدات الحصول على الإشارات الحيوية

7. التطبيقات المتكاملة للمشتت الحراري

يمكن استخدام العلبة المصنوعة من الألومنيوم مقاس 50 × 44 مم مع المشتتات الحرارية الداخلية:

• حاويات سائق LED عالية الطاقة
• وحدات الطاقة الإلكترونية
• وحدات التحكم في المحركات
• حاويات نظام إدارة البطارية (BMS).
• مرفقات وحدة المكثفات الفائقة

8. صناديق التدريع وتطبيقات مكافحة التدخل

• صناديق التدريع للأجهزة الدقيقة
• التدريع وحدة عالية التردد
• التدريع الإلكتروني الطبي

توفر مادة سبائك الألومنيوم أداء حماية كهرومغناطيسي ممتاز، وتمنع بشكل فعال التداخل الكهرومغناطيسي.

9. معدات التدريس والبحث العلمي التجريبية

• مرفقات الأدوات التجريبية
• وحدات العرض التوضيحي للتدريس
• معدات الحصول على بيانات البحث العلمي

ما الذي يمكن تخصيصه لحاوية الألومنيوم مقاس 50×44 مم؟

المعالجة السطحية

أنودة

الأنودة هي إحدى طرق المعالجة السطحية الشائعة الاستخدام لحاويات الألومنيوم. يمكن لمزود الطاقة الألومنيوم 50 × 44 مم وعلبة التحكم الصناعية تغيير المظهر وخصائص سطح سطح الألومنيوم وتحقيق تأثيرات لونية مختلفة.

السفع الرملي

يمكن أن يشكل السفع الرملي نسيجًا غير لامع موحدًا على سطح الألومنيوم، وهو مناسب للمعدات الإلكترونية الصناعية ومرفقات الأدوات.

تنظيف الأسنان بالفرشاة

يمكن أن يشكل الفرشاة أنسجة معدنية عادية، مما يسمح للمنتج بالحفاظ على بنية معدنية واضحة من سبائك الألومنيوم.

النقش بالليزر

يمكن تشكيل ما يلي على سطح حاوية الألومنيوم مقاس 50 × 44 مم:

• الشعار
• نموذج المنتج
• تحديد الواجهة
• رقم المنتج
• النص والأنماط

الطباعة بالشاشة الحريرية

مناسبة لمعالجة الشعارات والنصوص وتحديد الوظائف متعددة الألوان.

تصنيع الآلات المخصصة لعلبة الألمنيوم الاحترافية

نحن لا ننتج حاويات الألمنيوم القياسية فحسب، بل يمكننا أيضًا تخصيصها وفقًا لهياكل منتجات العملاء.

يحتاج العملاء فقط إلى توفير:

رسومات ثنائية الأبعاد / نماذج ثلاثية الأبعاد / عينات مادية / أبعاد المنتج

يمكننا بعد ذلك إجراء تقييم التصنيع وفقًا لمتطلبات المنتج الفعلية.

التصنيع باستخدام الحاسب الآلي يلبي المتطلبات غير القياسية

بالنسبة للمنتجات التي لا يمكن تلبيتها بشكل مباشر من خلال التشكيل الجانبي القياسي 50×44 مم، يمكن تحقيق التخصيص من خلال التصنيع اللاحق باستخدام الحاسب الآلي.

على سبيل المثال:

فتحات واجهة + فتحات تثبيت + فتحات ملولبة + فتحات تبديد الحرارة + أخاديد + خطوات + شعار

كل ذلك يمكن تشكيله وفقا لرسومات العملاء.

دليل اختيار المنتج

إذا كان عرض ثنائي الفينيل متعدد الكلور الخاص بك قريبًا من 50 مم

يعد مقاس 50 × 44 مم خيارًا مثاليًا - حيث يوفر العرض 50 مم مساحة توجيه PCB واسعة، ويمكن أن يستوعب الارتفاع 44 مم المكونات الأطول. يمكن تأكيد ما إذا كان الهيكل الفعلي مناسبًا وفقًا لسمك PCB، وطريقة التركيب، وارتفاع المكون الداخلي.

إذا كان جهازك يحتوي على مكونات أطول

يمكن أن يستوعب الارتفاع 44 مم المكونات الأطول مثل المكثفات الإلكتروليتية (25-35 مم) والمحولات وأحواض الحرارة والمرحلات، وهي مناسبة للمعدات الإلكترونية التي تتطلب مساحة داخلية أكبر.

إذا كان جهازك يولد حرارة كبيرة

يتميز غلاف سبائك الألومنيوم بموصلية حرارية ممتازة. مع مساحة سطح أكبر تبلغ 50×44 مم، فإنه يمكن أن يساعد بشكل فعال المكونات الداخلية على تبديد الحرارة. يمكن تشكيل فتحات تبديد الحرارة أو فتحات التهوية في العلبة لتعزيز تأثير تبديد الحرارة.

إذا كانت أطوال PCB مختلفة

يمكن قطع الملف الشخصي وفقًا لطول المنتج، ويمكن أن تتكيف نفس مواصفات المقطع العرضي مع المنتجات ذات الأطوال المختلفة.

إذا كانت الواجهات بحاجة إلى التثبيت

يمكن إضافة فتحات CNC إلى هيكل الملف الشخصي أو اللوحات الطرفية. تشمل تلك الشائعة USB، وRJ45، وواجهات الطاقة، ومقابس الطيران، وواجهات BNC، وأضواء المؤشر، وما إلى ذلك.

إذا كنت بحاجة إلى مساحة أكبر

يمكن إعادة تحديد مواصفات أكبر لملف الألمنيوم وفقًا لأبعاد ثنائي الفينيل متعدد الكلور، أو يمكن تنفيذ تصميم حاوية غير قياسي.

عرض ورشة العمل

التعليمات

1. ما هي المنتجات المناسبة لحاوية الألمنيوم 50×44mm؟

ينتمي 50 × 44 مم إلى فئة حاوية الألومنيوم ذات المساحة الواسعة، وهو مناسب لوحدات الطاقة، ومضخمات الطاقة، ووحدات التحكم الصناعية، وأدوات القياس، ومعدات محطة قاعدة الاتصالات، ووحدات محرك السيارات، وأدوات الاختبار الطبي، وما إلى ذلك. يدعم العرض 50 مم التخطيط متعدد الواجهات، ويمكن أن يستوعب الارتفاع 44 مم المكونات الأطول والمشتتات الحرارية.

2. هل يبلغ طول العلبة 50 × 44 مم؟

الرقم 50×44mm يشير إلى حجم المقطع العرضي للعلبة (العرض × الارتفاع). يمكن قطع طول المنتج وفقًا للمعدات الفعلية وطول ثنائي الفينيل متعدد الكلور.

3. هل يمكن تخصيص طول حاوية الألمنيوم 50×44mm؟

نعم. يمكن قطع طول غلاف الألمنيوم وفقًا لمتطلبات المنتج. يجب تأكيد الطول المحدد مع المواد والمعالجة السطحية وهيكل المنتج.

4. هل يمكن لارتفاع 44 مم استيعاب المكثفات الإلكتروليتية؟

نعم. يبلغ ارتفاع المكثفات الإلكتروليتية الشائعة عادةً 25-35 مم، ويمكن للارتفاع الداخلي البالغ 44 مم استيعابها بالكامل. هناك حاجة إلى تأكيد محدد وفقًا لأبعاد المكونات الخاصة بك.

5. هل يمكن عمل ثقوب لتبديد الحرارة على غلاف الألمنيوم؟

نعم. يمكن لشركة Boyuan Hardware أن تقوم بتصنيع فتحات تبديد الحرارة، وفتحات التهوية، وأضلاع تبديد الحرارة، وهياكل تبديد الحرارة الأخرى وفقًا لرسومات العملاء لمساعدة المعدات عالية الطاقة على تبديد الحرارة.

6. هل يمكن تشكيل واجهات مثل مقابس الطيران وBNC؟

يمكن إجراء التصنيع باستخدام الحاسب الآلي على مواضع الواجهة المقابلة وفقًا لرسومات العميل. يجب تأكيد ما إذا كانت مناسبة بشكل خاص للتصنيع وفقًا لأبعاد الواجهة وهيكل العلبة.

7. هل يمكن تركيب ثنائي الفينيل متعدد الكلور؟

نعم. إن حاوية الألومنيوم مقاس 50 × 44 مم مجهزة بشكل قياسي بفتحات بطاقة لوحة الدائرة الداخلية، ويمكن إدخال PCB وتثبيته مباشرة. يمكن أيضًا تصميم هياكل التثبيت المقابلة وفقًا لأبعاد ثنائي الفينيل متعدد الكلور وطريقة التثبيت.

8. هل يمكن تخصيص اللوحات النهائية؟

نعم. يمكن تشكيل الأبعاد، ومواضع الفتحات، وهيكل الألواح الطرفية وفقًا لمتطلبات المنتج.
