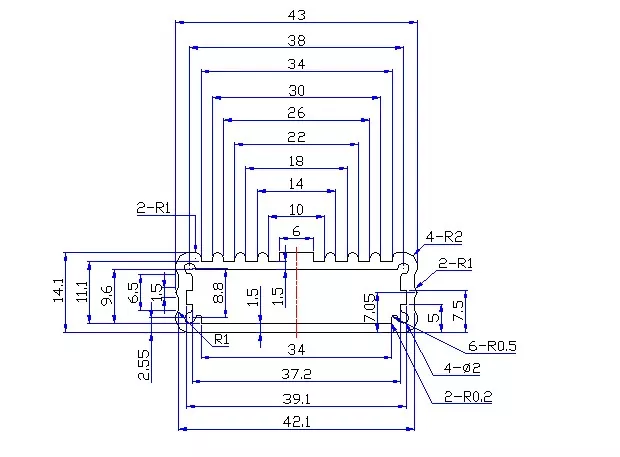

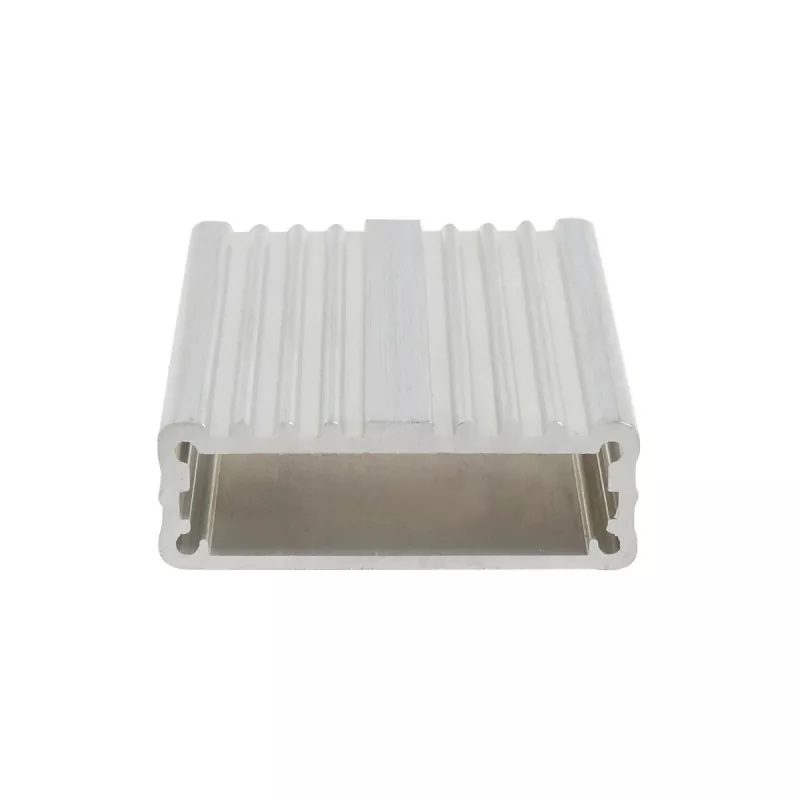

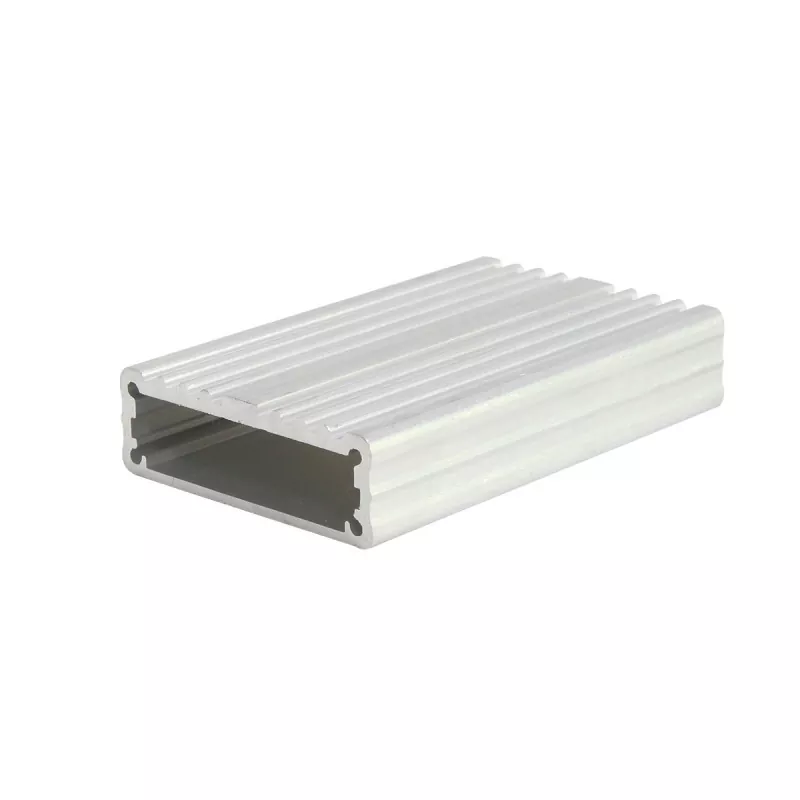

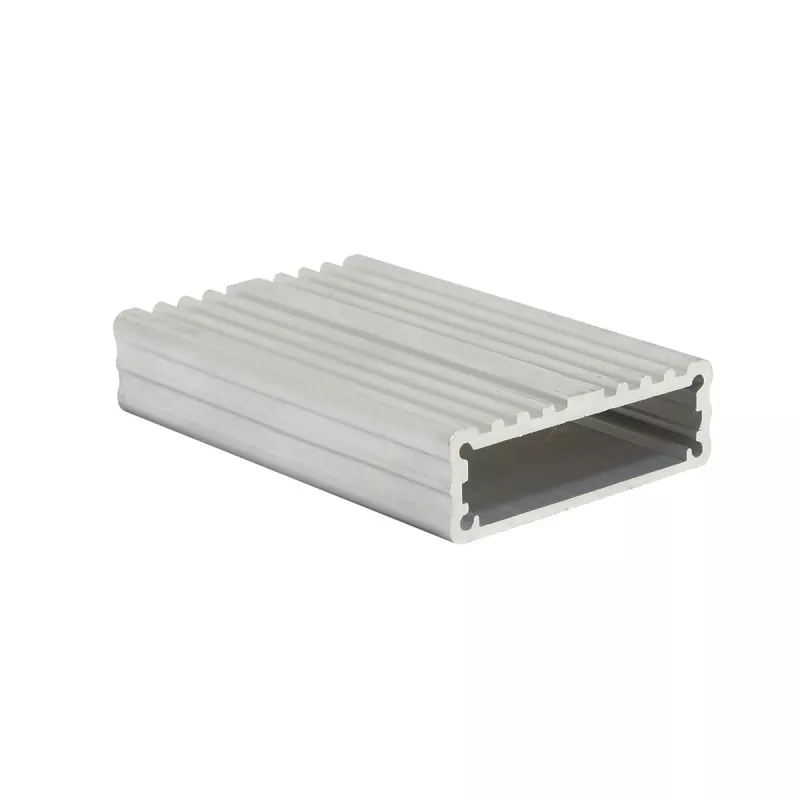

غلاف ألومنيوم للوحدة الإلكترونية المدمجة مقاس 43 × 13 مم

عندما يكون ارتفاع المكون الداخلي للوحدة الإلكترونية محدودًا ويجب التحكم في سمك المنتج الإجمالي، فإن غلاف الألومنيوم المنخفض يمكن أن يقلل بشكل فعال من المساحة التي تشغلها المعدات. يوفر البعد الجانبي 43 مم عرضًا محددًا لتخطيط PCB. من خلال التصميم المقطعي "الأوسع + السفلي"، فإنه يوفر الحماية الهيكلية ومساحة التثبيت للوحدات الإلكترونية المسطحة. تتمتع شركة Boyuan بأكثر من 20 عامًا من الخبرة وتبلغ مساحة مصنعها حوالي 10000 متر مربع. تعال والتشاور معنا.

ما هو مناسب ل؟

• وحدات ثنائي الفينيل متعدد الكلور ضئيلة
• وحدات الاستشعار الإلكترونية
• وحدات تحويل الإشارة
• وحدات الواجهة
• وحدات الحصول على البيانات
• المكونات الإلكترونية المدمجة
• الوحدات الداخلية للأدوات الصغيرة

يجب مزيد من التأكيد على إمكانية التطبيق الفعلي وفقًا لأبعاد ثنائي الفينيل متعدد الكلور وارتفاع المكون وشكل الواجهة وهيكل التثبيت الداخلي.

ميزات المنتج

1. ارتفاع منخفض 13 مم، مناسب للمنتجات الحساسة للسمك

الميزة الأساسية لحاوية الألومنيوم للوحدة الإلكترونية المدمجة مقاس 43 × 13 مم ليست مساحة داخلية "كبيرة"، ولكنها ذات ارتفاع إجمالي منخفض.

بالنسبة للوحدات الإلكترونية التي يلزم تركيبها في مساحات محدودة السماكة، يؤثر ارتفاع العلبة بشكل مباشر على أبعاد المنتج النهائي.

لذلك، 43 × 13 مم أكثر ملاءمة لـ:

• الأجهزة الإلكترونية ضئيلة
• وحدات PCB منخفضة المستوى
• المكونات الإلكترونية المدمجة
• الوحدات الإلكترونية الداخلية للأداة
• وحدات الاستشعار
• وحدات معالجة الإشارات الصغيرة

إذا كانت المكونات الإلكترونية الداخلية نفسها منخفضة الارتفاع، فإن استخدام حاوية ذات مقطع عرضي 13 مم يمكن أن يتجنب استخدام حاوية عميقة للغاية لاستيعاب لوحة الدائرة.

2. العرض 43 مم والارتفاع 13 مم يشكلان مقطعًا عرضيًا مسطحًا

نسبة العرض إلى الارتفاع 43 × 13 ملم واضحة تمامًا.

إنه ليس حاوية إلكترونية قريبة من المربع، بل هو هيكل مسطح يميل نحو التوسع الجانبي.

هذا الهيكل مناسب لتخطيط ثنائي الفينيل متعدد الكلور الجانبي، على سبيل المثال، ترتيب مكونات الدائرة أو الموصلات أو واجهات الإشارة على طول اتجاه ثنائي الفينيل متعدد الكلور.

بالنسبة لبعض المنتجات التي تحتاج إلى: مساحة تخطيط أوسع لثنائي الفينيل متعدد الكلور + سُمك أقل للجهاز، يكون هذا المقطع العرضي أكثر ملاءمة من العلبة الطويلة والضيقة.

3. مناسبة لثنائي الفينيل متعدد الكلور النحيف ووحدات الوظائف الإلكترونية

43 × 13 مم يمكن أن يكون بمثابة هيكل الحماية الخارجي لمركبات ثنائي الفينيل متعدد الكلور.

بالنسبة للوحات الدوائر التي لا تحتوي على مكونات كبيرة، أو محولات، أو موصلات طويلة داخليًا، يمكن إجراء القطع ذو الطول الثابت وفقًا لطول ثنائي الفينيل متعدد الكلور، متبوعًا بواجهات المعالجة وهياكل التثبيت للمنتج الفعلي.

تشمل المعالجة اللاحقة الشائعة ما يلي:

• قطع بطول ثابت
• نهاية الوجه بالقطع باستخدام الحاسب الآلي
• فتحات الواجهة
• تجهيز ثقب التثبيت
• تجهيز ثقب الخيوط
• تصنيع هيكل تثبيت ثنائي الفينيل متعدد الكلور
• فتحات ضوء المؤشر
• فتحات الأزرار
• تجهيز الشعار

4. مناسبة خاصة لسلسلة المنتجات

إذا كان المنتج الإلكتروني يحتوي على مركبات ثنائي الفينيل متعدد الكلور بأطوال مختلفة ولكن بشكل أساسي نفس هيكل المقطع العرضي، فيمكن أن يظل المقطع العرضي 43 × 13 مم دون تغيير أثناء ضبط طول الملف الشخصي فقط.

على سبيل المثال:

• طول قصير → وحدات إلكترونية صغيرة
• متوسط ​​الطول → وحدات الاستشعار/التحويل
• طول أطول ← وحدات تحكم أو بيانات رفيعة

هذه الطريقة مناسبة لتطوير سلسلة المنتجات الإلكترونية.

المواصفات الفنية

ملحوظة: يجب تأكيد درجات سبائك الألومنيوم المحددة، وسمك جدار الملف الشخصي، والهيكل الداخلي، ونطاقات الطول، وتفاوتات التصنيع، ومتطلبات معالجة السطح وفقًا لرسومات أو أوامر محددة.

نطاق التطبيق

1. وحدات إلكترونية رفيعة من ثنائي الفينيل متعدد الكلور

واحدة من الاتجاهات الأكثر ملاءمة لـ 43 × 13 مم هي وحدات PCB منخفضة الارتفاع.

على سبيل المثال:

• وحدات دائرة التحكم
• وحدات معالجة الإشارات
• وحدات الواجهة
• وحدات التحويل
• الوحدات الإلكترونية المدمجة
• لوحات تحكم الكترونية صغيرة

هذه المنتجات عادة لا تتطلب مساحة داخلية كبيرة جدًا، ولكنها تحتاج إلى عرض تخطيط جانبي معين لثنائي الفينيل متعدد الكلور، وبالتالي فإن الهيكل المسطح 43 × 13 مم يكون أكثر ملاءمة.

2. وحدات الاستشعار والكشف الإلكترونية

يمكن استخدامها لبعض:

• وحدات الاستشعار
• وحدات الحصول على الإشارة
• وحدات الكشف
• وحدات الرصد
• وحدات الحصول على البيانات
• المكونات الإلكترونية لواجهة الاستشعار

يعتبر غلاف الألمنيوم المدمج بالوحدة الإلكترونية مقاس 43 × 13 مم مناسبًا بشكل خاص للأجهزة الإلكترونية ذات الدوائر الداخلية الرفيعة وسمك المنتج الإجمالي المحدود.

3. وحدات تحويل الإشارة والواجهة

على سبيل المثال:

• وحدات تحويل الإشارة
• وحدات تحويل الواجهة
• وحدات واجهة البيانات
• وحدات واجهة الاتصالات
• وحدات معالجة الإشارات الكهربائية

تتطلب هذه المنتجات عادةً لوحة PCB وعددًا معينًا من الموصلات، لكن الحجم الإجمالي لا يزال صغيرًا.

4. الأجهزة الإلكترونية المدمجة

يمكن استخدام 43×13 ملم لبعض الوحدات الإلكترونية التي تحتاج إلى تركيب داخل الأجهزة الأخرى، على سبيل المثال:

• وحدات التحكم المدمجة
• وحدات إلكترونية صغيرة للمراقبة
• مكونات الحصول على البيانات
• الوحدات الإلكترونية الذكية
• وحدات الوظائف الداخلية للجهاز

يعتبر الهيكل منخفض الارتفاع مناسبًا بشكل خاص للسيناريوهات ذات مساحة التركيب المحدودة.

5. الوحدات الإلكترونية الداخلية للأدوات الصغيرة

يمكن استخدامه أيضًا من أجل:

• وحدات القياس الإلكترونية
• وحدات الاختبار
• وحدات التحكم في الأجهزة
• وحدات معالجة الإشارات
• المكونات الداخلية لمعدات الكشف

ومع ذلك، إذا كانت هناك مكونات إلكترونية طويلة داخل المنتج، فقد يكون ارتفاع 13 مم غير كافٍ، ويجب تحديد مواصفات ملف الألومنيوم الأطول.

محتوى قابل للتخصيص

عرض ورشة العمل

التعليمات

ما هي المنتجات المناسبة لعلبة الألمنيوم مقاس 43×13 مم؟

مناسبة بشكل أساسي لثنائي الفينيل متعدد الكلور النحيف، ووحدات الاستشعار، ووحدات تحويل الإشارة، ووحدات الواجهة، ووحدات الحصول على البيانات، والمكونات الإلكترونية المدمجة.

لماذا يعتبر غلاف الألمنيوم مقاس 43 × 13 مم مناسبًا للأجهزة الإلكترونية الرفيعة؟

لأن ارتفاع المقطع العرضي للعلبة هو 13 ملم فقط. بالمقارنة مع حاويات الألومنيوم الأطول، فهي أكثر ملاءمة للأجهزة الإلكترونية ذات المتطلبات المتعلقة بسمك المنتج الإجمالي.

هل يمكن لـ 43 × 13 مم استيعاب ثنائي الفينيل متعدد الكلور؟

نعم، ولكن يجب تأكيد القدرة على التكيف المحددة وفقًا لأبعاد ثنائي الفينيل متعدد الكلور وارتفاع المكون والبنية الداخلية للملف الشخصي.

هل 43 × 13 مم مناسب لمعدات التحكم الصناعية؟

يعتبر غلاف الألومنيوم للوحدة الإلكترونية المدمجة مقاس 43 × 13 مم أكثر ملاءمة للوحدات الإلكترونية الصناعية منخفضة الارتفاع، مثل وحدات الإشارة، ووحدات الواجهة، ووحدات الاستحواذ، وما إلى ذلك. إذا كانت وحدة تحكم تحتوي على العديد من المكونات الداخلية التي تتطلب مساحة أكبر، فيجب مراعاة مواصفات حاوية أطول.

هل يمكن تخصيص طول العلبة؟

نعم. يمثل 43 × 13 مم حجم المقطع العرضي، ويمكن قطع طول المنتج الفعلي وفقًا لهيكل PCB والجهاز.
