غلاف ثنائي الفينيل متعدد الكلور من الألومنيوم مقاس 40 × 25 مم للوحة الدوائر الإلكترونية

إن حاوية PCB المصنوعة من الألومنيوم مقاس 40 × 25 مم للوحة الدوائر الإلكترونية مناسبة للإلكترونيات التي تحتاج إلى التحكم في الحجم الخارجي، وتركيب لوحات الدوائر، ودمج واجهات متعددة. Boyuan Hardware، شركة مصنعة وموردة مقرها الصين تتمتع بخبرة تزيد عن 20 عامًا ومصنع يصل حجمه إلى 10000 متر مربع، توفر القطع والتصنيع باستخدام الحاسب الآلي والحفر والتنصت ومعالجة الأسطح والنقش بالليزر والشاشة الحريرية والفحص والتجميع.

تعريف المنتج

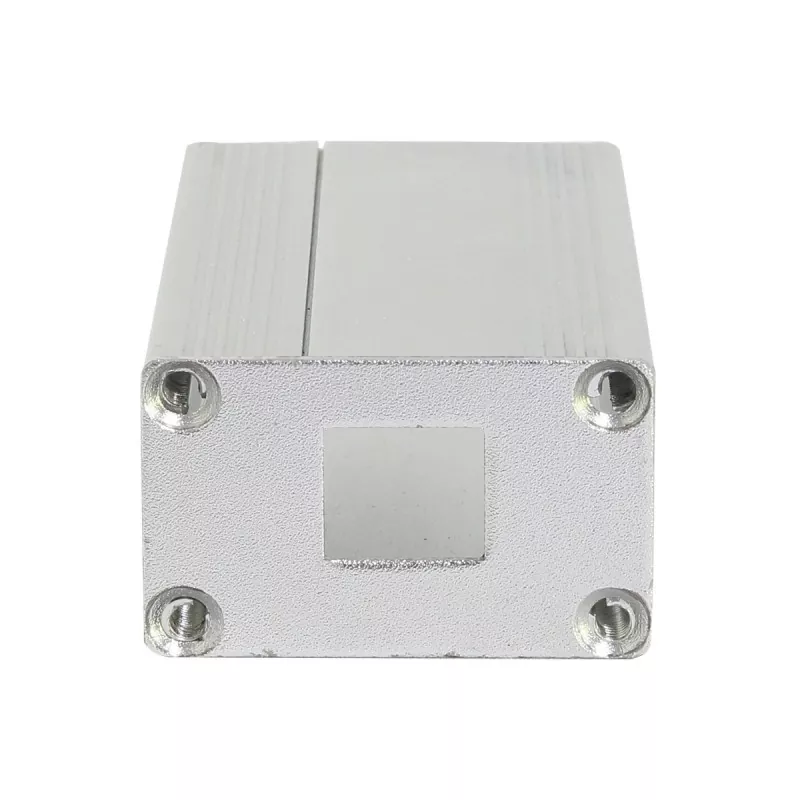

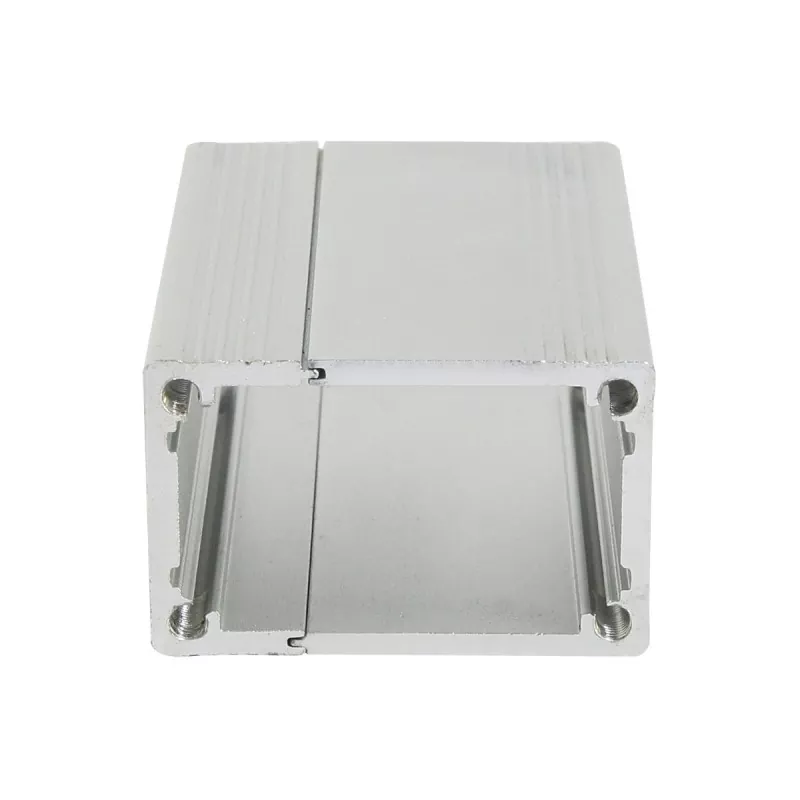

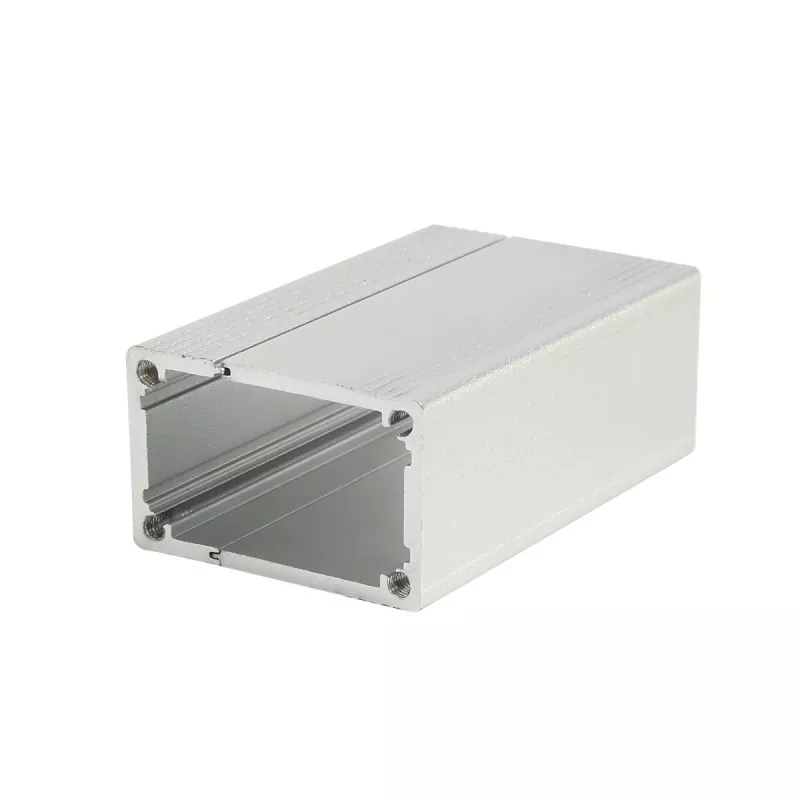

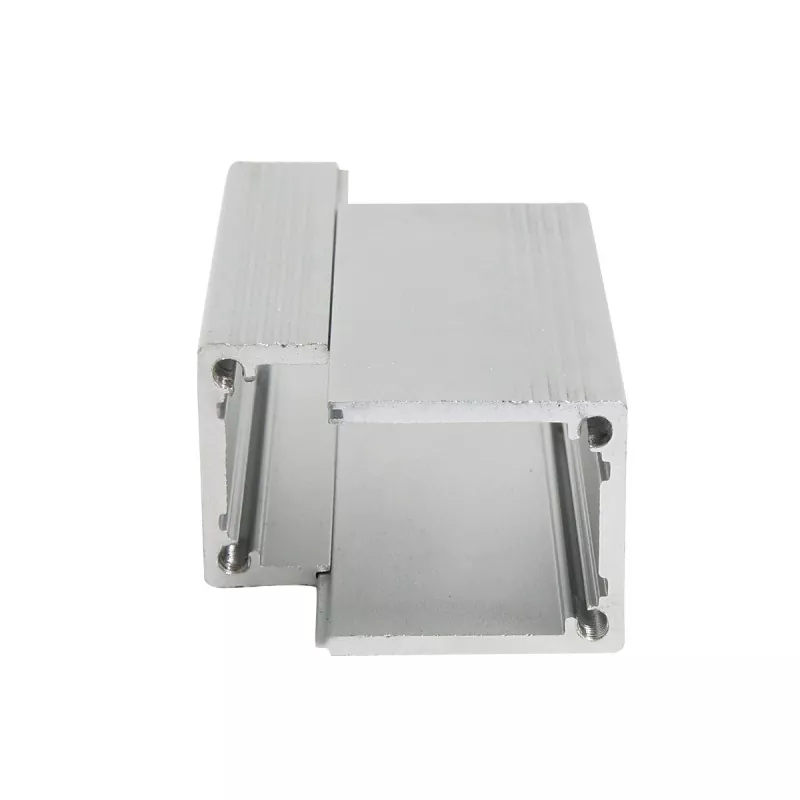

إن غلاف الألمنيوم مقاس 40 × 25 مم عبارة عن غلاف من الألومنيوم المبثوق للوحدات الإلكترونية الصغيرة والمتوسطة ولوحات دوائر PCB والأجهزة الإلكترونية المدمجة.

المقطع العرضي 40 × 25 مم عبارة عن مواصفات مسطحة مدمجة نسبيًا. بالمقارنة مع العبوات الإلكترونية الأصغر حجمًا، يمكنها توفير مساحة تخطيط داخلية أكبر لمركبات ثنائي الفينيل متعدد الكلور ومكونات الدوائر وتجميعات الواجهة، مع عدم زيادة الحجم الإجمالي للجهاز بشكل ملحوظ. ولذلك فهو مناسب للمنتجات الإلكترونية التي تحتاج إلى التحكم في الحجم الخارجي، وتركيب لوحات الدوائر، ودمج واجهات متعددة.

هذا النوع من حاويات الألمنيوم المبثوق عادة ما يستخدم التشكيل الجانبي كجسم رئيسي، والذي يتم تشكيله عن طريق القطع ذو الطول الثابت إلى الطول المطلوب، يليه التصنيع باستخدام الحاسب الآلي، والحفر، والتنصت، وفتحات الواجهة، وتركيب اللوحة النهائية وفقًا لهيكل المنتج.

بالنسبة للمنتجات الإلكترونية التي تتطلب إنتاجًا ضخمًا على المدى الطويل، يساعد هيكل الألومنيوم المبثوق القياسي مقاس 40 × 25 مم أيضًا على تقليل تعقيد تصميم هيكل العلبة وتصنيعه.

المزايا الأساسية

1. مقطع عرضي مسطح، مناسب للأجهزة الإلكترونية المدمجة

40 × 25 مم لا يهدف ببساطة إلى "الصغر"، ولكنه يحقق التوازن بين أبعاد الجهاز ومساحة التثبيت الداخلية.

يحافظ ارتفاع المقطع العرضي 25 مم على انخفاض المظهر الجانبي للعلبة بشكل عام، بينما يوفر العرض 40 مم مساحة تخطيط جانبية معينة لثنائي الفينيل متعدد الكلور والمكونات الإلكترونية الداخلية.

لذلك فهو أكثر ملاءمة لـ:

• وحدات التحكم الصغيرة في ثنائي الفينيل متعدد الكلور
• وحدات الحصول على البيانات
• وحدات تحويل الإشارة
• وحدات الاتصالات
• الوحدات الإلكترونية لإنترنت الأشياء
• وحدات التحكم الإلكترونية الصناعية

إنها مناسبة بشكل خاص للمنتجات التي تحتاج إلى تركيب لوحات الدوائر والواجهات وعدد صغير من المكونات الإلكترونية مركزيًا في حاوية واحدة مدمجة.

2. أكثر ملاءمة لثنائي الفينيل متعدد الكلور وتصميم الواجهة

بالنسبة للعديد من الأجهزة الإلكترونية، لا تحتاج العلبة إلى استيعاب PCB فحسب، بل تحتاج أيضًا إلى ترتيب واجهات USB وDC والطاقة والاتصالات والإشارة والواجهات الأخرى على الجانب أو النهاية.

40 × 25 مم يمكن أن يوفر مساحة هيكلية أكبر من المواصفات الصغيرة جدًا مع الحفاظ على حجم المنتج الصغير نسبيًا.

وفقًا للتصميم الفعلي، يمكن تشكيل العلبة من أجل:

• فتحات الواجهة
• ثقوب الطاقة
• فتحات واجهة الاتصالات
• فتحات ضوء المؤشر
• فتحات الأزرار
• فتحات التركيب
• ثقوب مترابطة
• تصنيع هيكل تثبيت ثنائي الفينيل متعدد الكلور

وبالتالي تشكيل حاوية جهاز إلكتروني كاملة.

3. يمكن تعديل الطول وفقًا للوحدات الإلكترونية الداخلية

40 × 25 مم يحدد بشكل أساسي المقطع العرضي للملف، وليس طول المنتج النهائي.

لذلك، يمكن إجراء القطع ذو الطول الثابت وفقًا لطول PCB، وحدة الدائرة، والمكونات الداخلية.

بالنسبة للمنتجات ذات الأطوال المختلفة، يمكن استخدام نفس مواصفات المقطع العرضي، ويمكن تشكيل حاويات ذات أحجام مختلفة عن طريق ضبط طول مقطع الألومنيوم، وهو أمر مفيد لتصميم سلسلة المنتجات الإلكترونية.

4. هيكل بثق الألمنيوم يسهل التصنيع الدقيق اللاحق

لا يقتصر استخدام غلاف الألمنيوم 40 × 25 مم على أنه "صندوق ألومنيوم" بسيط.

وفقًا لرسومات المنتج، يمكن إجراء المزيد من المعالجة: القطع ← التصنيع باستخدام الحاسب الآلي ← الحفر ← التنصت ← معالجة السطح ← النقش بالليزر/الشاشة الحريرية ← الفحص ← التجميع.

لذلك، يمكن تصنيعه تدريجيًا من ملف التعريف الأساسي إلى حاوية إلكترونية تلبي المتطلبات الهيكلية المحددة للجهاز.

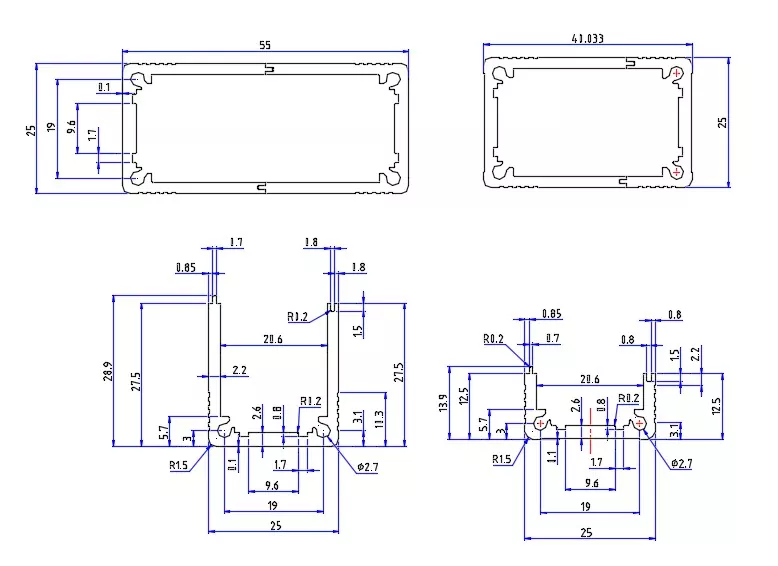

المواصفات الفنية

تطبيقات المنتج

تعد حاوية PCB المصنوعة من الألومنيوم مقاس 40 × 25 مم لحجم لوحة الدوائر الإلكترونية أكثر ملاءمة للأجهزة ذات الحجم المحدود ولكنها تتطلب قدرًا معينًا من المكونات الإلكترونية الداخلية ومساحة الواجهة.

1. وحدات التحكم الصناعية

يمكن استخدام 40×25 مم لبعض الوحدات الإلكترونية الصناعية المدمجة، مثل:

• وحدات التوسعة PLC
• وحدات الإدخال/الإخراج
• وحدات التحكم الصناعية
• وحدات تحويل الإشارة
• وحدات الحصول على البيانات
• وحدات التحكم المدمجة
• الوحدات الإلكترونية لمعدات الأتمتة

تحتاج هذه المنتجات عادةً إلى تركيب مركبات ثنائي الفينيل متعدد الكلور وترتيب واجهات الطاقة أو الإشارة أو الاتصال على العلبة، لذا فهي تتطلب تصنيعًا هيكليًا أكثر من الأصداف الواقية البسيطة غير المثقبة.

2. معدات الحصول على البيانات ومعالجة الإشارات

مناسبة ل:

• وحدات الحصول على البيانات
• وحدات الحصول على الإشارة
• محولات الإشارة
• وحدات معالجة البيانات
• وحدات الرصد
• وحدات واجهة الاستشعار

عادةً ما تكون هذه المنتجات ليست كبيرة الحجم، ولكنها تحتاج إلى تركيب مركبات ثنائي الفينيل متعدد الكلور، أو الأسلاك، أو مكونات الواجهة داخليًا. 40 × 25 مم يمكن أن يوفر مساحة تركيب مدمجة نسبيًا.

3. الوحدات الإلكترونية للاتصالات والشبكات

يمكن استخدامها ل:

• وحدات الاتصالات
• وحدات نقل البيانات
• أجهزة تحويل الإشارة
• أجهزة الاتصال المدمجة
• الوحدات الإلكترونية لاتصالات الشبكة
• وحدات التحكم بالاتصالات اللاسلكية

يمكن تعديل طول العلبة وفقًا للوحة الدائرة الداخلية، ويمكن إجراء المعالجة اللاحقة لمواضع الواجهة.

4. إنترنت الأشياء والأجهزة الإلكترونية الذكية

40 × 25 مم مناسب أيضًا للبعض:

• وحدات التحكم في إنترنت الأشياء
• وحدات المراقبة الذكية
• أجهزة الحصول على البيانات عن بعد
• وحدات الاستشعار الذكية
• الأجهزة الإلكترونية المدمجة
• محطات التحكم الذكية

بالنسبة للمنتجات التي تحتاج إلى دمج مركبات ثنائي الفينيل متعدد الكلور والواجهات والمكونات الإلكترونية في حجم أصغر، تتمتع هذه المواصفات بقدرة جيدة على التكيف.

5. الأدوات الصغيرة ووحدات الاختبار الإلكترونية

يمكن استخدامه أيضًا من أجل:

• وحدات القياس
• وحدات الكشف
• اختبار الوحدات الإلكترونية
• معدات مراقبة الإشارة
• الوحدات الإلكترونية داخل الأدوات
• أجهزة التحكم الصغيرة

يعتمد ما إذا كان مناسبًا في النهاية لجهاز معين بشكل أساسي على أبعاد PCB، وارتفاع المكون الداخلي، وتخطيط الواجهة، وطريقة التثبيت، وليس فقط حجم المقطع العرضي للعلبة.

ما الذي يمكن تخصيصه؟

المعالجة السطحية وتصنيع المظهر

علبة الألمنيوم 40×25mm يمكن أن تخضع لمعالجات سطحية لاحقة وفقاً لمتطلبات المظهر للمنتج النهائي.

يمكن اختيار ما يلي وفقًا لمتطلبات المنتج الفعلية:

• أنودة
• المعالجة السطحية للألمنيوم
• النقش بالليزر
• الطباعة بالشاشة الحريرية
• تجهيز الشعار
• معالجة المظهر الأخرى التي تتطلبها الرسومات

إذا كان لدى العميل لون محدد أو تأثير سطحي أو موضع شعار، فيمكن تأكيد ذلك أثناء مرحلة أخذ العينات.

عرض ورشة العمل

التعليمات

ما هو نوع ثنائي الفينيل متعدد الكلور المناسب لعلبة الألومنيوم مقاس 40 × 25 مم؟

أكثر ملاءمة لمركبات ثنائي الفينيل متعدد الكلور الصغيرة والمتوسطة ووحدات الوظائف الإلكترونية، وخاصة الأجهزة المدمجة التي تحتاج إلى ترتيب الواجهات أو فتحات التثبيت أو عدد صغير من المكونات الإلكترونية في وقت واحد. هناك حاجة إلى تأكيد محدد بناءً على الأبعاد الفعلية لثنائي الفينيل متعدد الكلور وارتفاع المكون.

هل يمكن تخصيص طول علبة الألمنيوم 40×25 مم؟

نعم. يمثل 40 × 25 مم حجم المقطع العرضي للملف الشخصي، ويمكن تشكيل طول العلبة الفعلي بطول ثابت وفقًا لثنائي الفينيل متعدد الكلور وهيكل الجهاز.

هل يمكن تصنيع غلاف PCB من الألومنيوم مقاس 40 × 25 مم للوحة الدوائر الإلكترونية وفقًا لرسوماتي؟

نعم. يمكن تأكيد الملف الشخصي والطول والواجهات وفتحات التثبيت والثقوب الملولبة وغيرها من متطلبات التصنيع باستخدام الحاسب الآلي وفقًا للرسومات ثنائية أو ثلاثية الأبعاد.

هل يمكن تركيب الواجهات على حاوية الألمنيوم مقاس 40 × 25 مم؟

نعم. يمكن تشكيل الفتحات وفقًا لمواضع واجهة المنتج الفعلية، بما في ذلك واجهات الطاقة وUSB والاتصالات وواجهات الإشارة الأخرى.

هل يمكن تشكيل فتحات التركيب والثقوب الملولبة؟

نعم. يمكن إجراء الحفر، والتنصت، والتصنيع باستخدام الحاسب الآلي ذات الصلة وفقًا لطريقة تركيب المنتج.

هل 40 × 25 مم مناسب لمعدات التحكم الصناعية؟

مناسبة لبعض وحدات التحكم الصناعية المدمجة، ووحدات الإدخال/الإخراج، ووحدات الحصول على البيانات، ووحدات تحويل الإشارة، وما إلى ذلك. هناك حاجة إلى تأكيد نهائي بناءً على ثنائي الفينيل متعدد الكلور والبنية الداخلية.
